Пилотные гидролинии (ковш строке концевой сигнализация) — HITACHI ZX350K

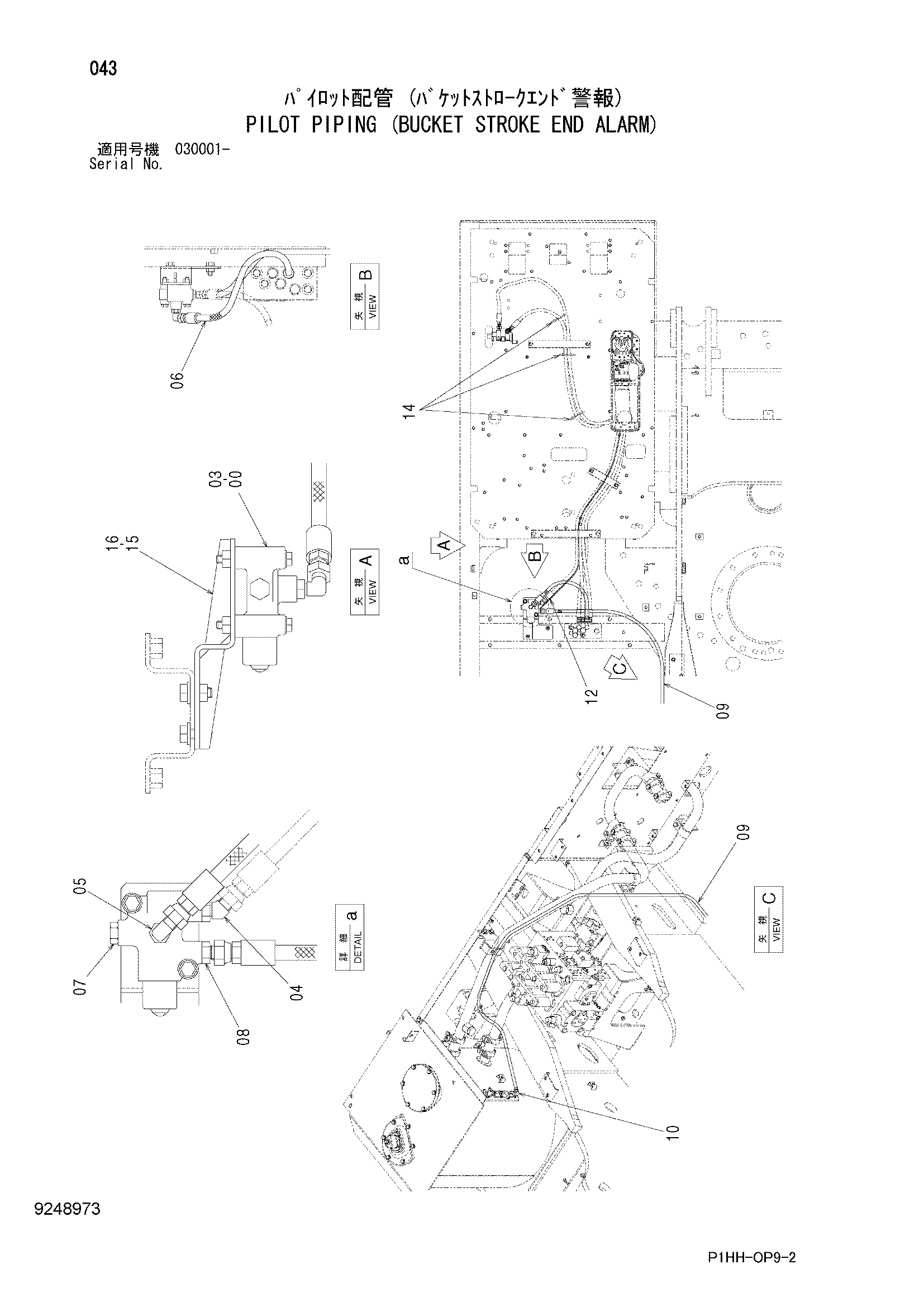

Заводская схема «Пилотные гидролинии (ковш строке концевой сигнализация)» для HITACHI ZX350K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9218376 | Электромагнитный клапан | 1 |
| 03 | J260870 | Болт с шайбой | 2 |
| 03A | J900870 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 04 | A852223 | Угловой штуцер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852323 | Угловой штуцер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4474678 | Шланг | 1 |
| 07 | 4093624 | Пробка | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852123 | Адаптер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4618388 | Шланг | 1 |
| 10 | A852333 | Угловой штуцер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4619802 | Жгут проводов | 1 |
| 14 | 4055312 | Ленточный зажим | 20 |
| 15 | 8104745 | Кронштейн | 1 |
| 16 | J271025 | Болт с шайбой | 2 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
