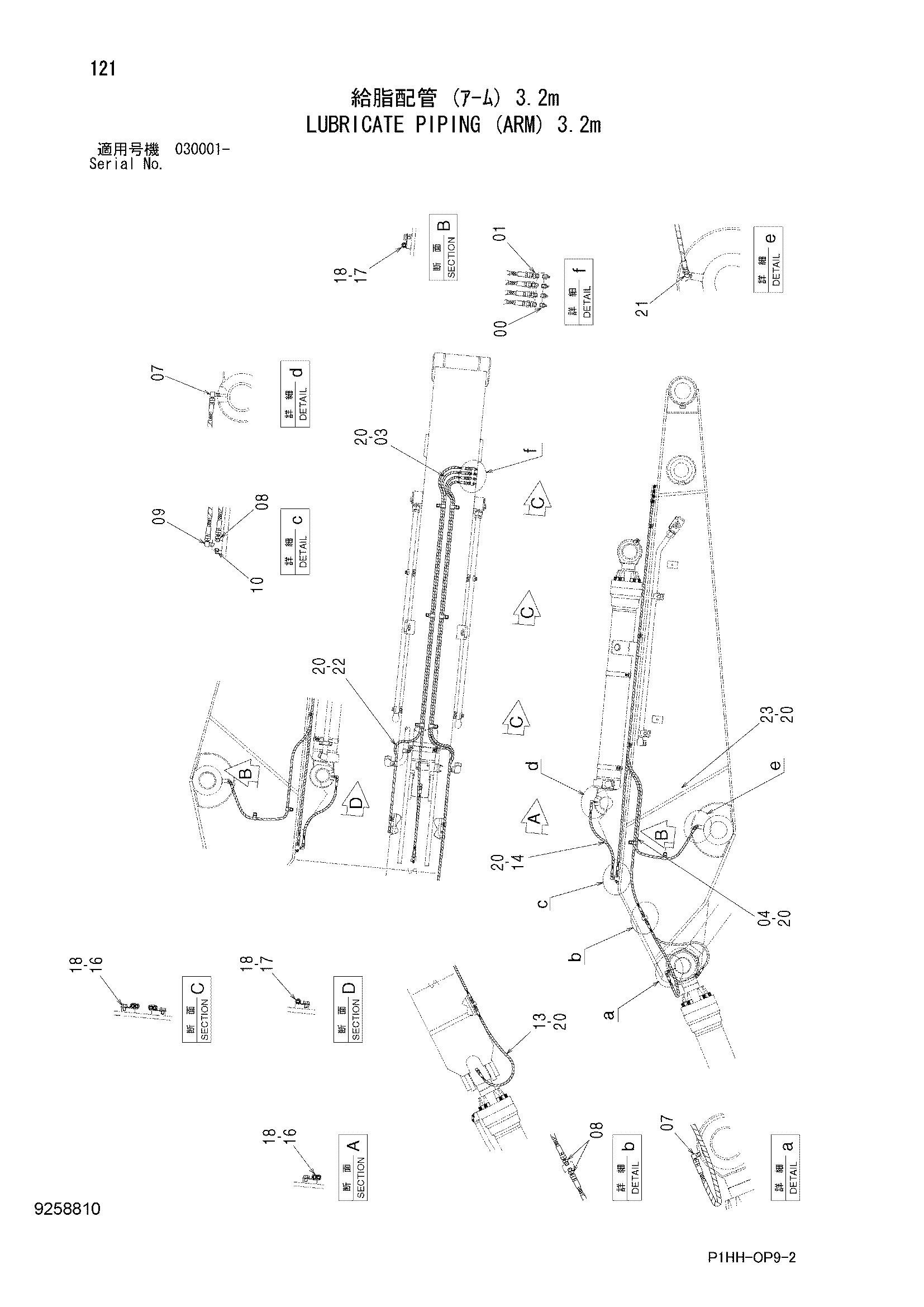

Трубопроводы системы смазки (рукоять) 3.2m — HITACHI ZX350K
Заводская схема «Трубопроводы системы смазки (рукоять) 3.2m» для HITACHI ZX350K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J75482 | Пресс-маслёнка | 4 |
| 01 | 4154651 | Адаптер | 4 |
| 03 | 4486012 | Шланг | 1 |
| 04 | 4449710 | Шланг | 1 |
| 07 | 4256211 | Угловой штуцер | 2 |
| 08 | 4154651 | Адаптер | 3 |
| 09 | 4154656 | Угловой штуцер | 1 |
| 10 | 94-2022 | Пробка | 1 |
| 13 | 4477510 | Шланг | 1 |
| 14 | 4479913 | Шланг | 1 |
| 16 | 4190292 | Зажим | 7 |
| 17 | 4190275 | Зажим | 3 |
| 18 | J271016 | Болт с шайбой | 10 |
| 18A | J901016 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 20 | 4327293 | Защитный кожух | 24 |
| 21 | 4298745 | Угловой штуцер | 2 |
| 22 | 4605050 | Шланг | 1 |
| 23 | 4449710 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
