Орошение трубопроводы (основной) — HITACHI ZX350K

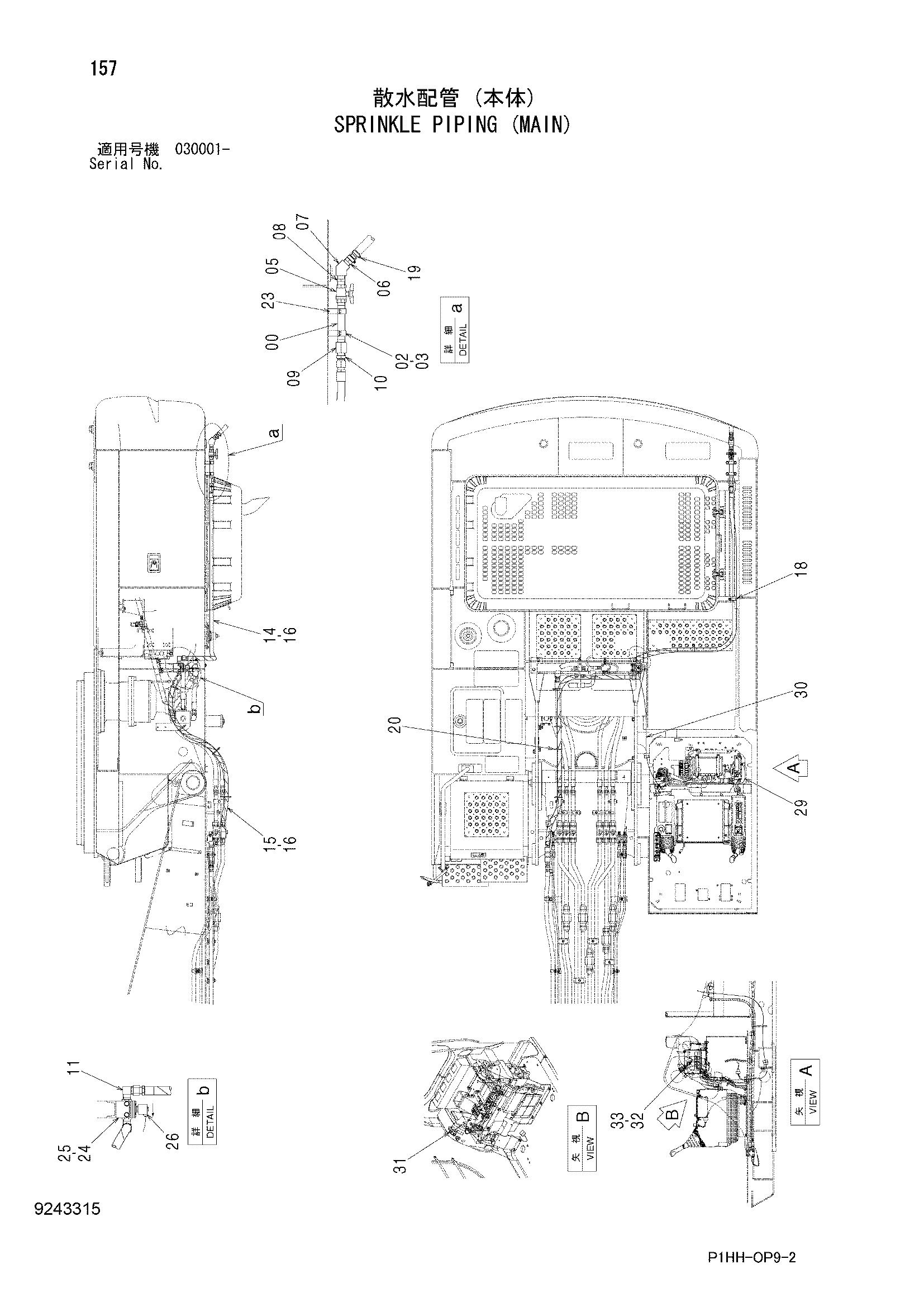

Заводская схема «Орошение трубопроводы (основной)» для HITACHI ZX350K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4620525 | Трубка | 1 |
| 02 | 4174241 | Хомут трубки | 2 |
| 03 | J271025 | Болт с шайбой | 4 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | 4345526 | Шаровой клапан | 1 |
| 06 | 4306050 | Соединение шланг | 1 |
| 07 | 94-0604 | Угловой штуцер | 1 |
| 08 | 94-1705 | Адаптер | 1 |
| 09 | 94-0679 | Разъём | 1 |
| 10 | 94-1305 | Адаптер | 1 |
| 11 | 94-1405 | Угловой штуцер | 2 |
| 14 | 4268956 | Шланг | 1 |
| 15 | 4625499 | Шланг | 1 |
| 16 | 4327294 | Защитный кожух | 5 |
| 18 | 4190264 | Зажим | 2 |
| 19 | 4505243 | Хомут шланга | 2 |
| 20 | 4055312 | Ленточный зажим | 10 |
| 23 | 4620526 | Седло винта | 2 |
| 24 | 4625500 | Кронштейн | 1 |
| 25 | J271025 | Болт с шайбой | 2 |
| 25A | J901025 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | 4622431 | Электромагнитный клапан | 1 |
| 29 | 3102042 | Жгут проводов | 1 |
| 30 | 4618580 | Жгут проводов | 1 |
| 31 | 4352947 | Выключатель | 1 |
| 32 | 4414207 | Реле | 1 |
| 33 | J460614 | Винт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
