Средний рукоять трубопроводы — HITACHI ZX350K

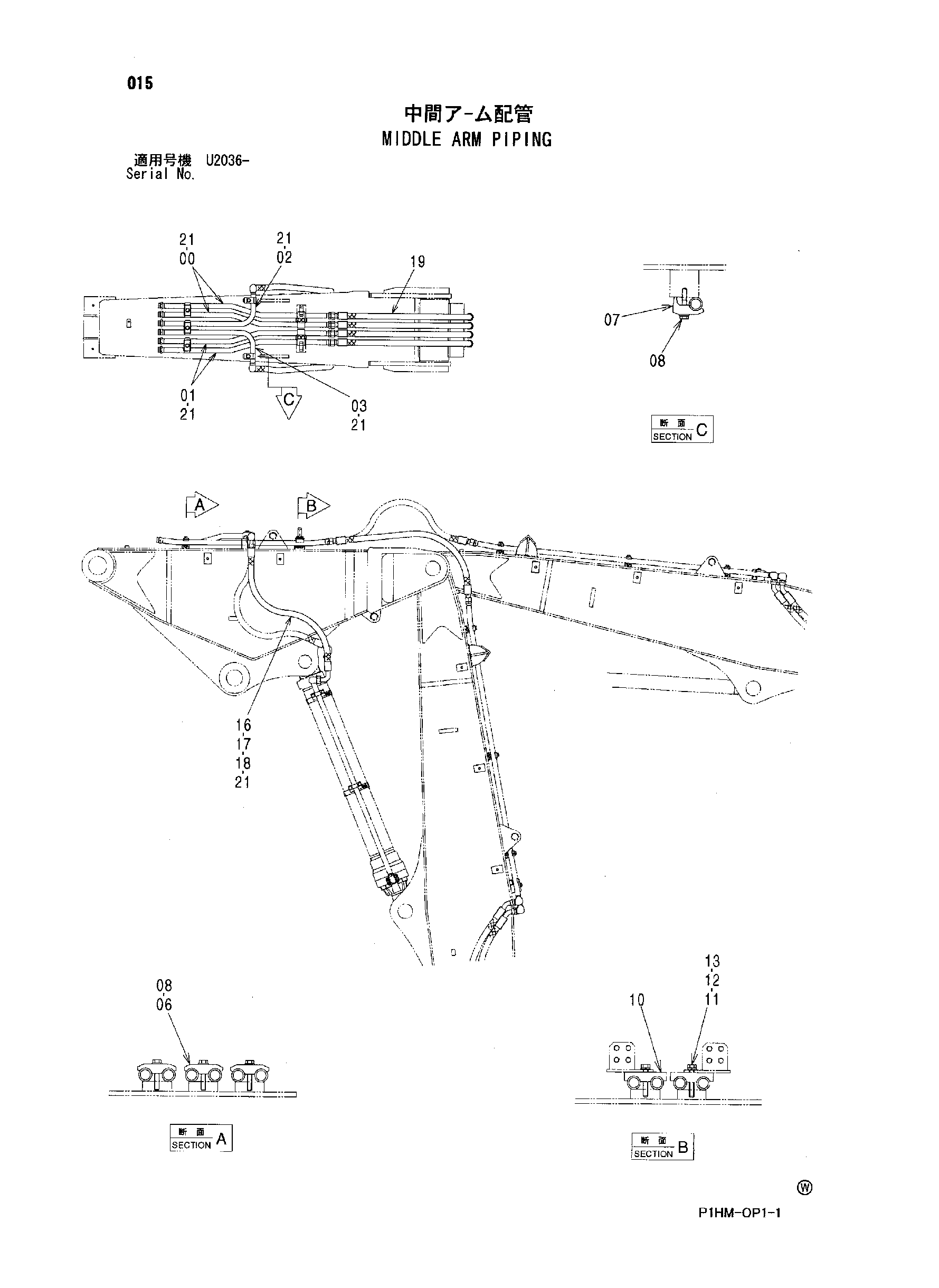

Заводская схема «Средний рукоять трубопроводы» для HITACHI ZX350K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8096848 | Трубка | 2 |
| 01 | 8096849 | Трубка | 2 |
| 02 | 8096850 | Трубка | 1 |
| 03 | 8096851 | Трубка | 1 |
| 06 | 4189860 | Хомут трубки | 3 |
| 07 | 4190127 | Хомут трубки | 2 |
| 08 | J271270 | Болт с шайбой | 5 |
| 08A | J901270 | Болт | 1 |
| 08B | J222012 | Плоская шайба | 1 |
| 10 | 4612395 | Хомут трубки | 2 |
| 11 | J901275 | Болт | 4 |
| 12 | A590112 | Плоская шайба | 4 |
| 13 | A590912 | Пружинная шайба | 4 |
| 16 | 4601098 | Шланг | 2 |
| 17 | 4053618 | Защита шланга | 2 |
| 18 | 4208245 | Шайба | 4 |
| 19 | 4297375 | Шланг | 4 |
| 21 | 4187328 | Уплотнительное кольцо | 14 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
