Кйл.поситионинг (с удерживающий клапан) — HITACHI ZX350K

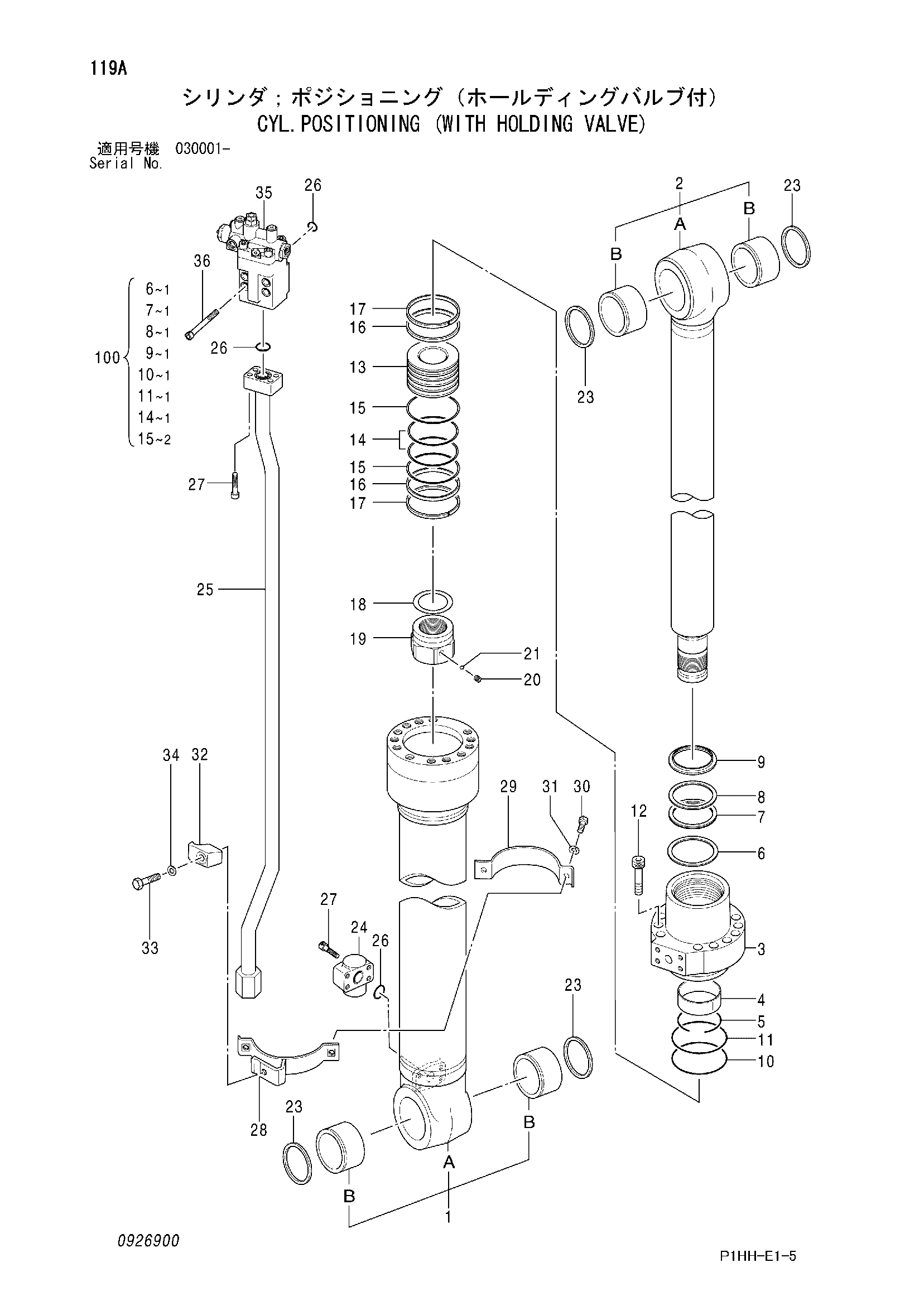

Заводская схема «Кйл.поситионинг (с удерживающий клапан)» для HITACHI ZX350K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4612135 | Кйл.поситионинг | 1 | |
| 1 | 0926801 | Тубу гидроцилиндр. в сборе | 1 |
| 1A | 0926802 | Труба гидроцилиндра | 1 |
| 1B | 4381859 | Втулка пальца | 2 |
| 2 | 0926803 | Шток поршня в сборе | 1 |
| 2A | 0926804 | Шток поршня | 1 |
| 2B | 4381859 | Втулка пальца | 2 |
| 3 | 0926805 | Головка гидроцилиндра | 1 |
| 4 | 0373405 | Втулка | 1 |
| 5 | 0237205 | Стопорное кольцо | 1 |
| 6 | 0926806 | Кольцо | 1 |
| 7 | 0926807 | U-образная манжета | 1 |
| 8 | 0926808 | Опорное кольцо | 1 |
| 9 | 0492216 | Грязесъёмное кольцо | 1 |
| 10 | A811160 | Oーкольцо | 1 |
| 11 | 4170546 | Опорное кольцо | 1 |
| 12 | 0875605 | Болт с внутренним шестигранником | 12 |
| 13 | 0926809 | Поршень | 1 |
| 14 | 4170547 | Кольцо уплотнение в сборе | 1 |
| 15 | 0875607 | Опорное кольцо | 2 |
| 16 | 0926810 | Направляющее кольцо | 2 |
| 17 | 0259307 | Направляющее кольцо | 2 |
| 18 | 0352714 | Регулировочная шайба | 1 |
| 19 | 0926811 | Гайка | 1 |
| 20 | 0352715 | Установочный винт | 1 |
| 21 | 0104404 | Шарик | 1 |
| 23 | 0420110 | Грязесъёмное кольцо | 4 |
| 24 | 0906103 | Соединение | 1 |
| 25 | 4612137 | Трубка | 1 |
| 26 | 984614 | Уплотнительное кольцо | 3 |
| 27 | M341236 | Болт с внутренним шестигранником | 8 |
| 28-34 | 0926813 | KID лента | 1 |
| 28 | 0875612 | Лента | 1 |
| 29 | 0352721 | Лента | 1 |
| 30 | J021035 | Болт | 2 |
| 31 | A590910 | Шайба | 2 |
| 32 | 0309219 | Хомут трубки | 1 |
| 33 | 0224115 | Болт | 1 |
| 34 | 0208516 | Пружинная шайба | 1 |
| 35 | 4611488 | Удерживающий клапан | 1 |
| 36 | 0148804 | Болт с внутренним шестигранником | 4 |
| 100 | 4624686 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
