Рукоять трубопроводы (верхний) — HITACHI ZX350K

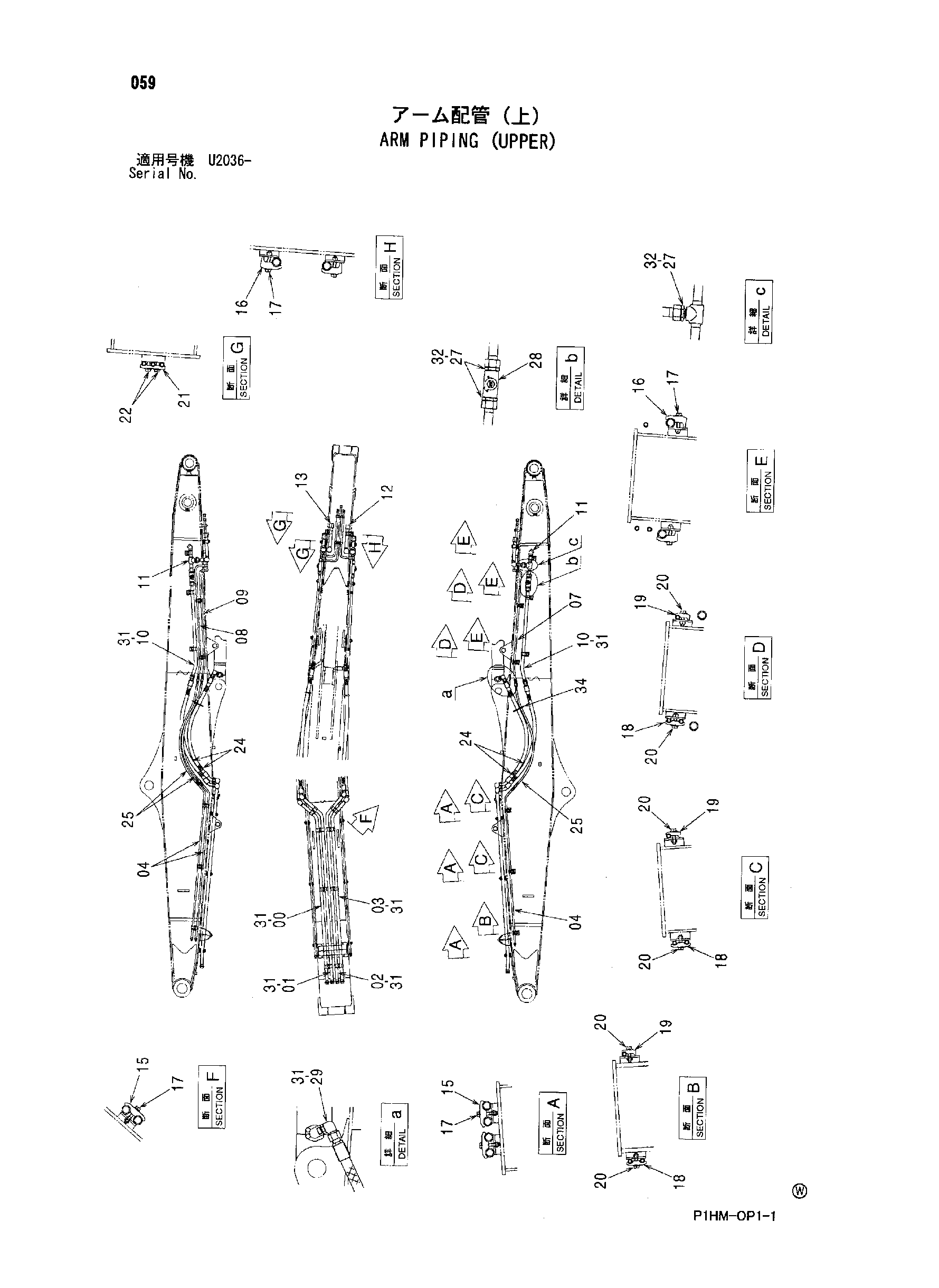

Заводская схема «Рукоять трубопроводы (верхний)» для HITACHI ZX350K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8096852 | Трубка | 1 |
| 01 | 8096853 | Трубка | 1 |
| 02 | 8096854 | Трубка | 1 |
| 03 | 8096855 | Трубка | 1 |
| 04 | 9762752 | Трубка | 3 |
| 07 | 8096862 | Трубка | 1 |
| 08 | 8096863 | Трубка | 1 |
| 09 | 8096864 | Трубка | 1 |
| 10 | 9762755 | Трубка | 2 |
| 11 | 9738455 | Трубка | 2 |
| 12 | 8096865 | Трубка | 1 |
| 13 | 8096866 | Трубка | 1 |
| 15 | 4189860 | Хомут трубки | 8 |
| 16 | 4190127 | Хомут трубки | 8 |
| 17 | J271270 | Болт с шайбой | 16 |
| 17A | J901270 | Болт | 1 |
| 17B | J222012 | Плоская шайба | 1 |
| 18 | 4189858 | Хомут трубки | 5 |
| 19 | 4190124 | Хомут трубки | 5 |
| 20 | J271250 | Болт с шайбой | 10 |
| 20A | J901250 | Болт | 1 |
| 20B | J222012 | Плоская шайба | 1 |
| 21 | 4482841 | Хомут трубки | 2 |
| 22 | J271245 | Болт с шайбой | 4 |
| 22A | J901245 | Болт | 1 |
| 22B | J222012 | Плоская шайба | 1 |
| 24 | 4482864 | Шланг | 4 |
| 25 | 4485436 | Шланг | 3 |
| 27 | 4205196 | Адаптер | 6 |
| 27A | 4506429 | Уплотнительное кольцо | 1 |
| 28 | 4432055 | Запорный клапан | 3 |
| 29 | 4205391 | Угловой штуцер | 2 |
| 29A | 4506424 | Уплотнительное кольцо | 1 |
| 31 | 4187328 | Уплотнительное кольцо | 12 |
| 32 | 4187329 | Уплотнительное кольцо | 6 |
| 34 | 4121859 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
