Ковш 1.4m3 (JIS 94)(сиде-пин зуб) — HITACHI ZX350K

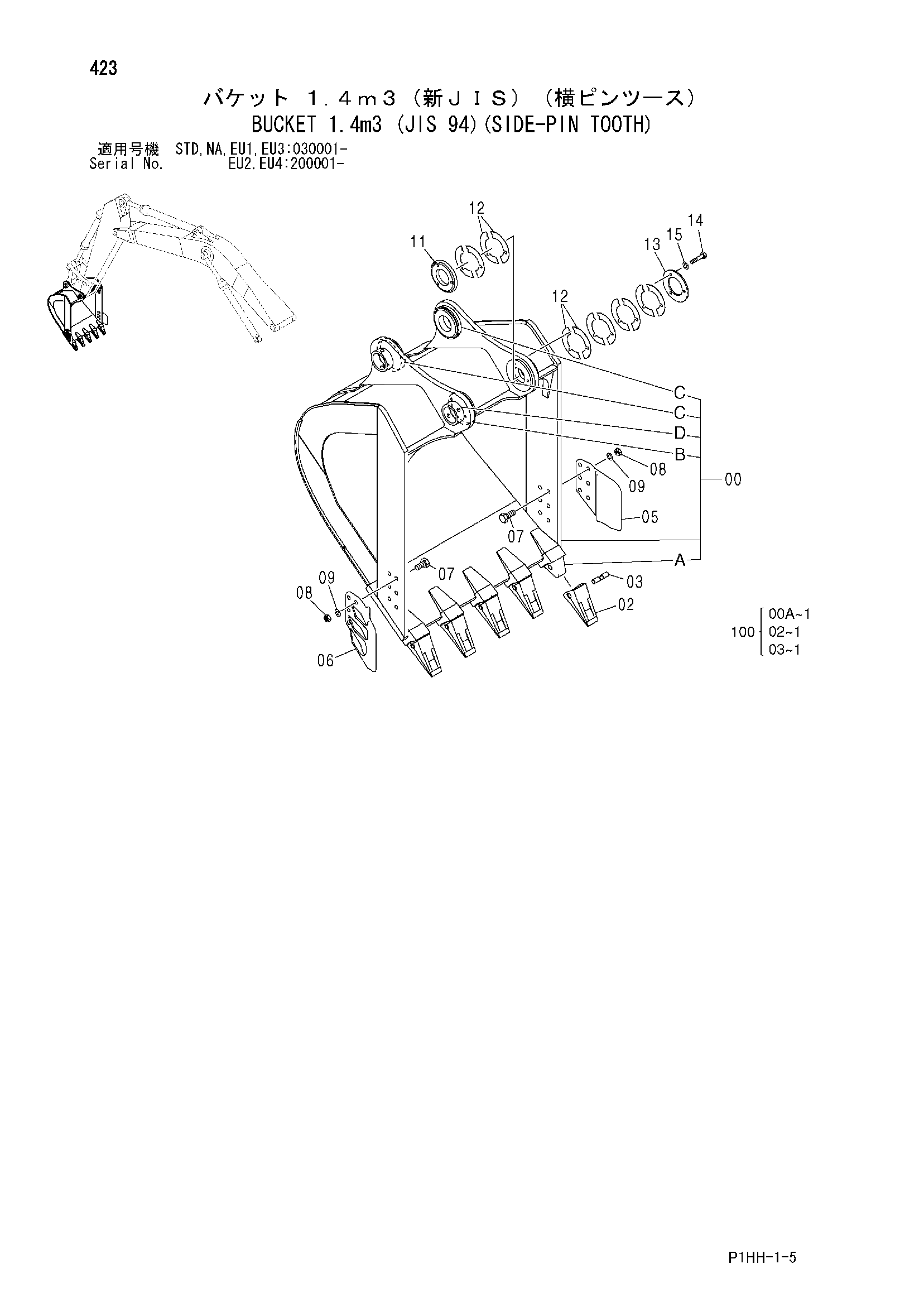

Заводская схема «Ковш 1.4m3 (JIS 94)(сиде-пин зуб)» для HITACHI ZX350K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9200725 | Ковш в сборе | 1 | |
| 00 | 8083918 | Ковш | 1 |
| 00A | 4380336 | Адаптер зуба | 5 |
| 00B | 4445243 | Бобышка | 1 |
| 00C | 4225809 | Бобышка | 2 |
| 00D | 4143531 | Ограничитель | 2 |
| 02 | 4380343 | Коронка зуба | 5 |
| 03 | 4380344 | Палец | 5 |
| 05 | 2021232 | Боковой резец | 1 |
| 06 | 2021233 | Боковой резец | 1 |
| 07 | J932275 | Болт | 12 |
| 08 | J951022 | Гайка | 12 |
| 09 | A590922 | Пружинная шайба | 12 |
| 11 | 4445247 | Бобышка | 1 |
| 12 | 4277930 | Регулировочная шайба 1.0 | 12 |
| 13 | 4277929 | Пластина | 1 |
| 14 | J901495 | Болт | 3 |
| 15 | A590914 | Пружинная шайба | 3 |
| 100 | 9179373 | Комплект наконечник | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
