Гидролинии рабочего оборудования (нижний стрела) — HITACHI ZX350K

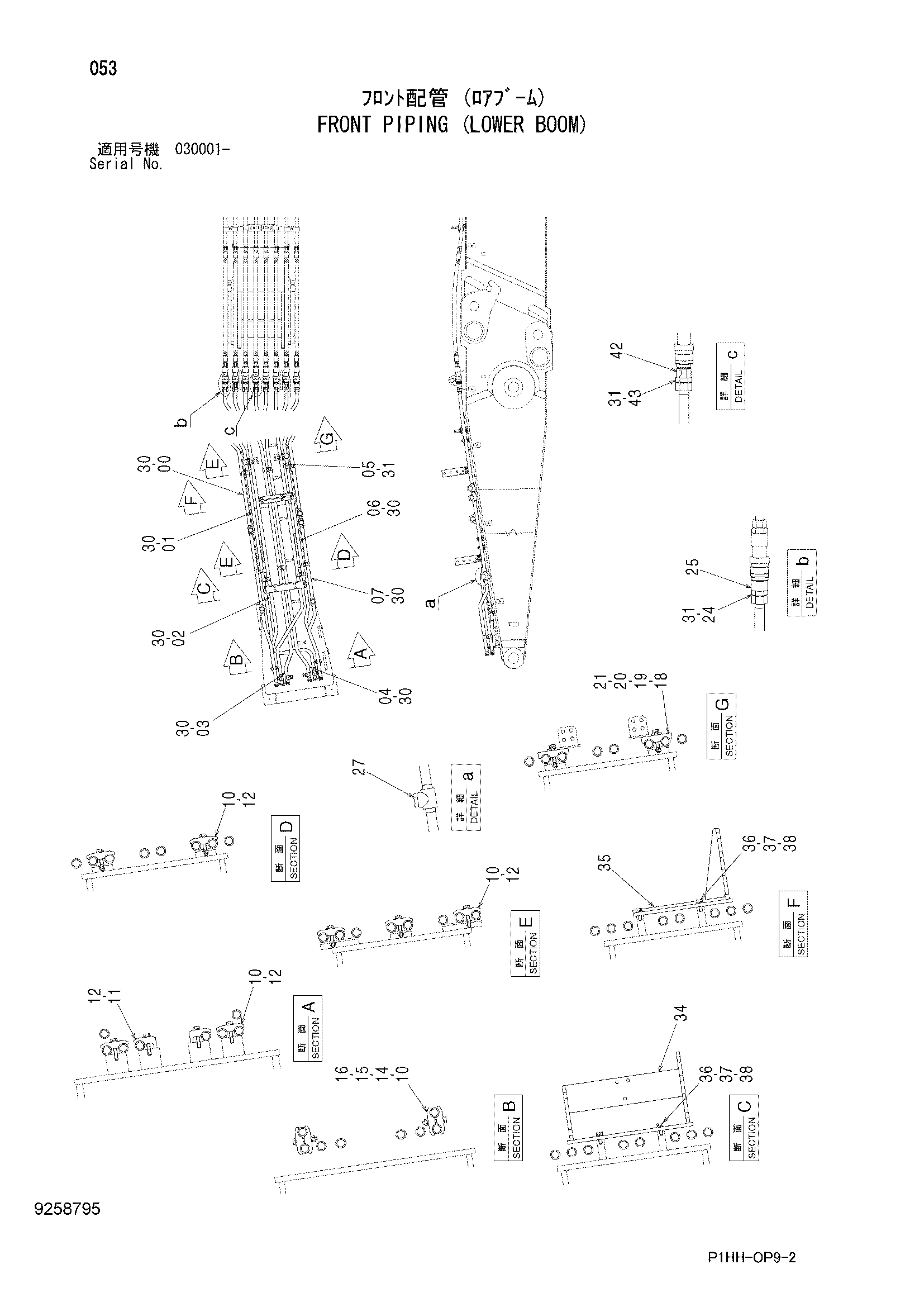

Заводская схема «Гидролинии рабочего оборудования (нижний стрела)» для HITACHI ZX350K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8103086 | Трубка | 1 |
| 01 | 8103087 | Трубка | 1 |
| 02 | 8103088 | Трубка | 1 |
| 03 | 8103089 | Трубка | 1 |
| 04 | 8103090 | Трубка | 1 |
| 05 | 8103091 | Трубка | 1 |
| 06 | 8103092 | Трубка | 1 |
| 07 | 8103093 | Трубка | 1 |
| 10 | 4189860 | Хомут трубки | 14 |
| 11 | 4190127 | Хомут трубки | 2 |
| 12 | J271270 | Болт с шайбой | 12 |
| 12A | J901270 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 14 | J271280 | Болт с шайбой | 2 |
| 14A | J901280 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | A590912 | Пружинная шайба | 2 |
| 16 | J950012 | Гайка | 2 |
| 18 | 4612395 | Хомут трубки | 2 |
| 19 | J901275 | Болт | 4 |
| 20 | A590112 | Плоская шайба | 4 |
| 21 | A590912 | Пружинная шайба | 4 |
| 24 | A853100 | Адаптер | 4 |
| 24A | 970860 | Уплотнительное кольцо | 1 |
| 25 | 4613628 | Муфта | 4 |
| 27 | 4113926 | Пробка | 5 |
| 27A | 4506429 | Уплотнительное кольцо | 1 |
| 30 | 4187328 | Уплотнительное кольцо | 7 |
| 31 | 4187329 | Уплотнительное кольцо | 9 |
| 34 | 8097159 | Кронштейн | 1 |
| 35 | 8097160 | Кронштейн | 1 |
| 36 | J901235 | Болт | 8 |
| 37 | A590112 | Плоская шайба | 8 |
| 38 | A590912 | Пружинная шайба | 8 |
| 42 | 4633854 | Муфта | 4 |
| 43 | A853180 | Адаптер | 4 |
| 43A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
