Стрела трубопроводы (1) — HITACHI ZX350K

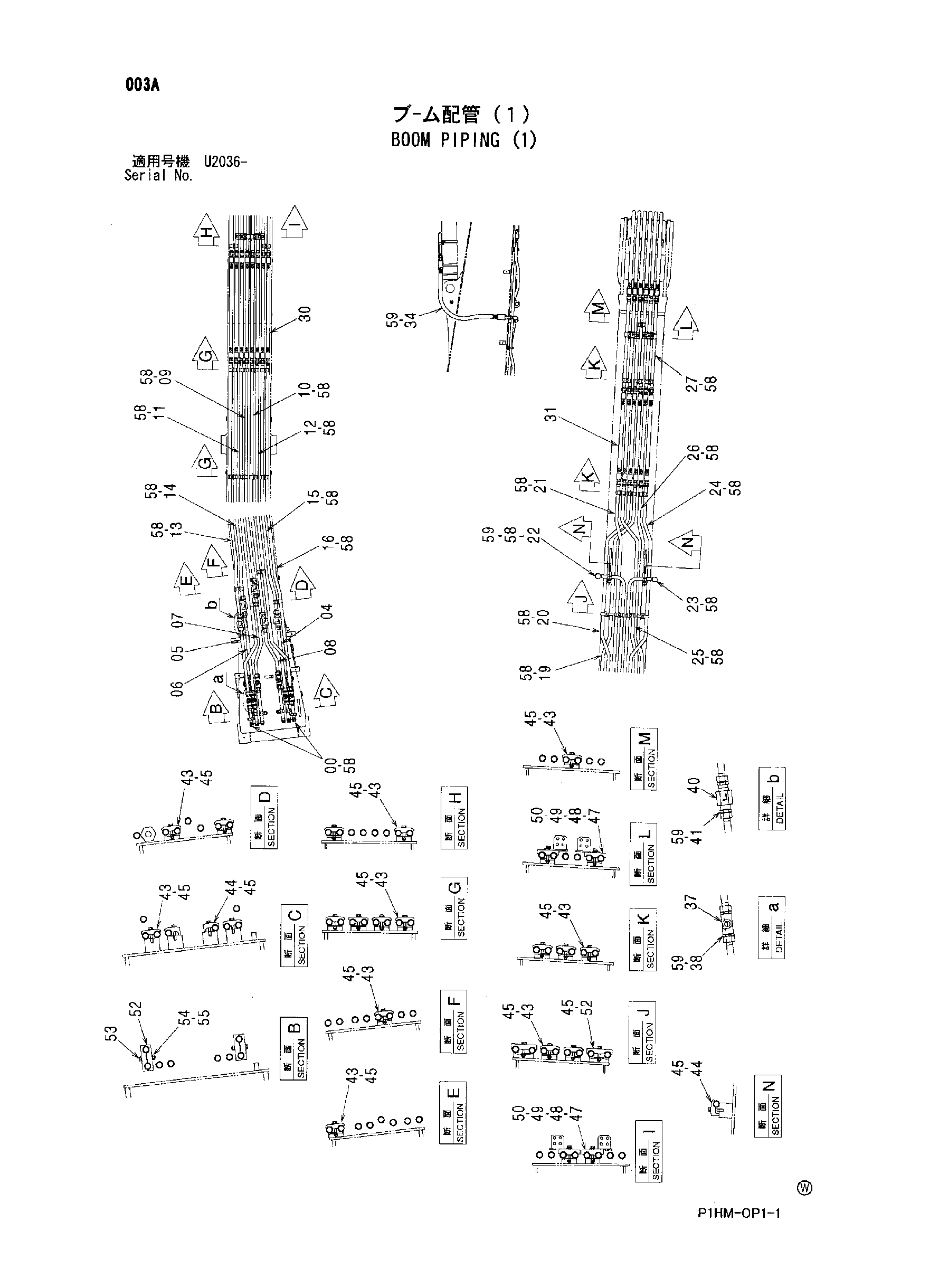

Заводская схема «Стрела трубопроводы (1)» для HITACHI ZX350K. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9759573	Трубка	2
04	9759577	Трубка	1
05	9759578	Трубка	1
06	9759579	Трубка	1
07	9759580	Трубка	1
08	9759581	Трубка	1
09	9759582	Трубка	1
10	8089695	Трубка	1
11	8089698	Трубка	1
12	8089699	Трубка	1
13	8098360	Трубка	1
14	8098361	Трубка	1
15	8098362	Трубка	1
16	8098363	Трубка	1
19	8098364	Трубка	1
20	8098365	Трубка	1
21	8098366	Трубка	1
22	8098367	Трубка	1
23	9759584	Трубка	1
24	8098368	Трубка	1
25	8098369	Трубка	1
26	8098370	Трубка	1
27	9763434	Трубка	6
30	4250888	Шланг	8
31	4286851	Шланг	6
34	4627825	Шланг	1
37	4432055	Запорный клапан	8
38	4205196	Адаптер	16
38A	4506429	Уплотнительное кольцо	1
40	9075046	Клапан замедленного возврата	5
41	4207425	Адаптер	10
41A	4506429	Уплотнительное кольцо	1
43	4189860	Хомут трубки	25
44	4190127	Хомут трубки	4
45	J271270	Болт с шайбой	31
45A	J901270	Болт	1
45B	J222012	Плоская шайба	1
47	4612395	Хомут трубки	4
48	J901280	Болт	8
49	A590112	Плоская шайба	8
50	A590912	Пружинная шайба	8
52	4627304	Хомут трубки	6
53	J271275	Болт с шайбой	2
53A	J901275	Болт	1
53B	J222012	Плоская шайба	1
54	J950012	Гайка	2
55	A590912	Пружинная шайба	2
58	4187328	Уплотнительное кольцо	37
59	4187329	Уплотнительное кольцо	28

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
