Гидроцилиндр ковша — HITACHI ZX350K

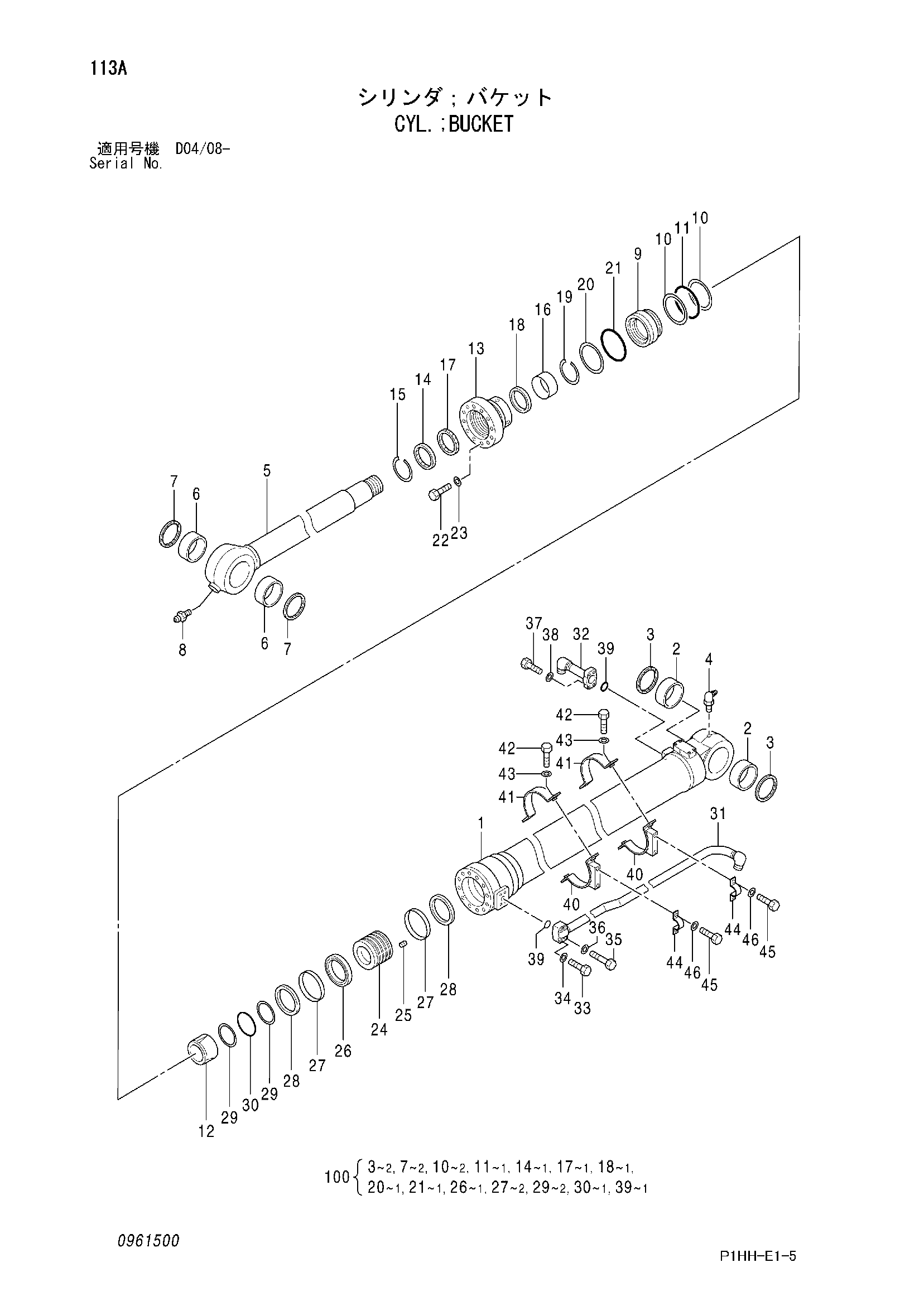

Заводская схема «Гидроцилиндр ковша» для HITACHI ZX350K. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4611475	Гидроцилиндр ковша	1
1-30	0961501	Гидроцилиндр	1
1	0961502	Труба гидроцилиндра	1
2	4358100	Втулка	2
3	4067901	Пылезащитное уплотнение	2
4	0961411	Пресс-маслёнка	1
5	0961503	Шток поршня	1
6	4381857	Втулка	2
7	4074008	Пылезащитное уплотнение	2
8	0920505	Штуцер	1
9	0961504	Втулка	1
10	0961505	Опорное кольцо	2
11	0961506	Уплотнительное кольцо	1
12	0961507	Плунжер	1
13	0961508	Головка гидроцилиндра	1
14	0961509	Пылезащитное уплотнение	1
15	0961510	Стопорное кольцо	1
16	0961511	Втулка	1
17	0961512	Манжета	1
18	0961513	Кольцо	1
19	0961514	Стопорное кольцо	1
20	0961505	Опорное кольцо	1
21	0961506	Уплотнительное кольцо	1
22	0961215	Болт	12
23	0961216	Шайба	12
24	0961515	Поршень	1
25	0961218	Винт	1
26	0961516	Поршневое кольцо	1
27	0961517	Износостойкое кольцо	2
28	0961518	Кольцо	2
29	0961519	Опорное кольцо	2
30	0961520	Уплотнительное кольцо	1
31	0961521	Трубка	1
32	0961522	Трубка	1
33	0961226	Болт	2
34	0961227	Шайба	2
35	0961228	Болт	2
36	0961227	Шайба	2
37	0961234	Болт	4
38	0961227	Шайба	4
39	0961229	Уплотнительное кольцо	2
40	0961523	Кронштейн	2
41	0961524	Лента	2
42	0961525	Болт	4
43	0961236	Шайба	4
44	0961438	Хомут	2
45	0961526	Болт	4
46	0961236	Шайба	4
100	4640108	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
