Основные гидролинии (2)<350, MTH>[EU3, EU4] — HITACHI ZX350K

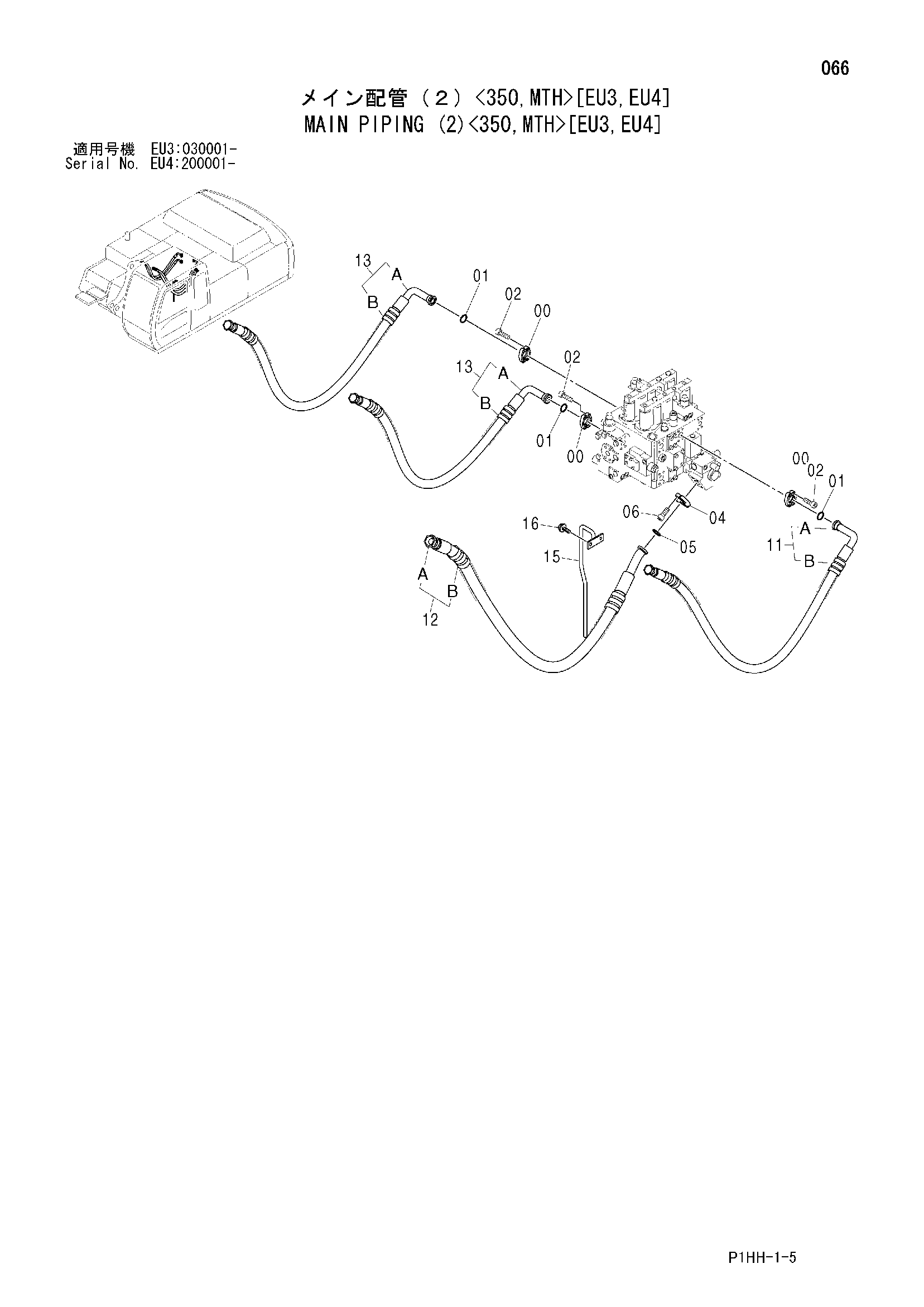

Заводская схема «Основные гидролинии (2)<350, MTH>[EU3, EU4]» для HITACHI ZX350K. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Основные гидролинии (2)<350, MTH>[EU3, EU4] HITACHI ZX350K](/catalog-drawings/9d/9db5da10-da93-4212-8189-eb4a4a2dc922.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 962453 | Разъёмный фланец | 6 |
| 01 | 966993 | Уплотнительное кольцо | 3 |
| 02 | J781030 | Болт с внутренним шестигранником | 12 |
| 04 | 4154614 | Разъёмный фланец | 2 |
| 05 | 4508805 | Уплотнительное кольцо | 1 |
| 06 | J781230 | Болт с внутренним шестигранником | 4 |
| 11 | 9194287 | Шланг в сборе | 1 |
| 11A | 4402781 | Шланг | 1 |
| 11B | 4327294 | Защитный кожух | 3 |
| 12 | 9236547 | Шланг в сборе | 1 |
| 12A | 4616938 | Шланг | 1 |
| 12B | 4327294 | Защитный кожух | 5 |
| 13 | 9194288 | Шланг в сборе | 2 |
| 13A | 4439931 | Шланг | 1 |
| 13B | 4327294 | Защитный кожух | 2 |
| 15 | 8095974 | Направляющая шланг | 1 |
| 16 | J271020 | Болт с шайбой | 2 |
| 16A | J901020 | Болт | 1 |
| 16B | J222010 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
