Стрела — HITACHI ZX350K

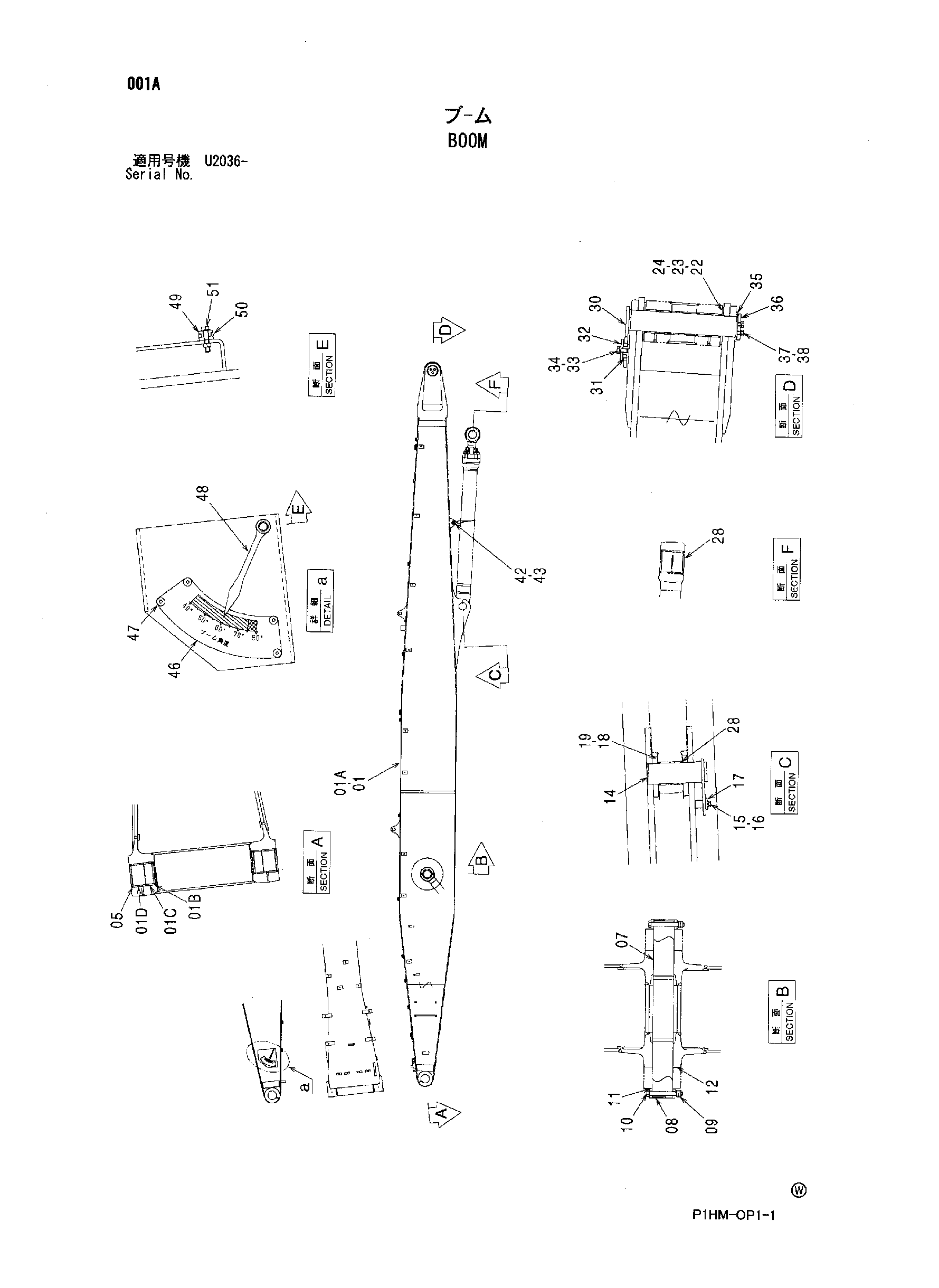

Заводская схема «Стрела» для HITACHI ZX350K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7048142 | Стрела | 1 |
| 01A | 6023175 | Стрела | 1 |
| 01B | 4085479 | Пылезащитное уплотнение | 2 |
| 01C | 4381855 | Втулка | 2 |
| 01D | 4443884 | Втулка | 2 |
| 05 | 4085479 | Пылезащитное уплотнение | 2 |
| 07 | 3079491 | Палец | 1 |
| 08 | 4205110 | Ограничитель | 2 |
| 09 | J950020 | Гайка | 4 |
| 10 | 4435584 | Стопорный палец | 2 |
| 11 | 4445637 | Упорная пластина 1.0mm | 2 |
| 12 | 4450015 | Упорная пластина 1.0mm | 2 |
| 14 | 8080628 | Палец | 1 |
| 15 | J921840 | Болт | 1 |
| 16 | J257218 | Пружинная шайба | 1 |
| 17 | 4441471 | Пластина | 1 |
| 18 | 4445635 | Упорная пластина 1.0mm | 2 |
| 19 | 4445636 | Упорная пластина 2.0mm | 1 |
| 22 | 4445635 | Упорная пластина 1.0mm | 2 |
| 23 | 4445636 | Упорная пластина 2.0mm | 1 |
| 24 | 4460373 | Упорная пластина 1.5mm | 1 |
| 28 | 4085479 | Пылезащитное уплотнение | 4 |
| 30 | 8092014 | Палец | 1 |
| 31 | 4611688 | Блок | 1 |
| 32 | 4611733 | Пластина | 1 |
| 33 | J922245 | Болт | 1 |
| 34 | J257222 | Пружинная шайба | 1 |
| 35 | 4611648 | Проставка | 1 |
| 36 | 4611642 | Ограничитель | 1 |
| 37 | J921850 | Болт | 3 |
| 38 | J257218 | Пружинная шайба | 3 |
| 42 | 4464885 | Канат провод | 1 |
| 43 | 4048480 | Серьга | 2 |
| 46 | 3095539 | Информационная табличка | 1 |
| 47 | J650614 | Винт | 4 |
| 48 | 4475949 | Поинтер | 1 |
| 49 | 4475950 | Проставка | 1 |
| 50 | 4475951 | Шайба | 1 |
| 51 | J260840 | Болт с шайбой | 1 |
| 51A | J900840 | Болт | 1 |
| 51B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
