Механизм натяжения <370, MTH>[EU3] — HITACHI ZX350K
Заводская схема «Механизм натяжения <370, MTH>[EU3]» для HITACHI ZX350K. Каталожные номера деталей, позиции, применяемость и запрос цены.

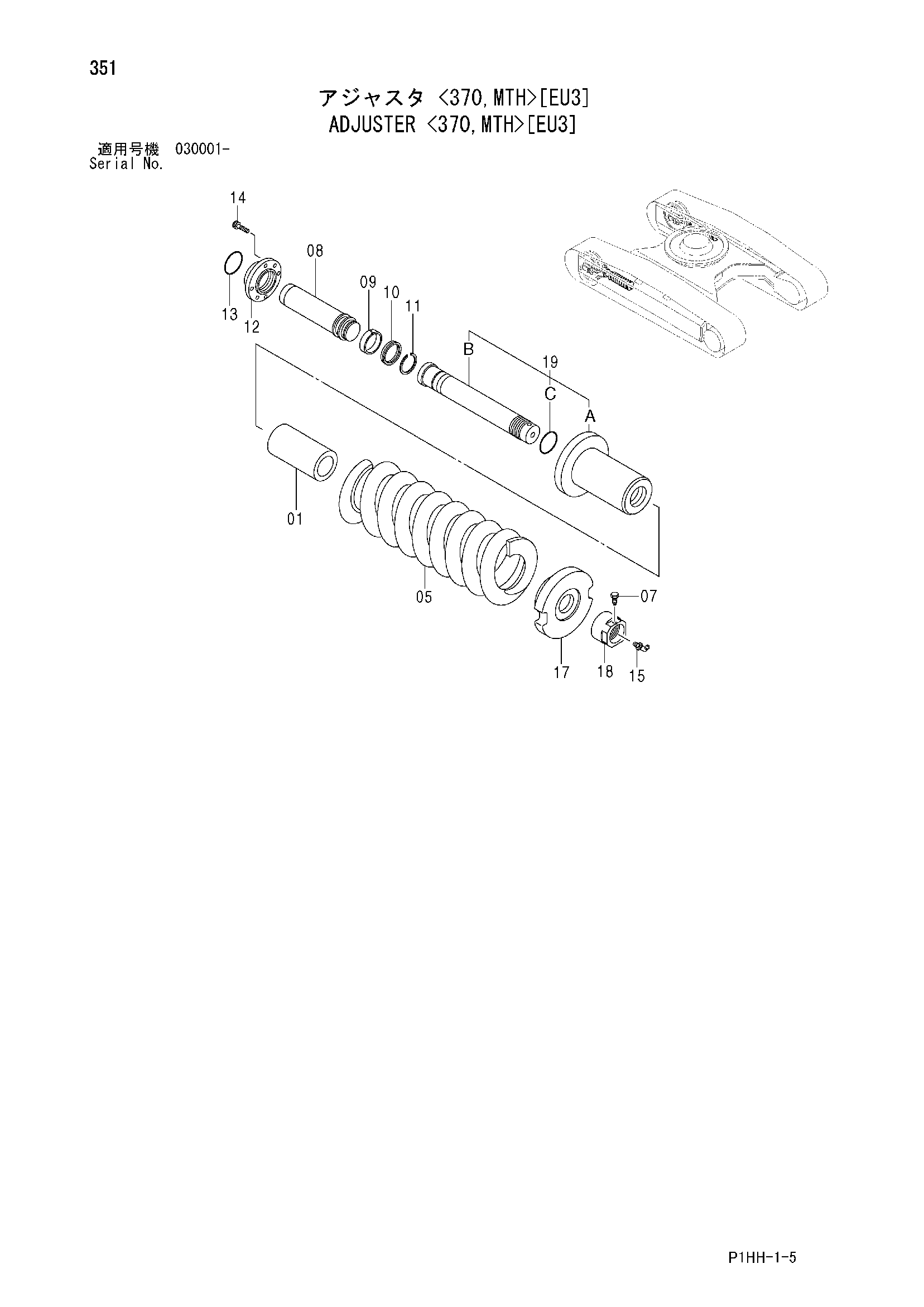

![Схема Механизм натяжения <370, MTH>[EU3] HITACHI ZX350K](/catalog-drawings/0e/0ec5e762-f5ee-4444-acd2-bebfdfea2e99.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9155799 | Механизм натяжения в сборе | 2 | |
| 01 | 4377556 | Проставка | 1 |
| 05 | 2030998 | Пружина | 1 |
| 07 | 4186691 | Болт | 1 |
| 08 | 3053629 | Шток поршня | 1 |
| 09 | 4150804 | Кольцо | 1 |
| 10 | 4152609 | U-образная манжета | 1 |
| 11 | 4150805 | Стопорное кольцо | 1 |
| 12 | 3053628 | Направляющая | 1 |
| 13 | 4071223 | Уплотнительное кольцо | 1 |
| 14 | M341430 | Болт с внутренним шестигранником | 4 |
| 15 | 4255055 | Клапан | 1 |
| 17 | 3077626 | Кронштейн | 1 |
| 18 | 4377557 | Гайка | 1 |
| 19 | 9155800 | Гидроцилиндр | 1 |
| 19A | 2040241 | Гидроцилиндр | 1 |
| 19B | 2040242 | Шток | 1 |
| 19C | 4377558 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
