Средний рукоять — HITACHI ZX350K

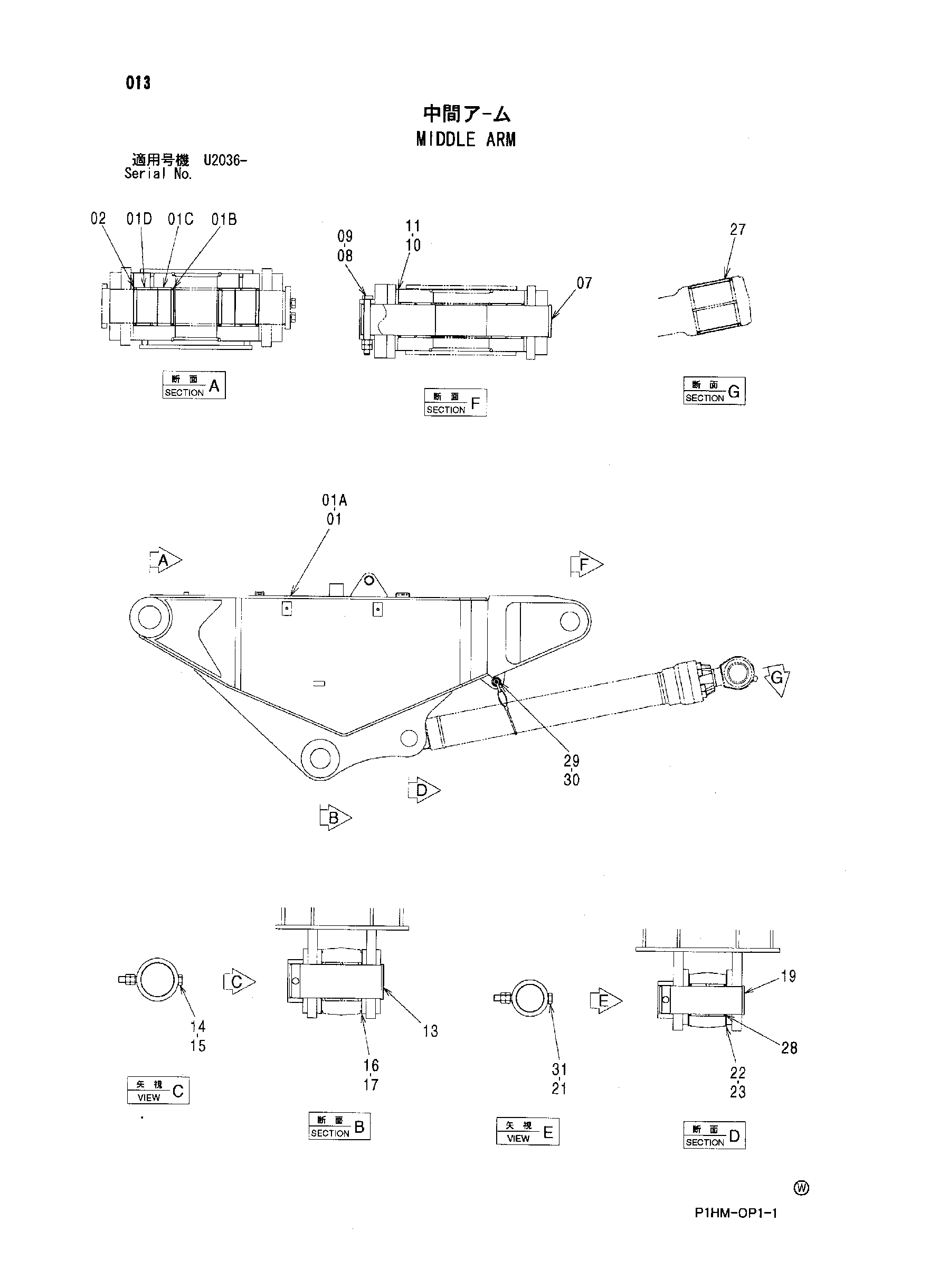

Заводская схема «Средний рукоять» для HITACHI ZX350K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7048115 | Рукоять средний | 1 |
| 01A | 7046654 | Рукоять средний | 1 |
| 01B | 4085479 | Пылезащитное уплотнение | 2 |
| 01C | 4381855 | Втулка | 2 |
| 01D | 4443884 | Втулка | 2 |
| 02 | 4085479 | Пылезащитное уплотнение | 2 |
| 07 | 3037537 | Палец | 1 |
| 08 | J912013 | Болт | 1 |
| 09 | J951020 | Гайка | 2 |
| 10 | 4445638 | Упорная пластина 1.0mm | 2 |
| 11 | 4445639 | Упорная пластина 2.0mm | 1 |
| 13 | 3079492 | Палец | 1 |
| 14 | J912015 | Болт | 1 |
| 15 | J951020 | Гайка | 2 |
| 16 | 4445635 | Упорная пластина 1.0mm | 2 |
| 17 | 4445636 | Упорная пластина 2.0mm | 1 |
| 19 | 3079545 | Палец | 1 |
| 21 | J951020 | Гайка | 2 |
| 22 | 4444284 | Упорная пластина 1.0mm | 2 |
| 23 | 4444285 | Упорная пластина 2.0mm | 1 |
| 27 | 4074008 | Пылезащитное уплотнение | 2 |
| 28 | 4067901 | Пылезащитное уплотнение | 2 |
| 29 | 4464885 | Канат провод | 1 |
| 30 | 4048480 | Серьга | 2 |
| 31 | J912011 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
