Трубопроводы системы смазки (средний рукоять) — HITACHI ZX350K

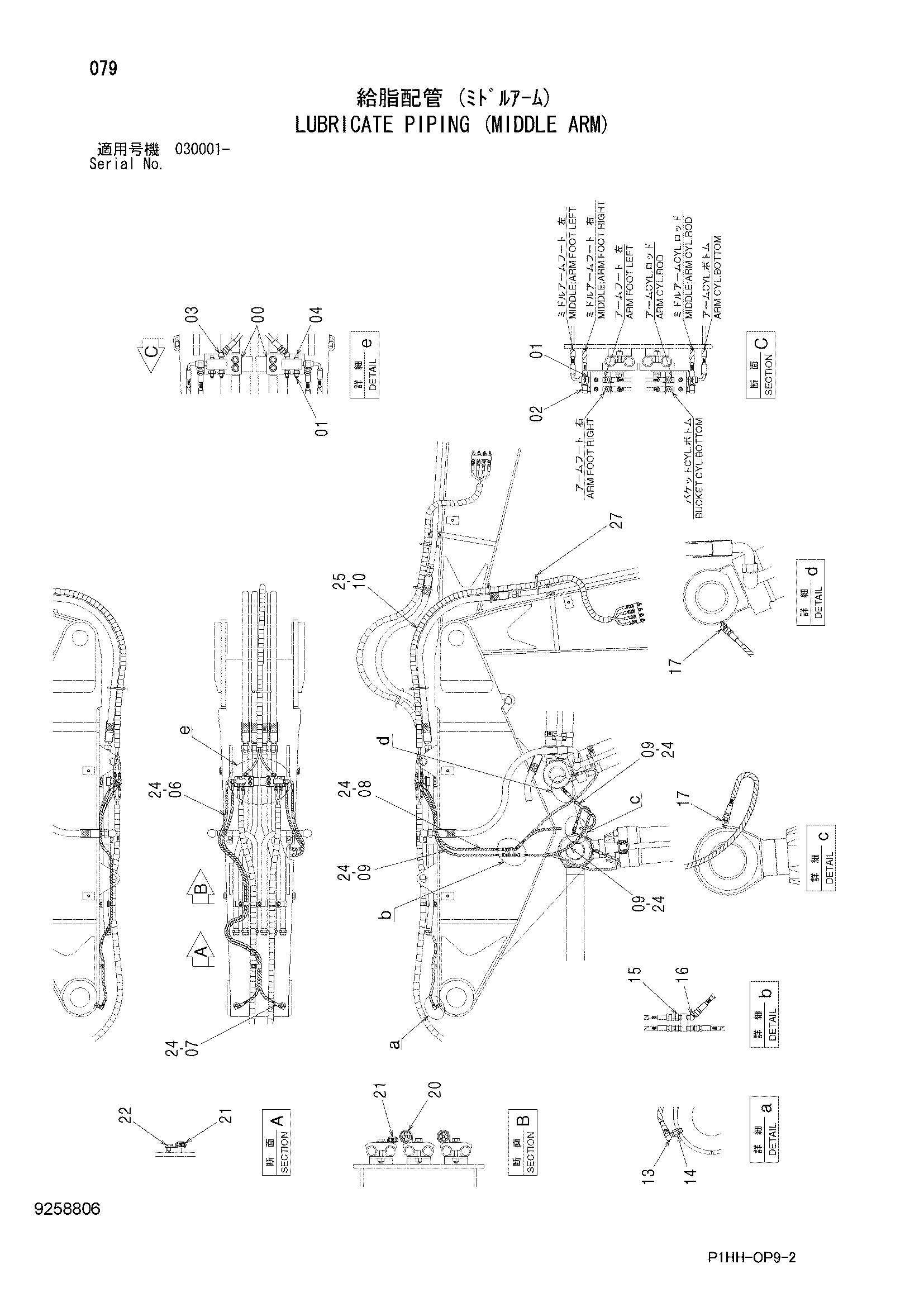

Заводская схема «Трубопроводы системы смазки (средний рукоять)» для HITACHI ZX350K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8103125 | Блок | 2 |
| 01 | 4154651 | Адаптер | 10 |
| 02 | 4154656 | Угловой штуцер | 2 |
| 03 | 4154655 | Угловой штуцер | 4 |
| 04 | 94-2022 | Пробка | 4 |
| 06 | 4260511 | Шланг | 1 |
| 07 | 4610940 | Шланг | 1 |
| 08 | 4282410 | Шланг | 1 |
| 09 | 4477510 | Шланг | 3 |
| 10 | 4605048 | Шланг | 4 |
| 13 | 4154656 | Угловой штуцер | 2 |
| 14 | 4133999 | Соединение | 2 |
| 15 | 4154651 | Адаптер | 3 |
| 16 | 4154655 | Угловой штуцер | 1 |
| 17 | 4298745 | Угловой штуцер | 2 |
| 20 | 4190264 | Зажим | 2 |
| 21 | 4190292 | Зажим | 2 |
| 22 | J271016 | Болт с шайбой | 1 |
| 22A | J901016 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 24 | 4327293 | Защитный кожух | 14 |
| 25 | 4487203 | Защитный кожух | 1 |
| 27 | 4121859 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
