Верхний стрела — HITACHI ZX350K

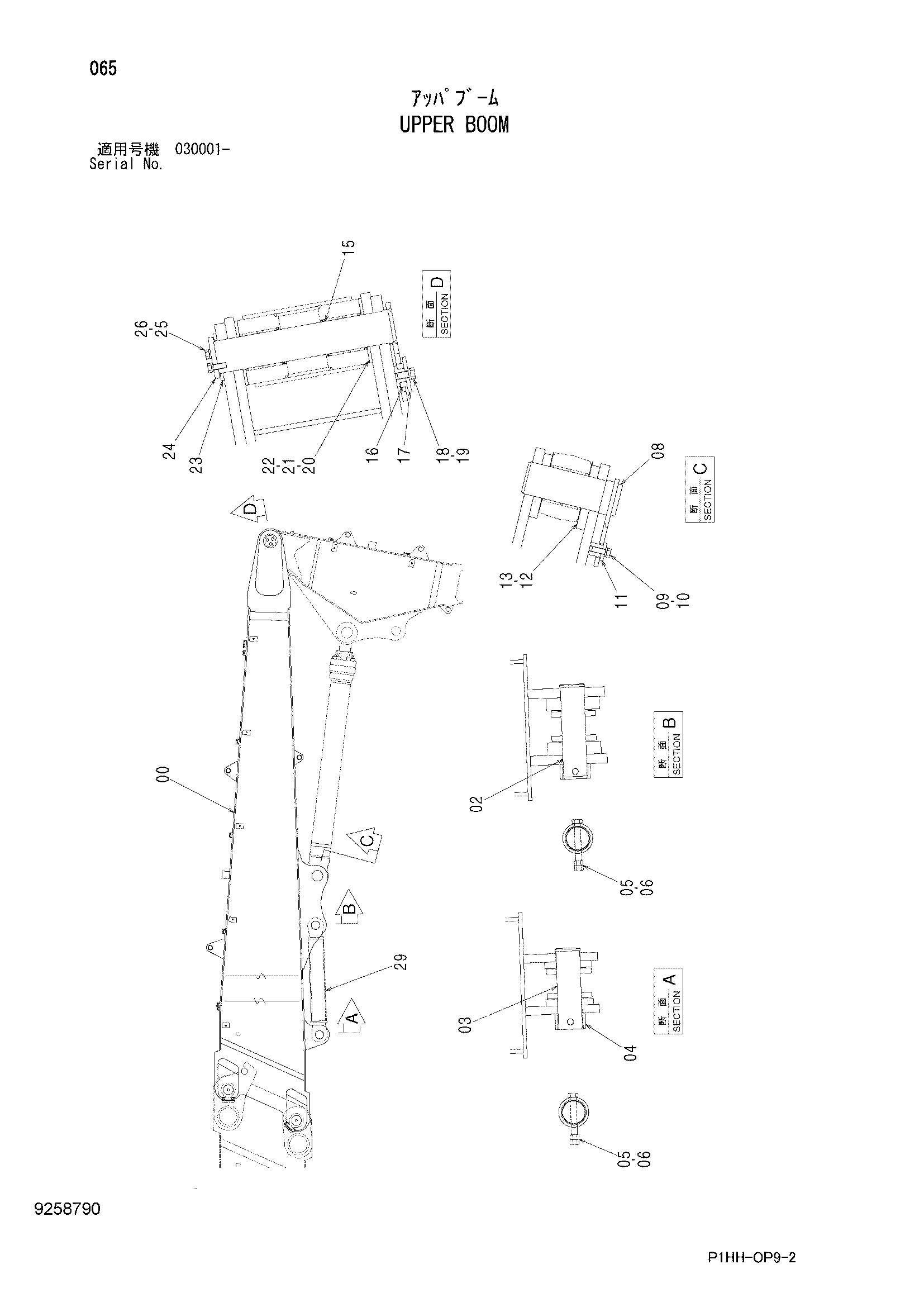

Заводская схема «Верхний стрела» для HITACHI ZX350K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7049846 | Стрела верхний | 1 |
| 02 | 4647679 | Палец | 1 |
| 03 | 4647680 | Палец | 1 |
| 04 | 4647688 | Ограничитель | 1 |
| 05 | 4435126 | Стопорный палец | 2 |
| 06 | J950020 | Гайка | 4 |
| 08 | 8080628 | Палец | 1 |
| 09 | J921840 | Болт | 1 |
| 10 | J257218 | Пружинная шайба | 1 |
| 11 | 4441471 | Пластина | 1 |
| 12 | 4445635 | Упорная пластина 1.0mm | 2 |
| 13 | 4445636 | Упорная пластина 2.0mm | 1 |
| 15 | 8092014 | Палец | 1 |
| 16 | 4611688 | Блок | 1 |
| 17 | 4611733 | Пластина | 1 |
| 18 | J922245 | Болт | 1 |
| 19 | J257222 | Пружинная шайба | 1 |
| 20 | 4445635 | Упорная пластина 1.0mm | 2 |
| 21 | 4445636 | Упорная пластина 2.0mm | 1 |
| 22 | 4460373 | Упорная пластина 1.5mm | 1 |
| 23 | 4611648 | Проставка | 1 |
| 24 | 4611642 | Ограничитель | 1 |
| 25 | J921850 | Болт | 3 |
| 26 | J257218 | Пружинная шайба | 3 |
| 29 | 8103422 | Стойка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
