Спринклинг трубопроводы (стрела) — HITACHI ZX350K

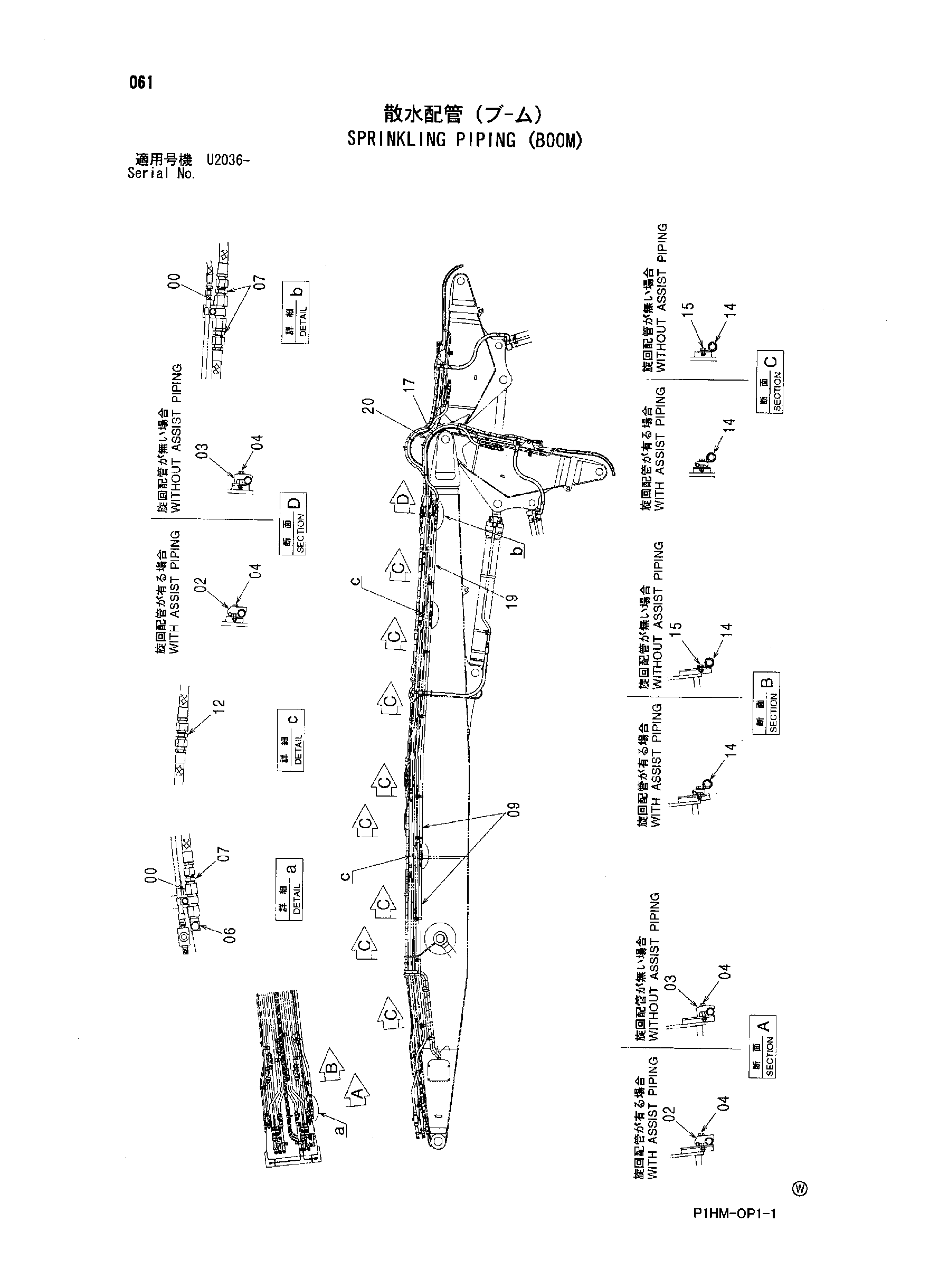

Заводская схема «Спринклинг трубопроводы (стрела)» для HITACHI ZX350K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4610917 | Трубка | 2 |
| 02 | 4619468 | Хомут трубки | 2 |
| 03 | 4190127 | Хомут трубки | 2 |
| 04 | J271270 | Болт с шайбой | 2 |
| 04A | J901270 | Болт | 1 |
| 04B | J222012 | Плоская шайба | 1 |
| 06 | 94-1405 | Угловой штуцер | 1 |
| 07 | 94-1305 | Адаптер | 3 |
| 09 | 4323383 | Шланг | 2 |
| 12 | 4047574 | Адаптер | 2 |
| 14 | 4190264 | Зажим | 9 |
| 15 | J271225 | Болт с шайбой | 9 |
| 15A | J901225 | Болт | 1 |
| 15B | J222012 | Плоская шайба | 1 |
| 17 | 4121859 | Ленточный зажим | 3 |
| 19 | 4268946 | Шланг | 1 |
| 20 | 4268954 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
