Вспомогательный трубопроводы (рукоять)(верхний порт) — HITACHI ZX350K

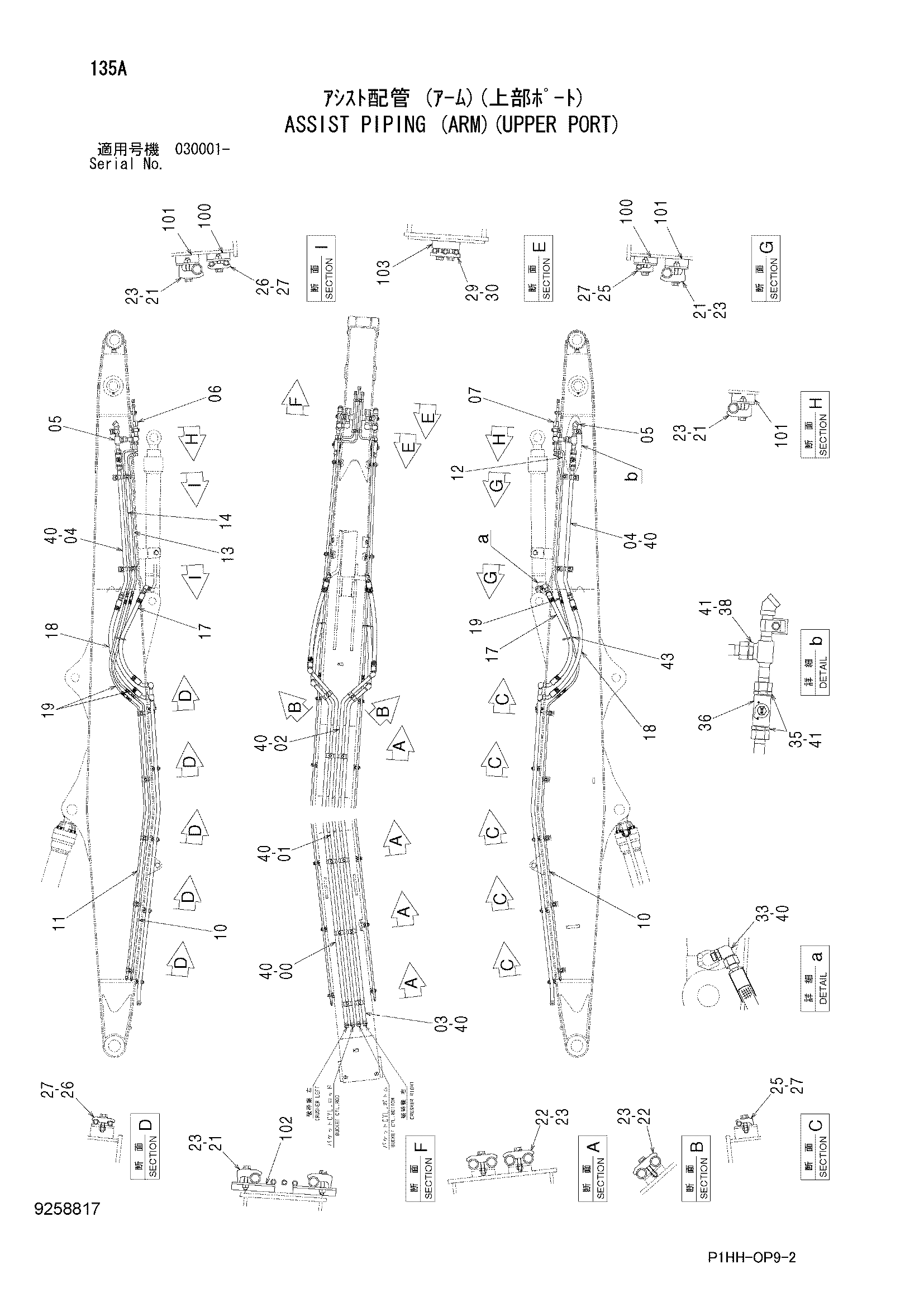

Заводская схема «Вспомогательный трубопроводы (рукоять)(верхний порт)» для HITACHI ZX350K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8103104 | Трубка | 1 |
| 01 | 8103105 | Трубка | 1 |
| 02 | 8103106 | Трубка | 1 |
| 03 | 8103107 | Трубка | 1 |
| 04 | 9765389 | Трубка | 2 |
| 05 | 9738455 | Трубка | 2 |
| 06 | 8103118 | Трубка | 1 |
| 07 | 8103119 | Трубка | 1 |
| 10 | 9765400 | Трубка | 2 |
| 11 | 9765401 | Трубка | 1 |
| 12 | 8103120 | Трубка | 1 |
| 13 | 8103121 | Трубка | 1 |
| 14 | 8103122 | Трубка | 1 |
| 17 | 4636916 | Шланг | 2 |
| 18 | 4646666 | Шланг | 2 |
| 19 | 4646667 | Шланг | 3 |
| 21 | 4190127 | Хомут трубки | 8 |
| 22 | 4189860 | Хомут трубки | 10 |
| 23 | J271270 | Болт с шайбой | 18 |
| 23A | J901270 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 25 | 4190124 | Хомут трубки | 7 |
| 26 | 4189858 | Хомут трубки | 7 |
| 27 | J271250 | Болт с шайбой | 14 |
| 27A | J901250 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 29 | 4482841 | Хомут трубки | 2 |
| 30 | J271245 | Болт с шайбой | 4 |
| 30A | J901245 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
| 33 | A853368 | Угловой штуцер | 2 |
| 33A | 4506424 | Уплотнительное кольцо | 1 |
| 35 | 4205196 | Адаптер | 4 |
| 35A | 4506429 | Уплотнительное кольцо | 1 |
| 36 | 4432055 | Запорный клапан | 2 |
| 38 | A853180 | Адаптер | 2 |
| 38A | 4506429 | Уплотнительное кольцо | 1 |
| 40 | 4187328 | Уплотнительное кольцо | 12 |
| 41 | 4187329 | Уплотнительное кольцо | 6 |
| 43 | 4121859 | Ленточный зажим | 4 |
| 100 | 9749939 | Седло винта | 4 |
| 101 | 9749940 | Седло винта | 6 |
| 102 | 9750381 | Седло винта | 2 |
| 103 | 4482838 | Седло винта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
