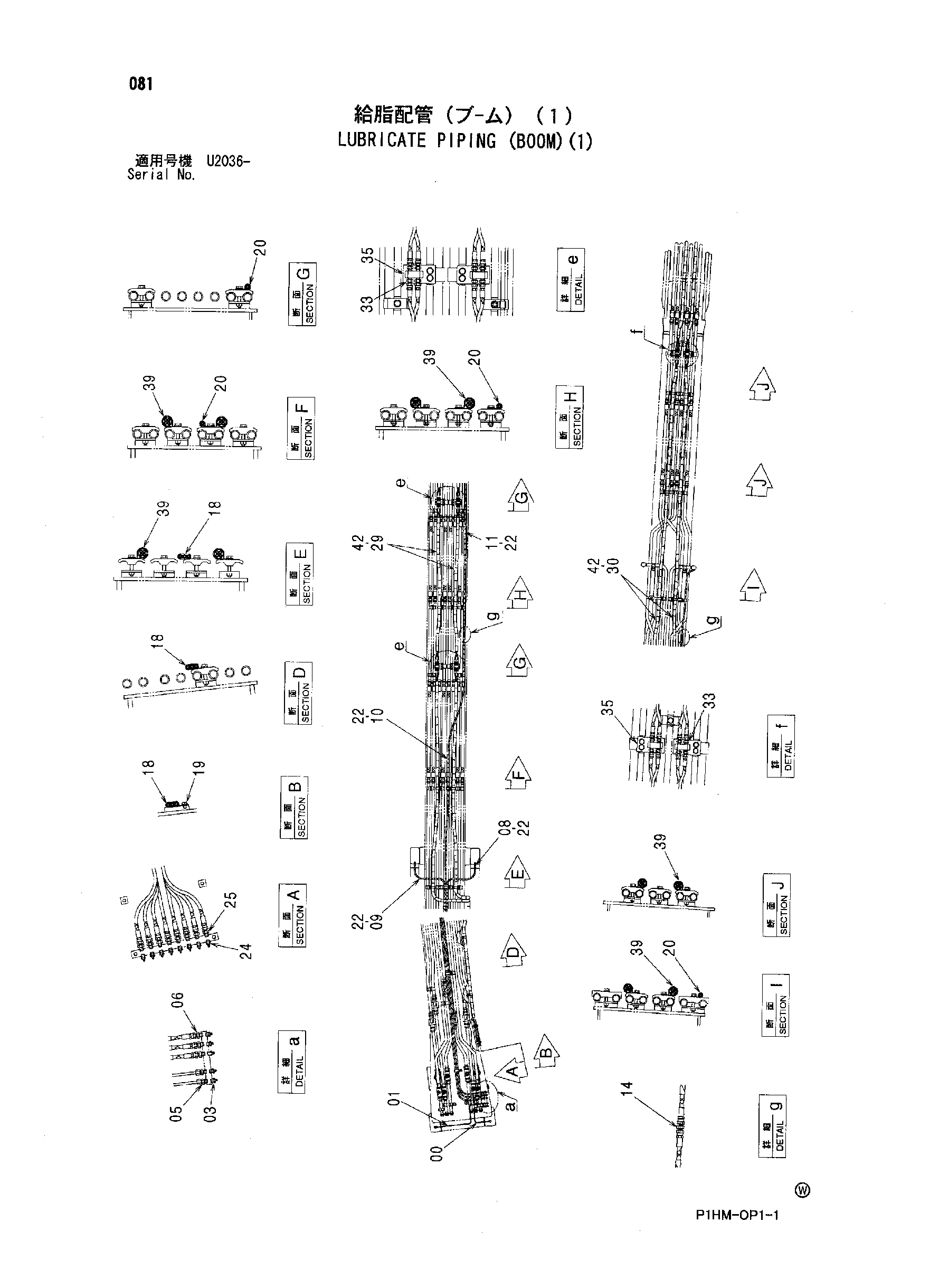

Трубопроводы системы смазки (стрела)(1) — HITACHI ZX350K
Заводская схема «Трубопроводы системы смазки (стрела)(1)» для HITACHI ZX350K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4482898 | Трубка | 1 |
| 01 | 4482899 | Трубка | 1 |
| 03 | J75482 | Пресс-маслёнка | 5 |
| 05 | 4130169 | Штуцер трубки | 2 |
| 06 | 4154651 | Адаптер | 3 |
| 08 | 4605050 | Шланг | 1 |
| 09 | 4605051 | Шланг | 1 |
| 10 | 4625604 | Шланг | 1 |
| 11 | 4471863 | Шланг | 1 |
| 14 | 4250473 | Адаптер | 2 |
| 18 | 4259817 | Зажим | 3 |
| 19 | J271016 | Болт с шайбой | 1 |
| 19A | J901016 | Болт | 1 |
| 19B | J222010 | Плоская шайба | 1 |
| 20 | 4190253 | Зажим | 5 |
| 22 | 4327293 | Защитный кожух | 24 |
| 24 | J75482 | Пресс-маслёнка | 8 |
| 25 | 4154651 | Адаптер | 8 |
| 29 | 4471863 | Шланг | 8 |
| 30 | 4627828 | Шланг | 8 |
| 33 | 4154651 | Адаптер | 48 |
| 35 | 8096858 | Блок | 6 |
| 39 | 4190264 | Зажим | 12 |
| 42 | 4487204 | Защитный кожух | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
