Центральный коллектор — HITACHI ZX350K

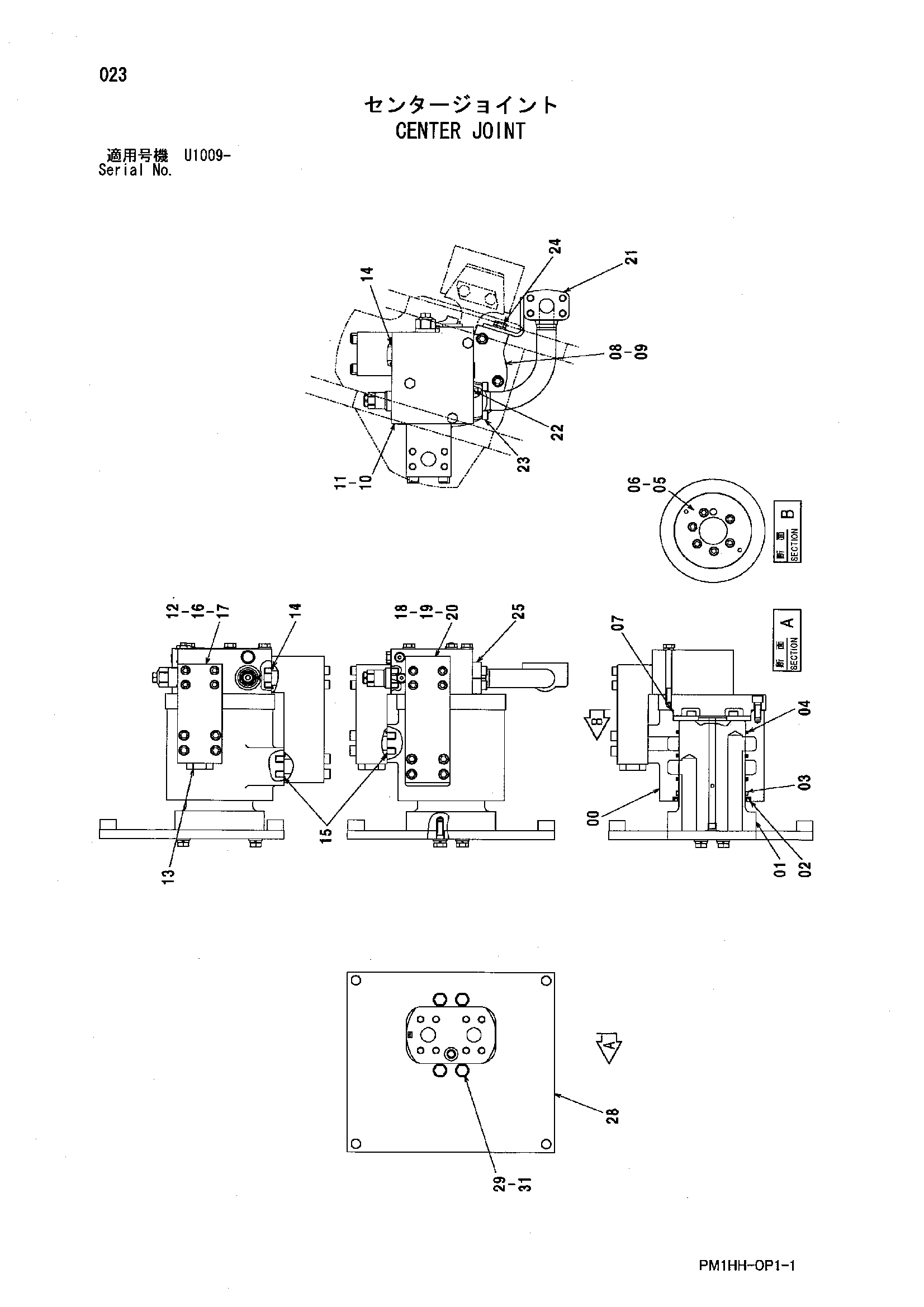

Заводская схема «Центральный коллектор» для HITACHI ZX350K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 1030999 | Корпус | 1 |
| 01 | 2048901 | Шпиндель | 1 |
| 01 | 2052527 | Шпиндель | 1 |
| 02 | 4086127 | Пылезащитное уплотнение | 1 |
| 03 | 4038304 | Уплотнительное кольцо | 1 |
| 04 | 4251186 | Уплотнение | 3 |
| 05 | 4486712 | Кольцо | 1 |
| 06 | M341020 | Болт с внутренним шестигранником | 6 |
| 07 | A811140 | Уплотнительное кольцо | 1 |
| 08 | 3097159 | Крышка | 1 |
| 09 | M341230 | Болт с внутренним шестигранником | 6 |
| 10 | 9135557 | Клапан | 1 |
| 11 | J271000 | Болт с шайбой | 3 |
| 11A | J901000 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 3097172 | Блок | 1 |
| 13 | 4113926 | Пробка | 1 |
| 13A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | A811035 | Уплотнительное кольцо | 2 |
| 15 | A811040 | Уплотнительное кольцо | 2 |
| 16 | M341075 | Болт с внутренним шестигранником | 4 |
| 17 | M341271 | Болт с внутренним шестигранником | 4 |
| 18 | 3104196 | Блок | 1 |
| 19 | M341011 | Болт с внутренним шестигранником | 4 |
| 20 | M341290 | Болт с внутренним шестигранником | 4 |
| 21 | 8087400 | Трубка | 1 |
| 22 | 966993 | Уплотнительное кольцо | 1 |
| 23 | M341030 | Болт с внутренним шестигранником | 4 |
| 24 | J271225 | Болт с шайбой | 1 |
| 24A | J901225 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 25 | 962453 | Разъёмный фланец | 2 |
| 28 | 8090693 | Пластина | 1 |
| 28 | 8101738 | Пластина | 1 |
| 29 | J271240 | Болт с шайбой | 4 |
| 29A | J901240 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 29 | J921650 | Болт | 4 |
| 31 | 4087197 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
