Трубопроводы системы смазки (рукоять) — HITACHI ZX350K

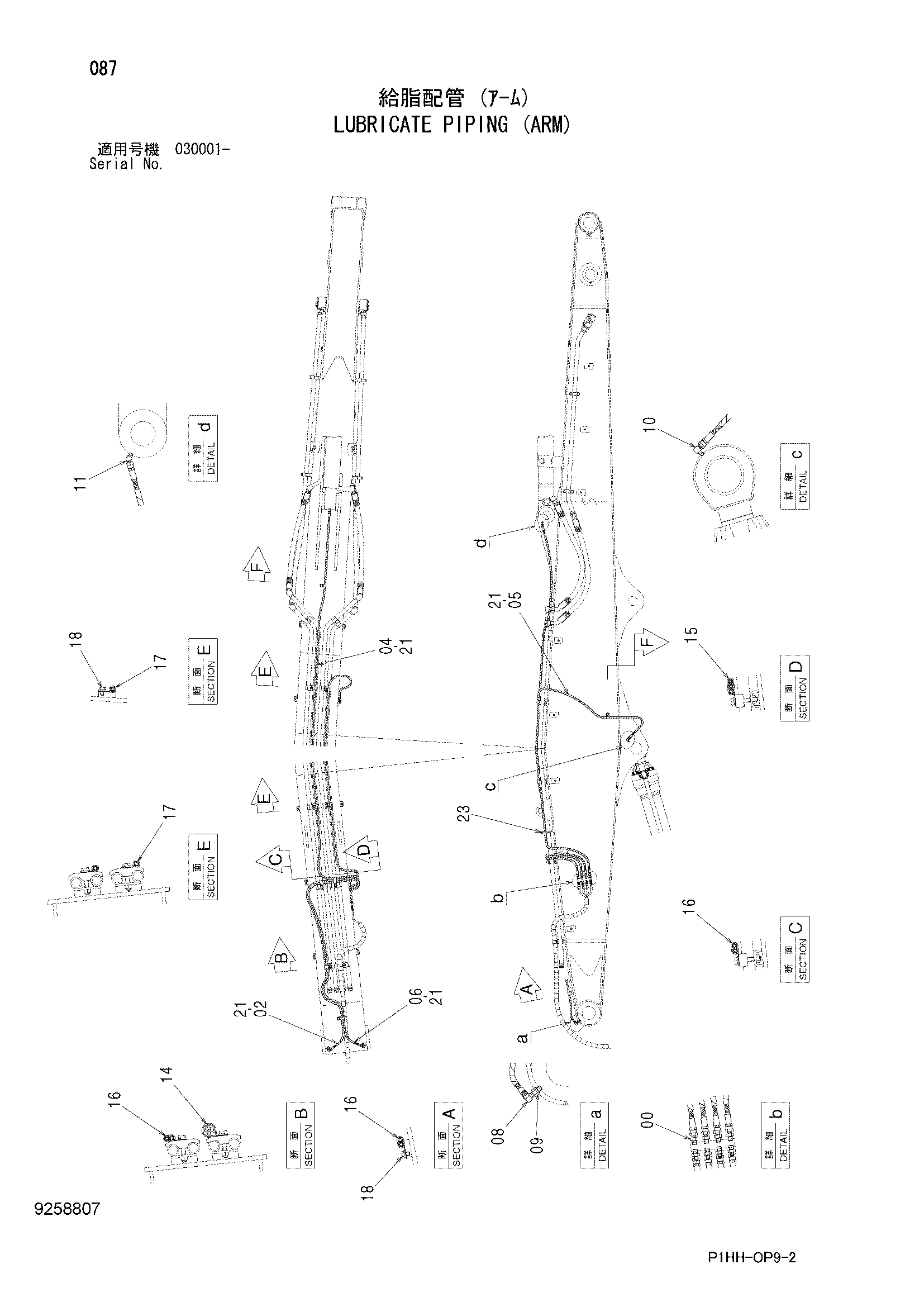

Заводская схема «Трубопроводы системы смазки (рукоять)» для HITACHI ZX350K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4154651 | Адаптер | 8 |
| 02 | 4486009 | Шланг | 1 |
| 04 | 4605051 | Шланг | 1 |
| 05 | 4269829 | Шланг | 1 |
| 06 | 4471851 | Шланг | 1 |
| 08 | 4154656 | Угловой штуцер | 2 |
| 09 | 4133999 | Соединение | 2 |
| 10 | 4256211 | Угловой штуцер | 1 |
| 11 | 4298745 | Угловой штуцер | 1 |
| 14 | 4190264 | Зажим | 1 |
| 15 | 4259817 | Зажим | 1 |
| 16 | 4190292 | Зажим | 3 |
| 17 | 4190275 | Зажим | 6 |
| 18 | J271016 | Болт с шайбой | 3 |
| 18A | J901016 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 21 | 4327293 | Защитный кожух | 20 |
| 23 | 4121859 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
