Схеар рама — HITACHI ZX350K

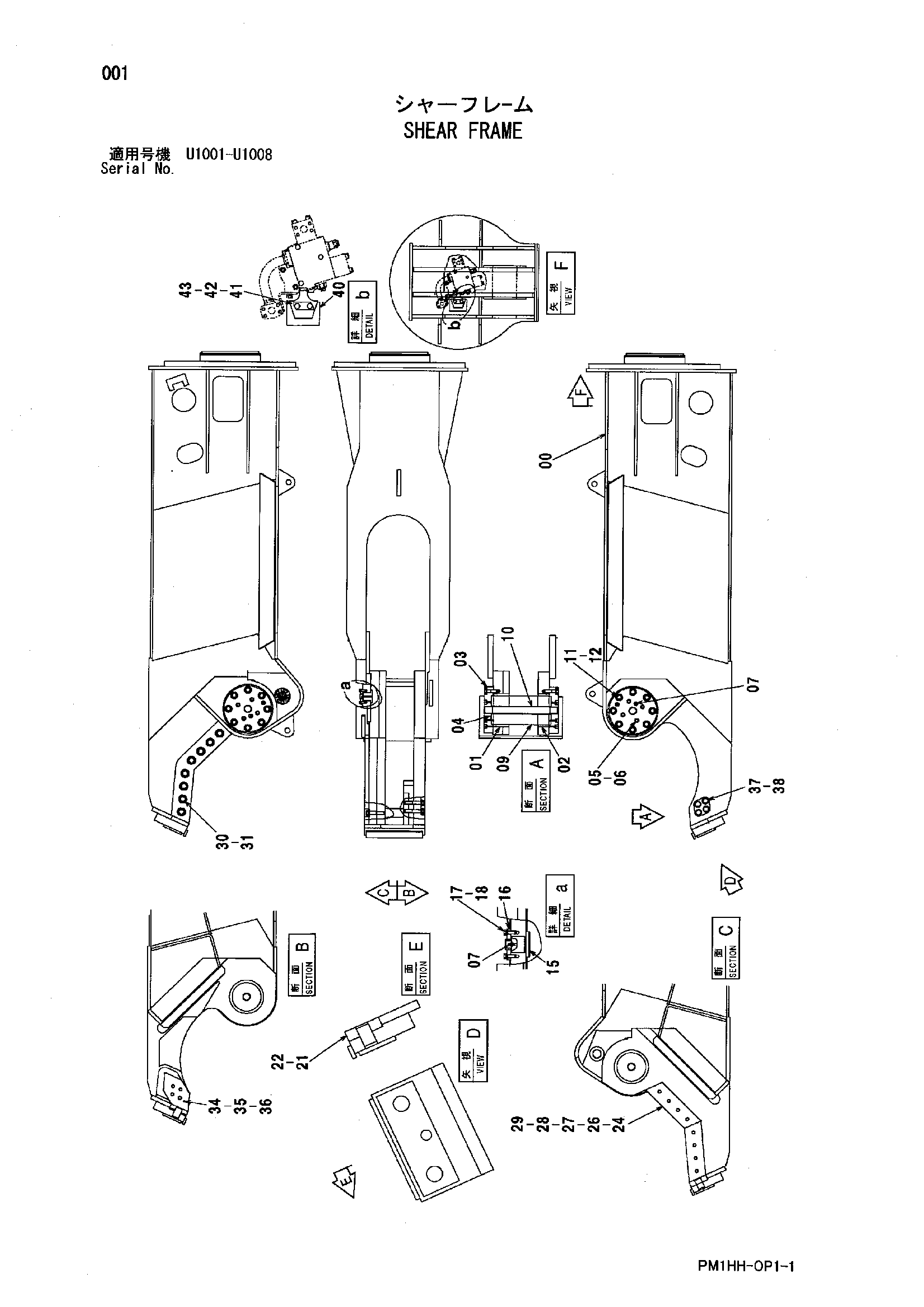

Заводская схема «Схеар рама» для HITACHI ZX350K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5008732 | Рама | 1 |
| 01 | 3097346 | Втулка | 1 |
| 02 | 3097348 | Втулка | 1 |
| 03 | 3097351 | Колпачок | 2 |
| 04 | 3094661 | Упорная шайба | 2 |
| 05 | J901050 | Болт | 8 |
| 06 | A590910 | Пружинная шайба | 8 |
| 07 | J75481 | Пресс-маслёнка | 5 |
| 09 | 4484377 | Вал | 1 |
| 10 | 4487710 | Шток TIE | 1 |
| 11 | J932085 | Болт | 16 |
| 12 | 4018545 | Шайба | 16 |
| 15 | 3097354 | Винт | 1 |
| 16 | 4470065 | Пластина | 1 |
| 17 | J901235 | Болт | 4 |
| 18 | A590912 | Пружинная шайба | 4 |
| 21 | 4470066 | Отвал | 1 |
| 22 | 4470067 | Регулировочная шайба | 3 |
| 24 | 3094663 замена: 3104299 | Отвал | 2 |
| 24 | 3094663 замена: J922402 | Отвал | 2 |
| 26 | 4487713 | Регулировочная шайба | 4 |
| 27 | 4487714 | Регулировочная шайба | 2 |
| 28 | 4487715 | Регулировочная шайба | 4 |
| 29 | 4487717 | Регулировочная шайба | 2 |
| 30 | J932404 замена: J782404 | Болт | 8 |
| 31 | 4085614 | Шайба | 8 |
| 34 | 3094664 | Отвал | 1 |
| 35 | 4487724 | Регулировочная шайба | 1 |
| 36 | 4487725 | Регулировочная шайба | 3 |
| 37 | J932406 замена: J782406 | Болт | 4 |
| 38 | 4085614 | Шайба | 4 |
| 40 | 4602436 | Стопорная пластина | 1 |
| 41 | 4602437 | Ограничитель | 1 |
| 42 | 4602447 | Стопорная шайба | 1 |
| 43 | J921230 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
