Гидроцилиндр стрелы (правый) — HITACHI ZX350K

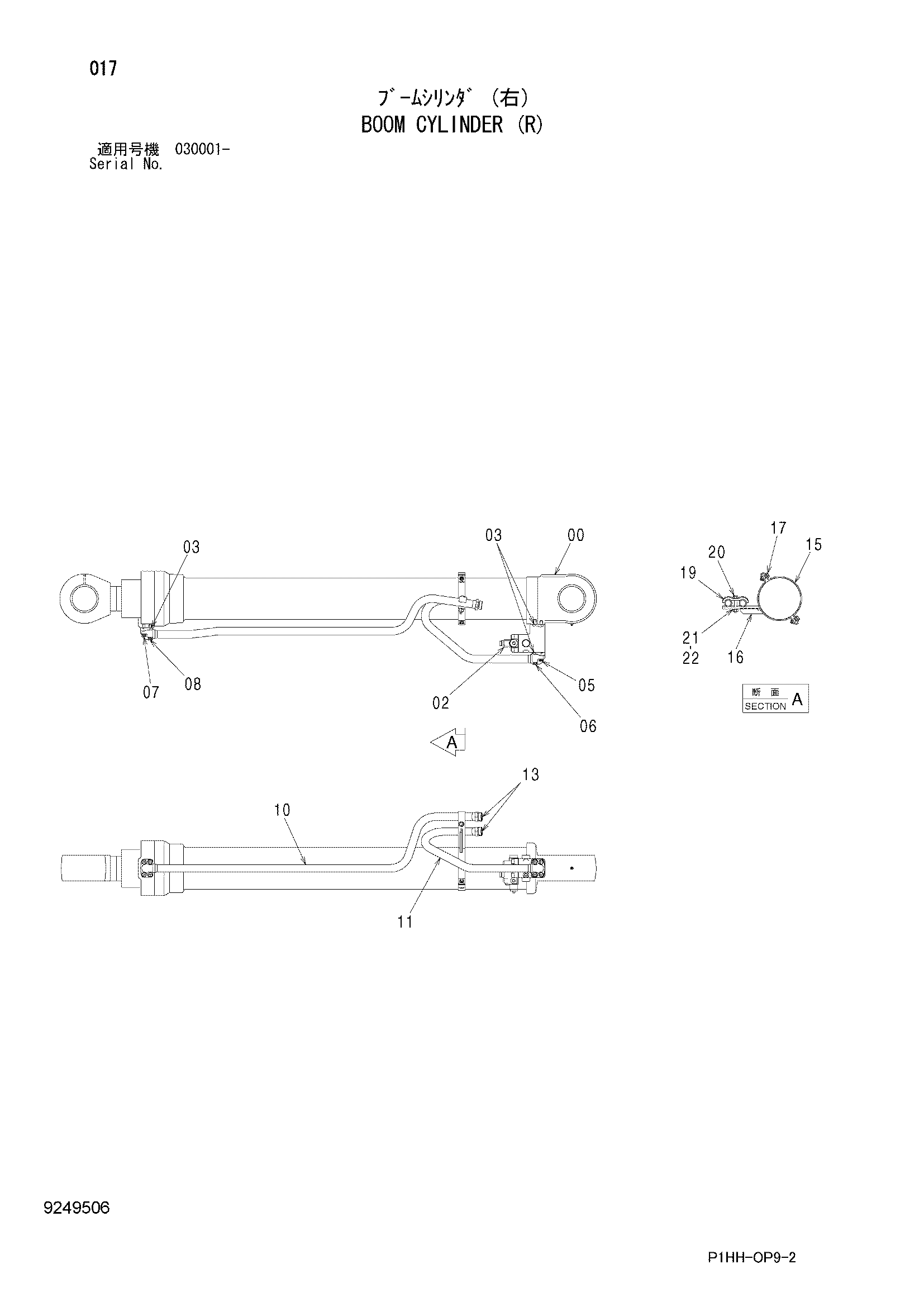

Заводская схема «Гидроцилиндр стрелы (правый)» для HITACHI ZX350K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4632388 | Гидроцилиндр стрелы | 1 |
| 02 | 4486034 | Удерживающий клапан | 1 |
| 03 | A811035 | Уплотнительное кольцо | 3 |
| 05 | J781212 | Болт с внутренним шестигранником | 2 |
| 06 | J781214 | Болт с внутренним шестигранником | 2 |
| 07 | J781245 | Болт с внутренним шестигранником | 2 |
| 08 | J781260 | Болт с внутренним шестигранником | 2 |
| 10 | 8100199 | Трубка | 1 |
| 11 | 8100200 | Трубка | 1 |
| 13 | 4187328 | Уплотнительное кольцо | 2 |
| 15 | 3059948 | Хомут | 1 |
| 16 | 8100201 | Хомут | 1 |
| 17 | J271035 | Болт с шайбой | 2 |
| 17A | J901035 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 19 | 4229234 | Хомут трубки | 1 |
| 20 | J901265 | Болт | 1 |
| 21 | J950012 | Гайка | 1 |
| 22 | A590912 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
