Рукоять — HITACHI ZX350K

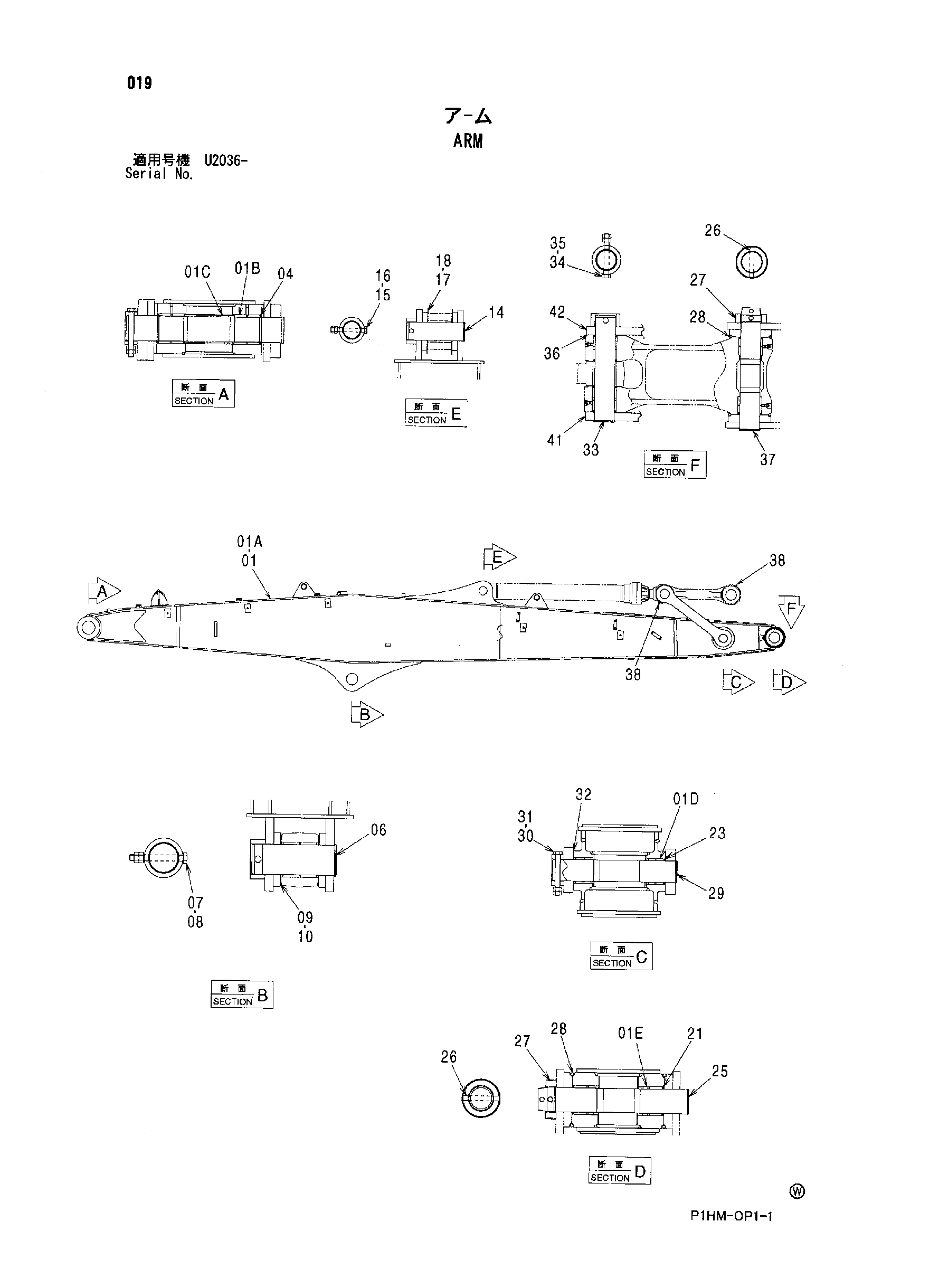

Заводская схема «Рукоять» для HITACHI ZX350K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7048114 | Рукоять | 1 |
| 01A | 6022897 | Рукоять | 1 |
| 01B | 3026077 | Втулка | 2 |
| 01C | 4475948 | Проставка | 1 |
| 01D | 4409122 | Втулка | 2 |
| 01E | 4409178 | Втулка | 2 |
| 04 | 4074008 | Пылезащитное уплотнение | 2 |
| 06 | 4620597 | Палец | 1 |
| 07 | J932013 | Болт | 1 |
| 08 | J951020 | Гайка | 2 |
| 09 | 4189839 | Регулировочная шайба 1.2mm | 1 |
| 10 | 4189838 | Регулировочная шайба 2.3mm | 1 |
| 14 | 3088578 | Палец | 1 |
| 15 | 4435124 | Стопорный палец | 1 |
| 16 | J950016 | Гайка | 2 |
| 17 | 4444288 | Упорная пластина 1.0mm | 2 |
| 18 | 4444289 | Упорная пластина 2.0mm | 1 |
| 21 | 4067902 | Пылезащитное уплотнение | 2 |
| 23 | 4084578 | Пылезащитное уплотнение | 2 |
| 25 | 3088577 | Палец | 1 |
| 26 | 4454560 | Палец | 2 |
| 27 | 4454561 | Кольцо | 2 |
| 28 | 4089028 | Уплотнительное кольцо | 4 |
| 29 | 3088579 | Палец | 1 |
| 30 | 4435124 | Стопорный палец | 1 |
| 31 | J950016 | Гайка | 2 |
| 32 | 4450011 | Упорная пластина 2.0mm | 2 |
| 33 | 3088581 | Палец | 1 |
| 34 | 4435126 | Стопорный палец | 1 |
| 35 | J950020 | Гайка | 2 |
| 36 | 4450012 | Упорная пластина 1.0mm | 4 |
| 37 | 3088580 | Палец | 1 |
| 38 | J75481 | Пресс-маслёнка | 4 |
| 41 | 3057230 | Тяга | 1 |
| 42 | 8082975 | Тяга | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
