Трубопроводы системы смазки (верхний стрела) — HITACHI ZX350K

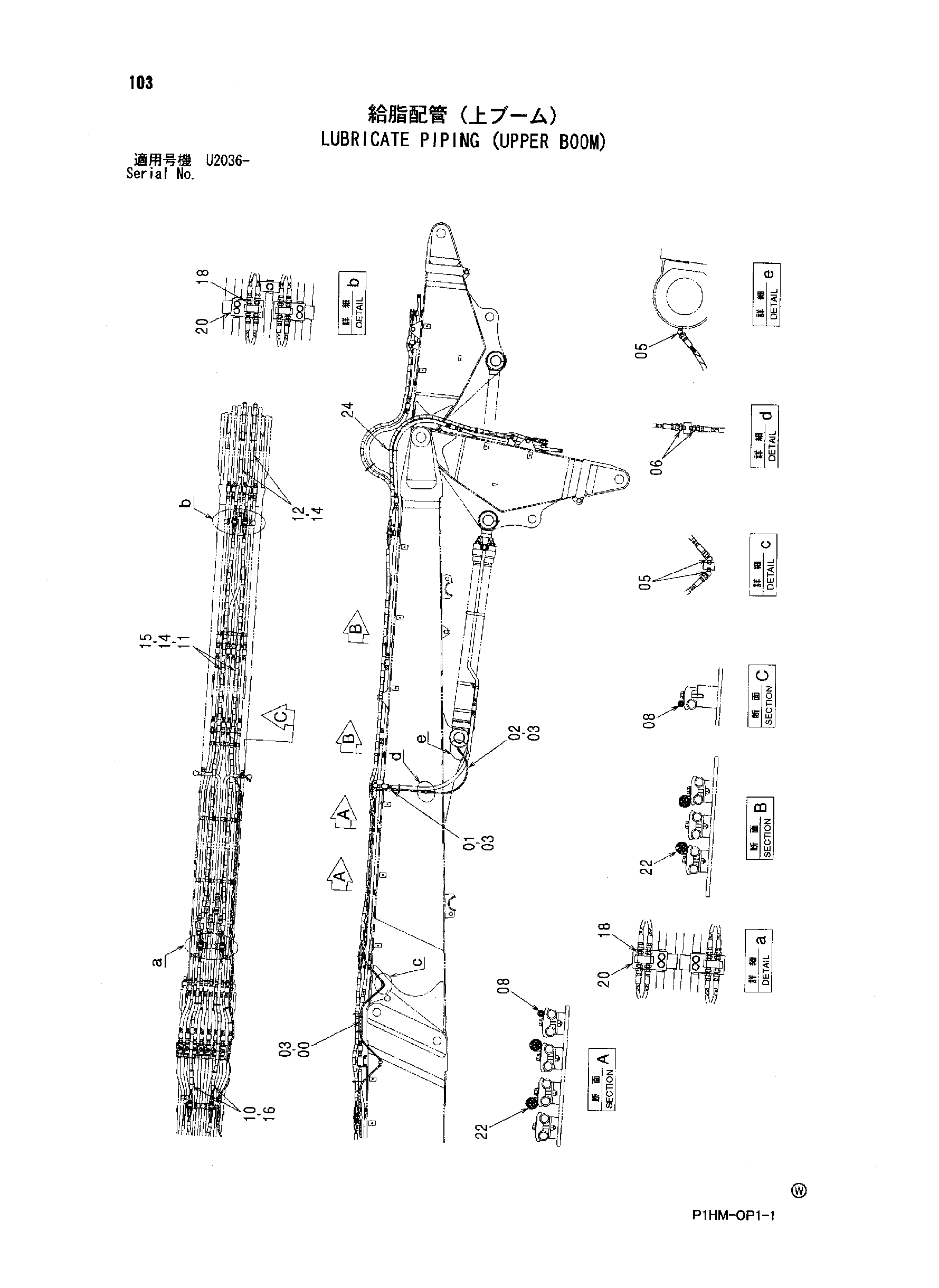

Заводская схема «Трубопроводы системы смазки (верхний стрела)» для HITACHI ZX350K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4482928 | Шланг | 1 |
| 01 | 4486020 | Шланг | 1 |
| 02 | 4437551 | Шланг | 1 |
| 03 | 4327293 | Защитный кожух | 9 |
| 05 | 4154655 | Угловой штуцер | 3 |
| 06 | 4154651 | Адаптер | 2 |
| 08 | 4190253 | Зажим | 3 |
| 10 | 4470128 | Шланг | 8 |
| 11 | 4613749 | Шланг | 8 |
| 12 | 4486012 | Шланг | 8 |
| 14 | 4487203 | Защитный кожух | 4 |
| 15 | 4487204 | Защитный кожух | 2 |
| 16 | 4487205 | Защитный кожух | 2 |
| 18 | 4154651 | Адаптер | 32 |
| 20 | 8096858 | Блок | 4 |
| 22 | 4190264 | Зажим | 8 |
| 24 | 4121859 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
