Вспомогательный трубопроводы (вставка стрела)(удлинённый вылет демонтажный передний) — HITACHI ZX350K

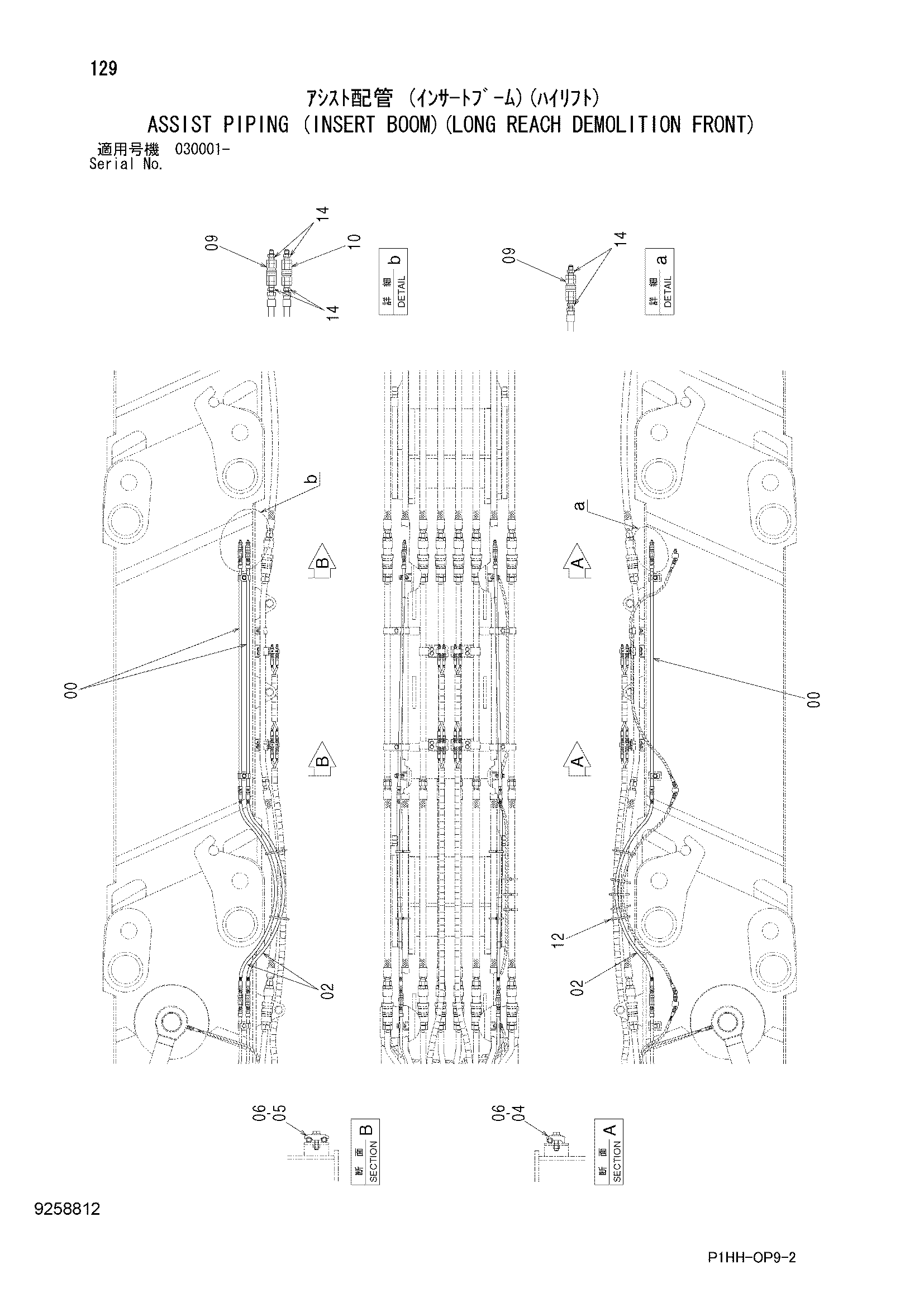

Заводская схема «Вспомогательный трубопроводы (вставка стрела)(удлинённый вылет демонтажный передний)» для HITACHI ZX350K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9765398 | Трубка | 3 |
| 02 | 4304423 | Шланг | 3 |
| 04 | 4190124 | Хомут трубки | 2 |
| 05 | 4189858 | Хомут трубки | 2 |
| 06 | J271250 | Болт с шайбой | 4 |
| 06A | J901250 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 09 | 4059552 | Самоуплотняющееся соединение | 2 |
| 09A | 4644532 | Пылезащитный колпачок | 1 |
| 09B | 4644533 | Пылезащитный колпачок | 1 |
| 10 | 4232933 | Самоуплотняющееся соединение | 1 |
| 10A | 4644532 | Пылезащитный колпачок | 1 |
| 10B | 4644533 | Пылезащитный колпачок | 1 |
| 12 | 4121859 | Ленточный зажим | 6 |
| 14 | 4154652 | Адаптер | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
