Стрела трубопроводы (нижний) — HITACHI ZX350K

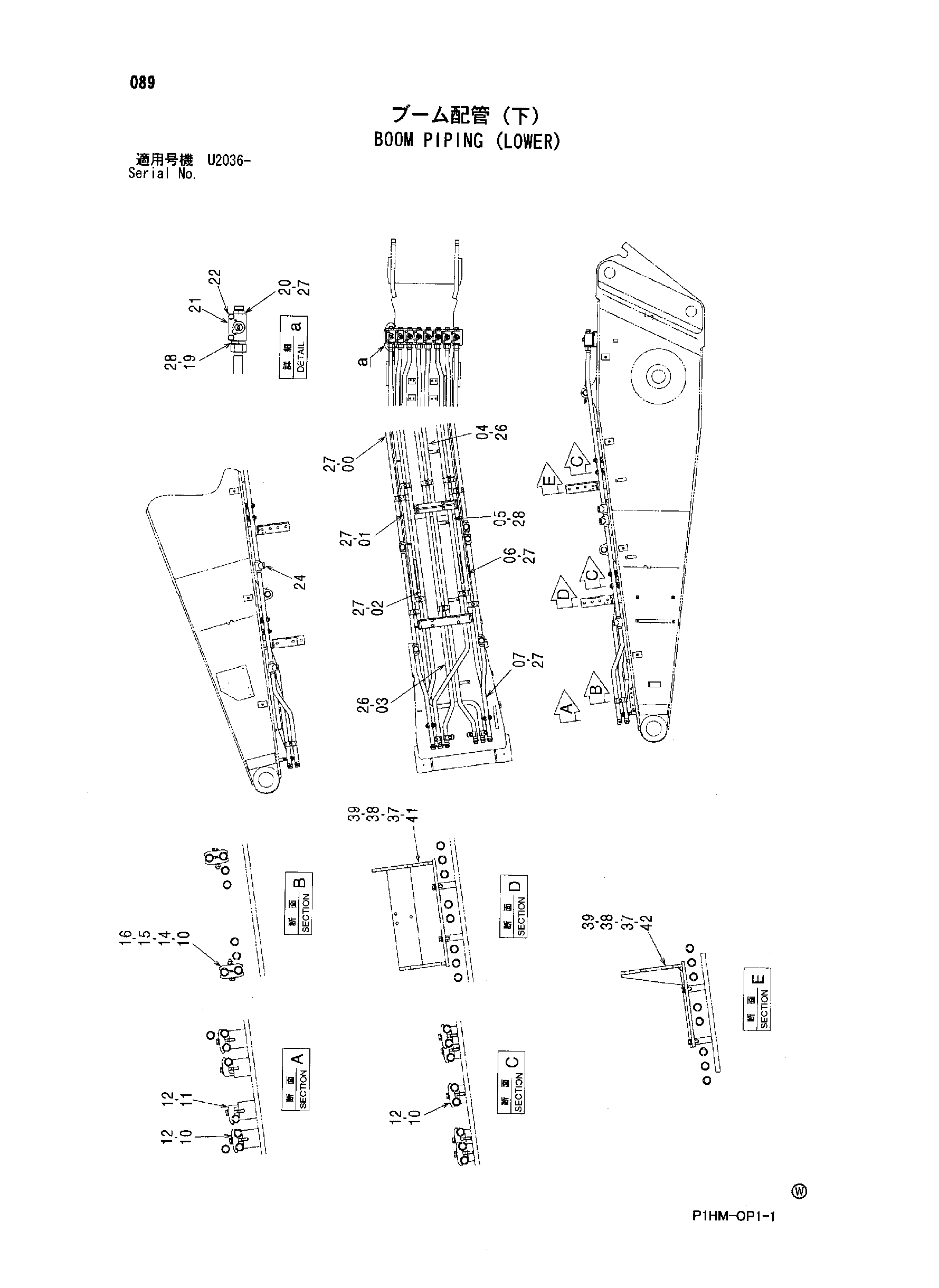

Заводская схема «Стрела трубопроводы (нижний)» для HITACHI ZX350K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8096828 | Трубка | 1 |
| 01 | 8096829 | Трубка | 1 |
| 02 | 8096830 | Трубка | 1 |
| 03 | 8096831 | Трубка | 1 |
| 04 | 8096832 | Трубка | 1 |
| 05 | 8096833 | Трубка | 1 |
| 06 | 8096834 | Трубка | 1 |
| 07 | 8096835 | Трубка | 1 |
| 10 | 4189860 | Хомут трубки | 16 |
| 11 | 4190127 | Хомут трубки | 2 |
| 12 | J271270 | Болт с шайбой | 14 |
| 12A | J901270 | Болт | 1 |
| 12B | J222012 | Плоская шайба | 1 |
| 14 | J271280 | Болт с шайбой | 2 |
| 14A | J901280 | Болт | 1 |
| 14B | J222012 | Плоская шайба | 1 |
| 15 | A590912 | Пружинная шайба | 2 |
| 16 | J950012 | Гайка | 2 |
| 19 | 4205196 | Адаптер | 8 |
| 19A | 4506429 | Уплотнительное кольцо | 1 |
| 20 | 4189535 | Адаптер | 8 |
| 20A | 4506429 | Уплотнительное кольцо | 1 |
| 21 | 4447675 | Запорный клапан | 8 |
| 22 | J271090 | Болт с шайбой | 16 |
| 22A | J901090 | Болт | 1 |
| 22B | J222010 | Плоская шайба | 1 |
| 24 | 4113926 | Пробка | 5 |
| 24A | 4506429 | Уплотнительное кольцо | 1 |
| 26 | 4187308 | Уплотнительное кольцо | 2 |
| 27 | 4187328 | Уплотнительное кольцо | 13 |
| 28 | 4187329 | Уплотнительное кольцо | 9 |
| 37 | A590112 | Плоская шайба | 8 |
| 38 | A590912 | Пружинная шайба | 8 |
| 39 | J901235 | Болт | 8 |
| 41 | 8097159 | Кронштейн | 1 |
| 42 | 8097160 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
