Стрела (верхний) — HITACHI ZX350K

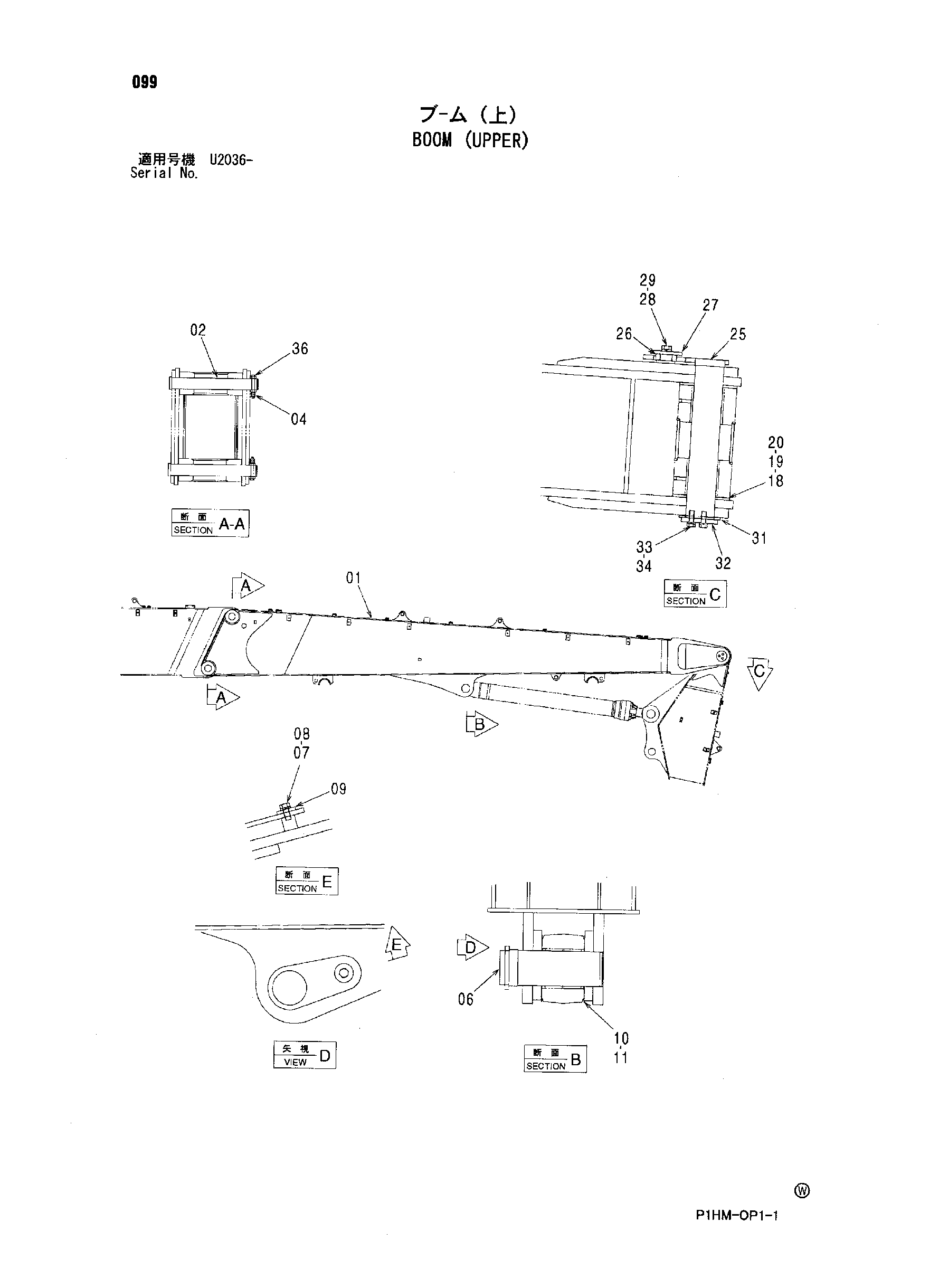

Заводская схема «Стрела (верхний)» для HITACHI ZX350K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8100049 | Стрела верхний | 1 |
| 02 | 4620598 | Палец | 2 |
| 04 | J951020 | Гайка | 4 |
| 06 | 8080628 | Палец | 1 |
| 07 | J921840 | Болт | 1 |
| 08 | J257218 | Пружинная шайба | 1 |
| 09 | 4441471 | Пластина | 1 |
| 10 | 4445635 | Упорная пластина 1.0mm | 2 |
| 11 | 4445636 | Упорная пластина 2.0mm | 1 |
| 18 | 4445635 | Упорная пластина 1.0mm | 2 |
| 19 | 4445636 | Упорная пластина 2.0mm | 1 |
| 20 | 4460373 | Упорная пластина 1.5mm | 1 |
| 25 | 8092014 | Палец | 1 |
| 26 | 4611688 | Блок | 1 |
| 27 | 4611733 | Пластина | 1 |
| 28 | J922245 | Болт | 1 |
| 29 | J257222 | Пружинная шайба | 1 |
| 31 | 4611648 | Проставка | 1 |
| 32 | 4611642 | Ограничитель | 1 |
| 33 | J921850 | Болт | 3 |
| 34 | J257218 | Пружинная шайба | 3 |
| 36 | J932012 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
