Гидроцилиндр ковша защита — HITACHI ZX350K

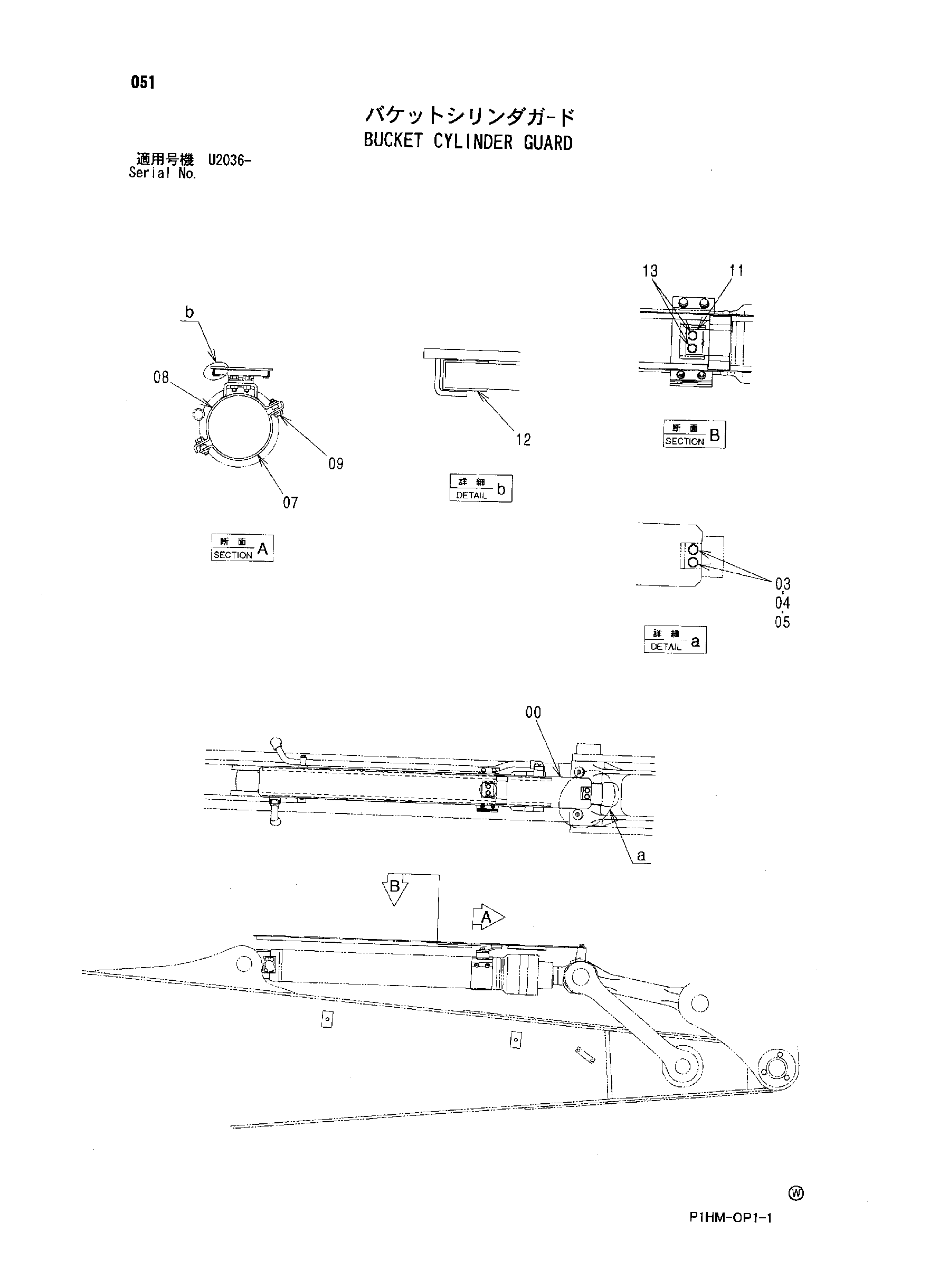

Заводская схема «Гидроцилиндр ковша защита» для HITACHI ZX350K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8097427 | Крышка | 1 |
| 03 | J901225 | Болт | 2 |
| 04 | A590112 | Плоская шайба | 2 |
| 05 | A590912 | Пружинная шайба | 2 |
| 07 | 8097428 | Хомут | 1 |
| 08 | 8097429 | Хомут | 1 |
| 09 | J271035 | Болт с шайбой | 4 |
| 09A | J901035 | Болт | 1 |
| 09B | J222010 | Плоская шайба | 1 |
| 11 | 9762979 | Кронштейн | 1 |
| 12 | 4352044 | Резиновая прокладка | 2 |
| 13 | J271030 | Болт с шайбой | 2 |
| 13A | J901030 | Болт | 1 |
| 13B | J222010 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
