Позиционирование гидроцилиндр — HITACHI ZX350K

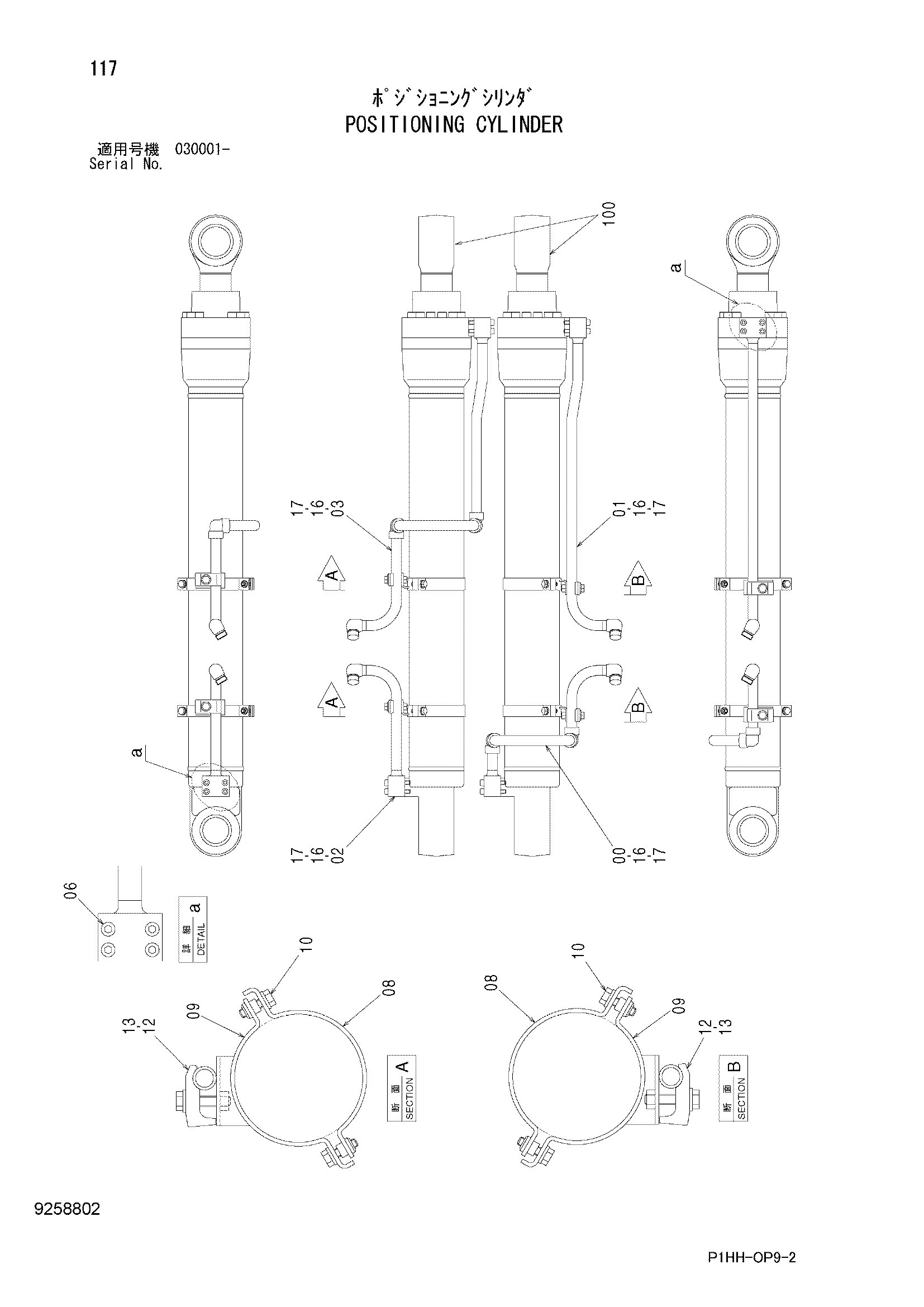

Заводская схема «Позиционирование гидроцилиндр» для HITACHI ZX350K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8103113 | Трубка | 1 |
| 01 | 8103114 | Трубка | 1 |
| 02 | 9765385 | Трубка | 1 |
| 03 | 8103115 | Трубка | 1 |
| 06 | M341060 | Болт с внутренним шестигранником | 16 |
| 08 | 8103123 | Хомут | 4 |
| 09 | 8103124 | Хомут | 4 |
| 10 | J271035 | Болт с шайбой | 8 |
| 10A | J901035 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | 4190126 | Хомут трубки | 4 |
| 13 | J271255 | Болт с шайбой | 4 |
| 13A | J901255 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 16 | 4187308 | Уплотнительное кольцо | 4 |
| 17 | 4506430 | Уплотнительное кольцо | 4 |
| 100 | 9197761 | Гидроцилиндр ковша | 2 |
| 100A | 4449579 | Гидроцилиндр ковша | 1 |
| 100B | 4352398 | Втулка | 2 |
| 100C | 4352400 | Втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
