Поворот трубопроводы (стрела) — HITACHI ZX350K

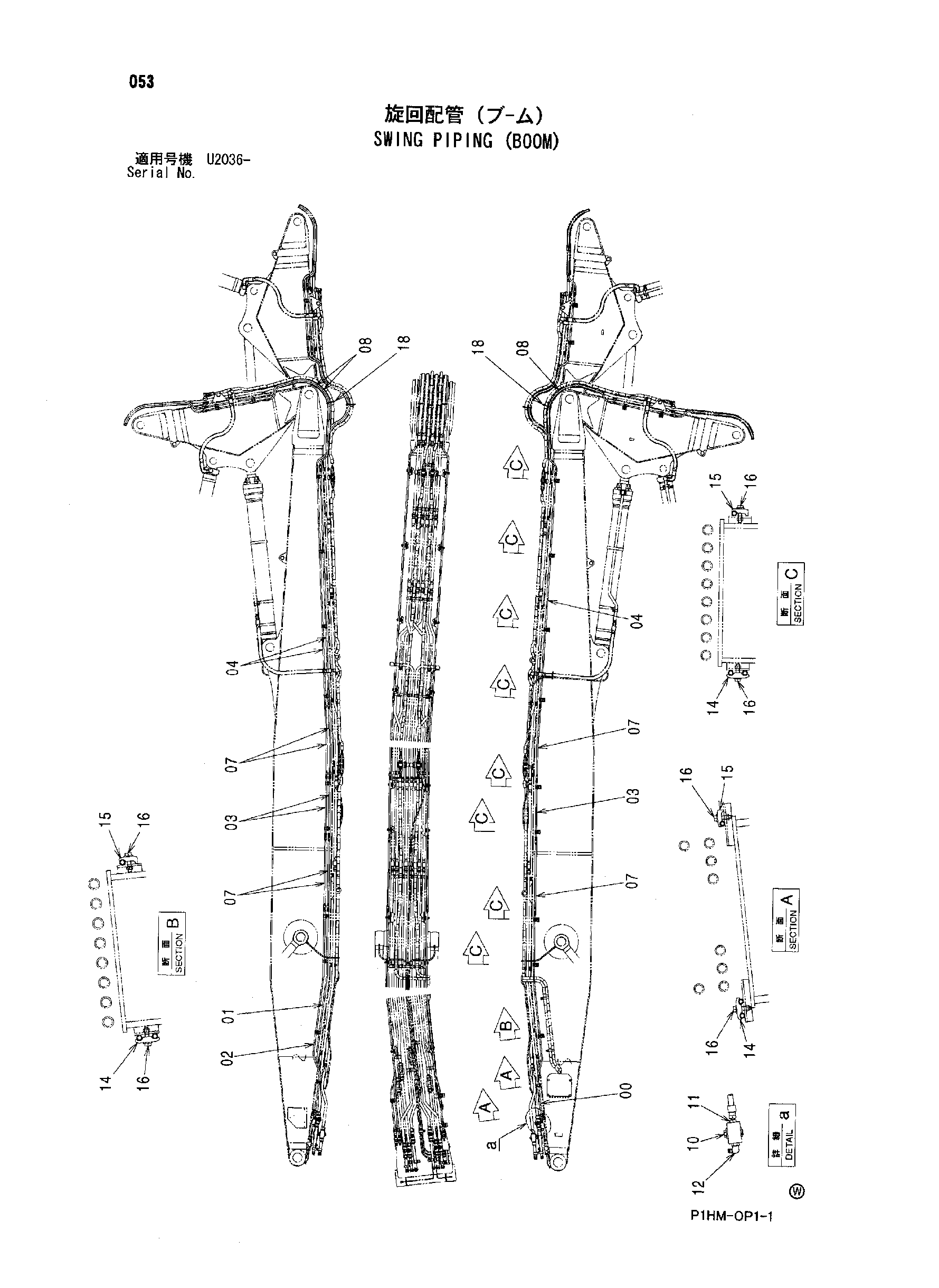

Заводская схема «Поворот трубопроводы (стрела)» для HITACHI ZX350K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8098371 | Трубка | 1 |
| 01 | 8098372 | Трубка | 1 |
| 02 | 8098373 | Трубка | 1 |
| 03 | 9763435 | Трубка | 3 |
| 04 | 9763436 | Трубка | 3 |
| 07 | 4294860 | Шланг | 6 |
| 08 | 4486180 | Шланг | 3 |
| 10 | 4211313 | Запорный клапан | 3 |
| 11 | 4200466 | Адаптер | 3 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4154671 | Угловой штуцер | 3 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4189858 | Хомут трубки | 11 |
| 15 | 4190124 | Хомут трубки | 11 |
| 16 | J271250 | Болт с шайбой | 22 |
| 16A | J901250 | Болт | 1 |
| 16B | J222012 | Плоская шайба | 1 |
| 18 | 4121859 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
