Гидролинии рабочего оборудования (2.8m вставка стрела) — HITACHI ZX350K

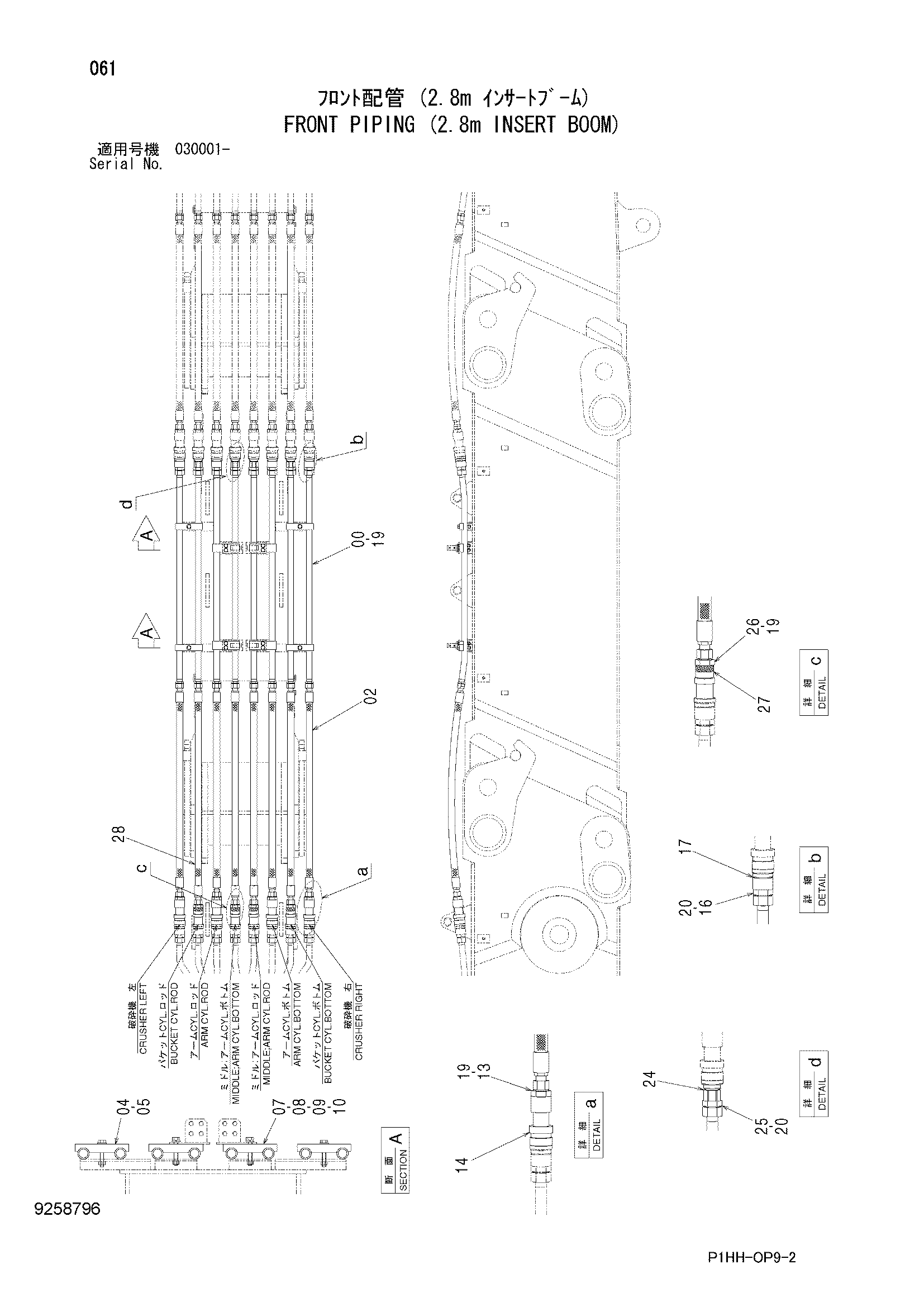

Заводская схема «Гидролинии рабочего оборудования (2.8m вставка стрела)» для HITACHI ZX350K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9765394 | Трубка | 8 |
| 02 | 4250898 | Шланг | 4 |
| 04 | 4646349 | Хомут трубки | 4 |
| 05 | J271270 | Болт с шайбой | 4 |
| 05A | J901270 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 07 | 4646350 | Хомут трубки | 4 |
| 08 | J901275 | Болт | 8 |
| 09 | A590112 | Плоская шайба | 8 |
| 10 | A590912 | Пружинная шайба | 8 |
| 13 | A853108 | Адаптер | 4 |
| 13A | 970860 | Уплотнительное кольцо | 1 |
| 14 | 4613627 | Муфта | 4 |
| 16 | A853100 | Адаптер | 4 |
| 16A | 970860 | Уплотнительное кольцо | 1 |
| 17 | 4613628 | Муфта | 4 |
| 19 | 4187328 | Уплотнительное кольцо | 16 |
| 20 | 4187329 | Уплотнительное кольцо | 8 |
| 24 | 4633854 | Муфта | 4 |
| 25 | A853180 | Адаптер | 4 |
| 25A | 4506429 | Уплотнительное кольцо | 1 |
| 26 | A853188 | Адаптер | 4 |
| 26A | 4506429 | Уплотнительное кольцо | 1 |
| 27 | 4633852 | Муфта | 4 |
| 28 | 4265832 | Шланг | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
