Трубопроводы системы смазки (стрела)(2) — HITACHI ZX350K

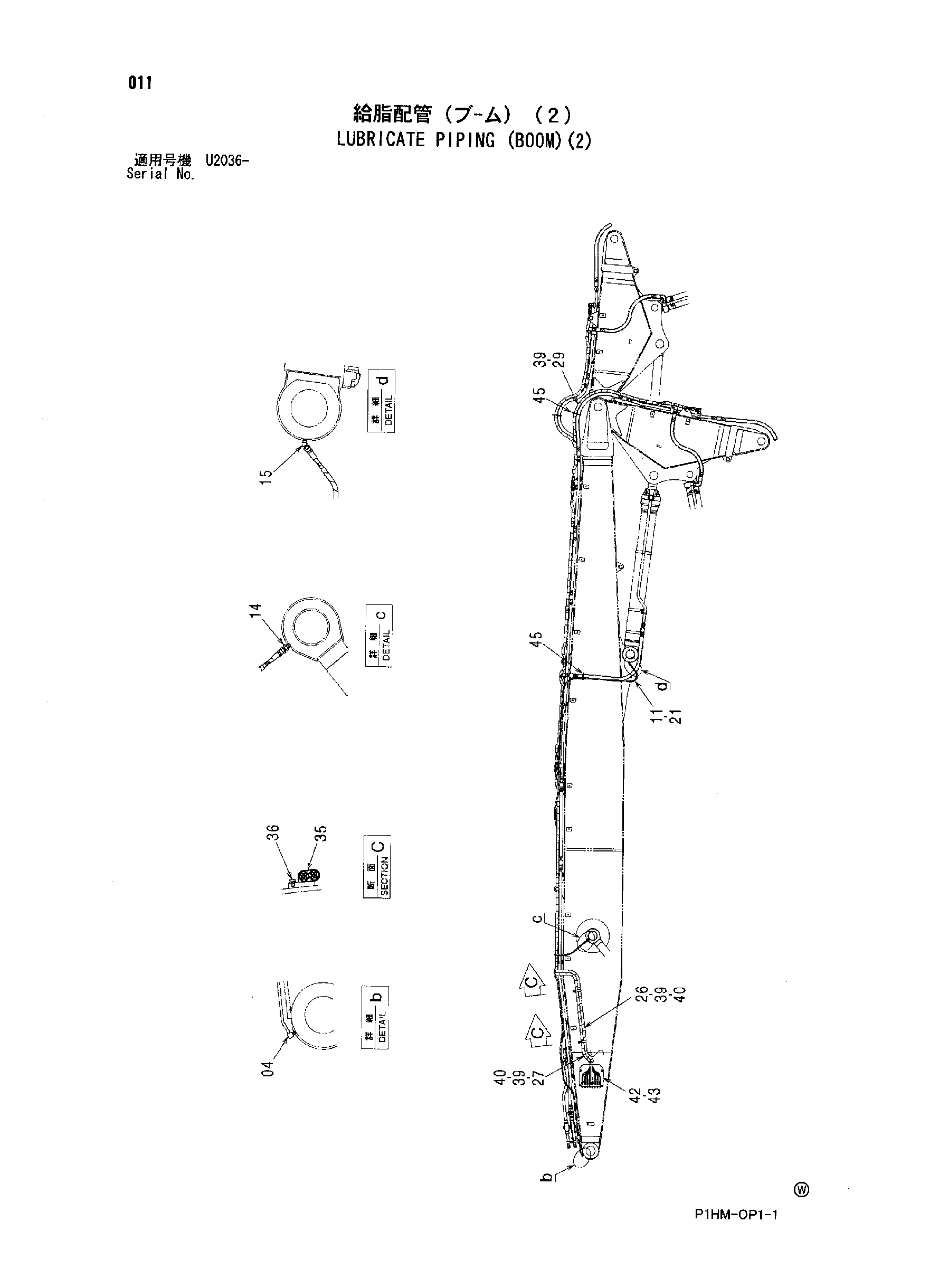

Заводская схема «Трубопроводы системы смазки (стрела)(2)» для HITACHI ZX350K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4130174 | Штуцер трубки | 2 |
| 11 | 4486007 | Шланг | 1 |
| 14 | 4154651 | Адаптер | 2 |
| 15 | 4154655 | Угловой штуцер | 1 |
| 21 | 4327293 | Защитный кожух | 4 |
| 26 | 4627826 | Шланг | 4 |
| 27 | 4627827 | Шланг | 4 |
| 29 | 4486012 | Шланг | 8 |
| 35 | 4470169 | Зажим | 2 |
| 36 | J271016 | Болт с шайбой | 2 |
| 36A | J901016 | Болт | 1 |
| 36B | J222010 | Плоская шайба | 1 |
| 39 | 4487203 | Защитный кожух | 4 |
| 40 | 4487204 | Защитный кожух | 2 |
| 42 | 4487202 | Крышка | 1 |
| 43 | J271225 | Болт с шайбой | 4 |
| 43A | J901225 | Болт | 1 |
| 43B | J222012 | Плоская шайба | 1 |
| 45 | 4121859 | Ленточный зажим | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
