Нижний стрела — HITACHI ZX350K

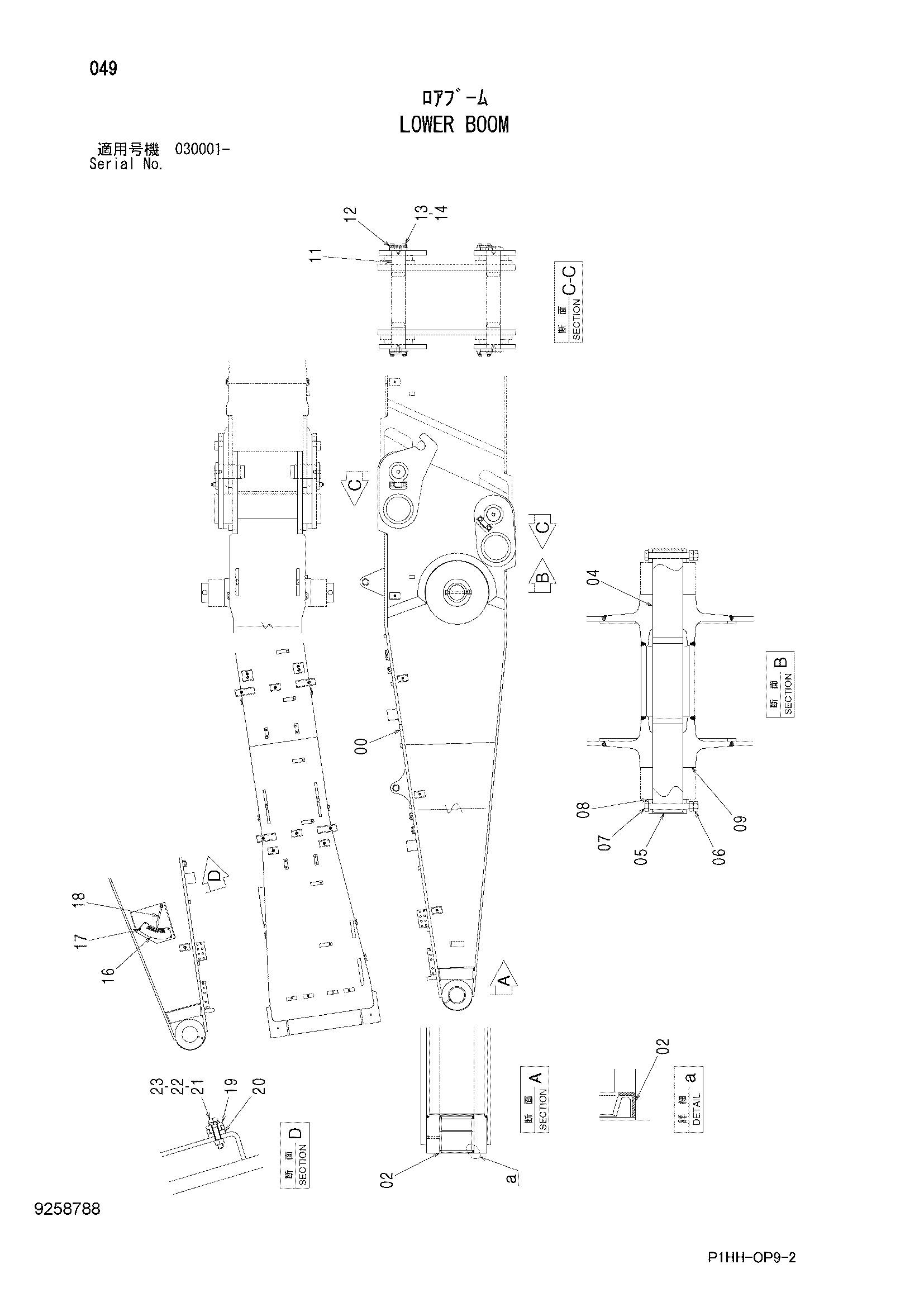

Заводская схема «Нижний стрела» для HITACHI ZX350K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7049845 | Стрела нижний | 1 |
| 02 | 4085479 | Пылезащитное уплотнение | 2 |
| 04 | 3079491 | Палец | 1 |
| 05 | 4205110 | Ограничитель | 2 |
| 06 | J950020 | Гайка | 4 |
| 07 | 4435584 | Стопорный палец | 2 |
| 08 | 4445637 | Упорная пластина 1.0mm | 2 |
| 09 | 4450015 | Упорная пластина 1.0mm | 2 |
| 11 | 9765519 | Палец | 4 |
| 12 | 4636029 | Кронштейн | 4 |
| 13 | J901440 | Болт | 8 |
| 14 | A590914 | Пружинная шайба | 8 |
| 16 | 3095539 | Информационная табличка | 1 |
| 17 | J650614 | Винт | 4 |
| 18 | 4475949 | Поинтер | 1 |
| 19 | 4475950 | Проставка | 1 |
| 20 | 4475951 | Шайба | 1 |
| 21 | J900840 | Болт | 1 |
| 22 | A590108 | Плоская шайба | 1 |
| 23 | A590908 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
