Орошение трубопроводы (рукоять)(2P-BOOM) — HITACHI ZX350K

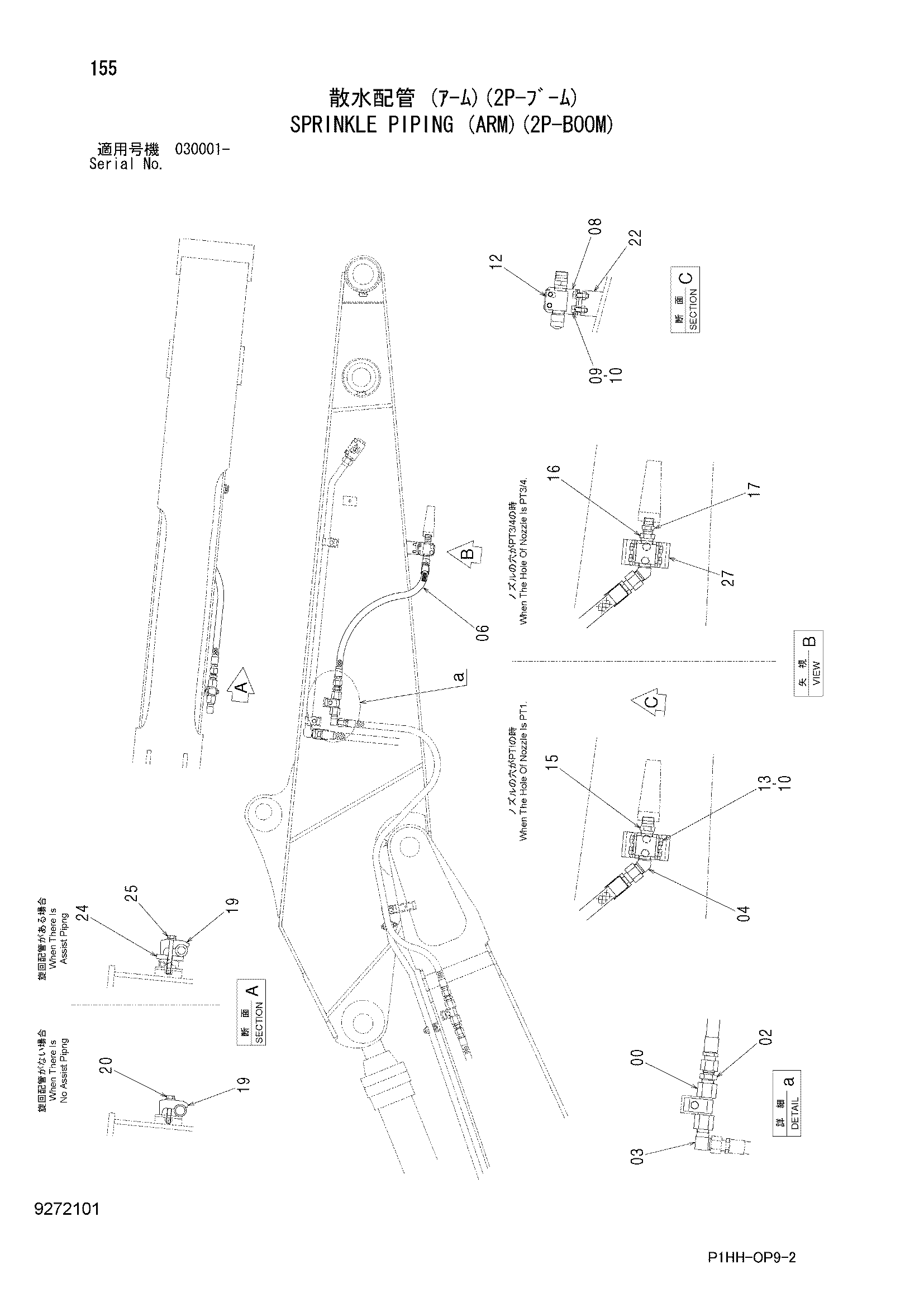

Заводская схема «Орошение трубопроводы (рукоять)(2P-BOOM)» для HITACHI ZX350K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4610917 | Трубка | 1 |
| 02 | 94-1305 | Адаптер | 1 |
| 03 | 94-1405 | Угловой штуцер | 1 |
| 04 | 94-1505 | Угловой штуцер | 1 |
| 06 | 4268941 | Шланг | 1 |
| 08 | 8092688 | Кронштейн | 1 |
| 09 | J901235 | Болт | 2 |
| 10 | A590912 | Пружинная шайба | 6 |
| 12 | 4615170 | Блок | 1 |
| 13 | J901230 | Болт | 4 |
| 15 | 94-1705 | Адаптер | 1 |
| 16 | 94-1604 | Переходник | 1 |
| 17 | 94-1704 | Адаптер | 1 |
| 19 | 4190127 | Хомут трубки | 1 |
| 20 | J271270 | Болт с шайбой | 1 |
| 20A | J901270 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 22 | 9761060 | Кронштейн | 1 |
| 23 | 9749939 | Седло винта | 1 |
| 24 | 4643154 | Проставка | 1 |
| 25 | J271200 | Болт с шайбой | 1 |
| 25A | J901200 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 27 | 9761060 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
