Вспомогательный трубопроводы (2P-BOOM)<350> — HITACHI ZX350K

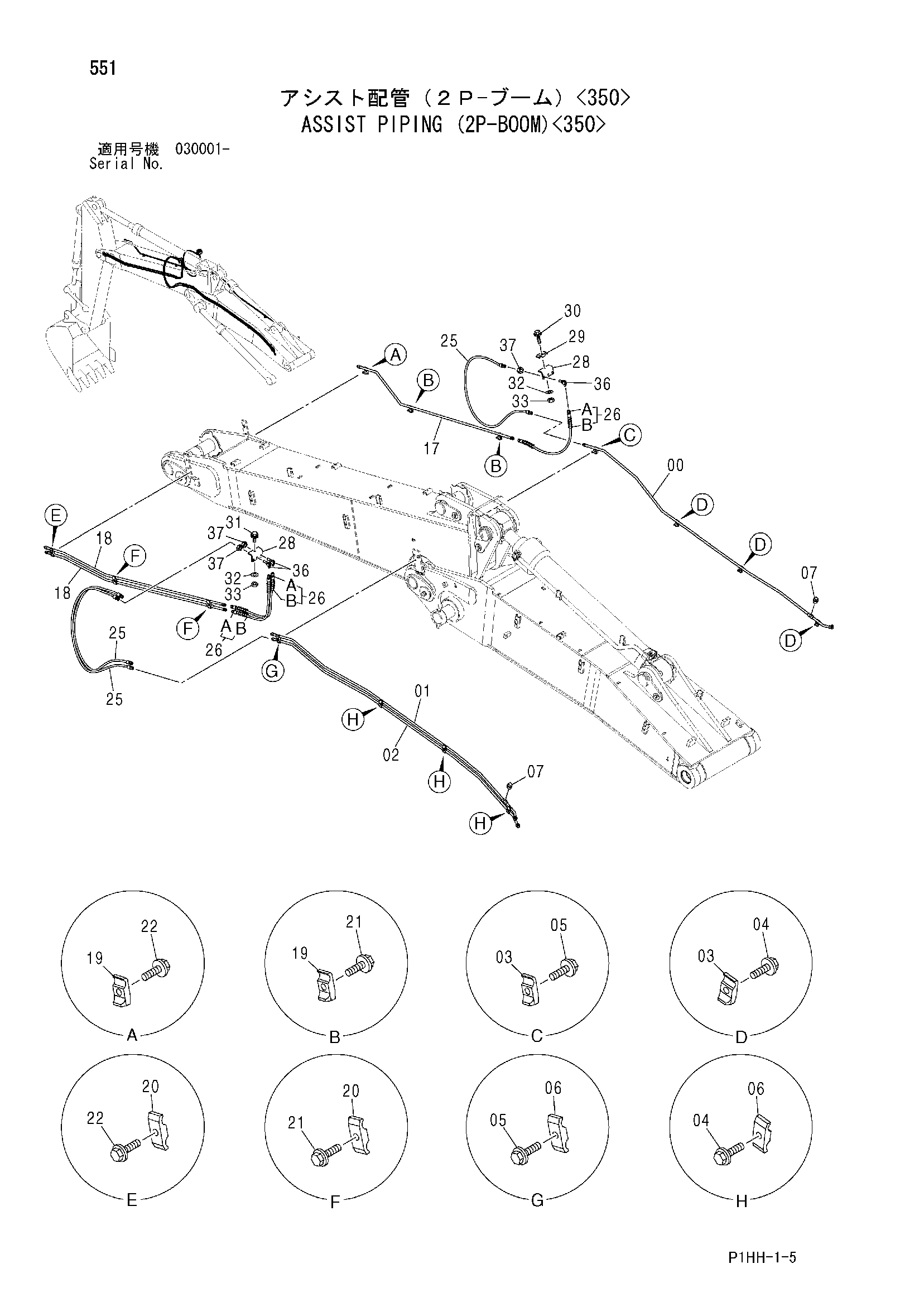

Заводская схема «Вспомогательный трубопроводы (2P-BOOM)<350>» для HITACHI ZX350K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8094184 | Трубка | 1 |
| 01 | 8094185 | Трубка | 1 |
| 02 | 8094186 | Трубка | 1 |
| 03 | 4190124 | Хомут трубки | 4 |
| 04 | J271250 | Болт с шайбой | 6 |
| 04A | J901250 | Болт | 1 |
| 04B | J222012 | Плоская шайба | 1 |
| 05 | J271255 | Болт с шайбой | 2 |
| 05A | J901255 | Болт | 1 |
| 05B | J222012 | Плоская шайба | 1 |
| 06 | 4189858 | Хомут трубки | 4 |
| 07 | 94-2023 | Пробка | 2 |
| 17 | 8094189 | Трубка | 1 |
| 18 | 8094190 | Трубка | 2 |
| 19 | 4190124 | Хомут трубки | 3 |
| 20 | 4189858 | Хомут трубки | 3 |
| 21 | J271250 | Болт с шайбой | 4 |
| 21A | J901250 | Болт | 1 |
| 21B | J222012 | Плоская шайба | 1 |
| 22 | J271255 | Болт с шайбой | 2 |
| 22A | J901255 | Болт | 1 |
| 22B | J222012 | Плоская шайба | 1 |
| 25 | 4477500 | Шланг | 3 |
| 26 | 9197275 | Шланг в сборе | 3 |
| 26A | 4448556 | Шланг | 1 |
| 26B | 4327293 | Защитный кожух | 2 |
| 28 | 4600883 | Кронштейн | 2 |
| 29 | 4189860 | Хомут трубки | 1 |
| 30 | J271270 | Болт с шайбой | 1 |
| 30A | J901270 | Болт | 1 |
| 30B | J222012 | Плоская шайба | 1 |
| 31 | J271245 | Болт с шайбой | 1 |
| 31A | J901245 | Болт | 1 |
| 31B | J222012 | Плоская шайба | 1 |
| 32 | A590112 | Плоская шайба | 2 |
| 33 | J950012 | Гайка | 2 |
| 36 | 4285863 | Угловой штуцер | 3 |
| 37 | 4202531 | Гайка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
