Трубопроводы системы смазки (нижний стрела) — HITACHI ZX350K

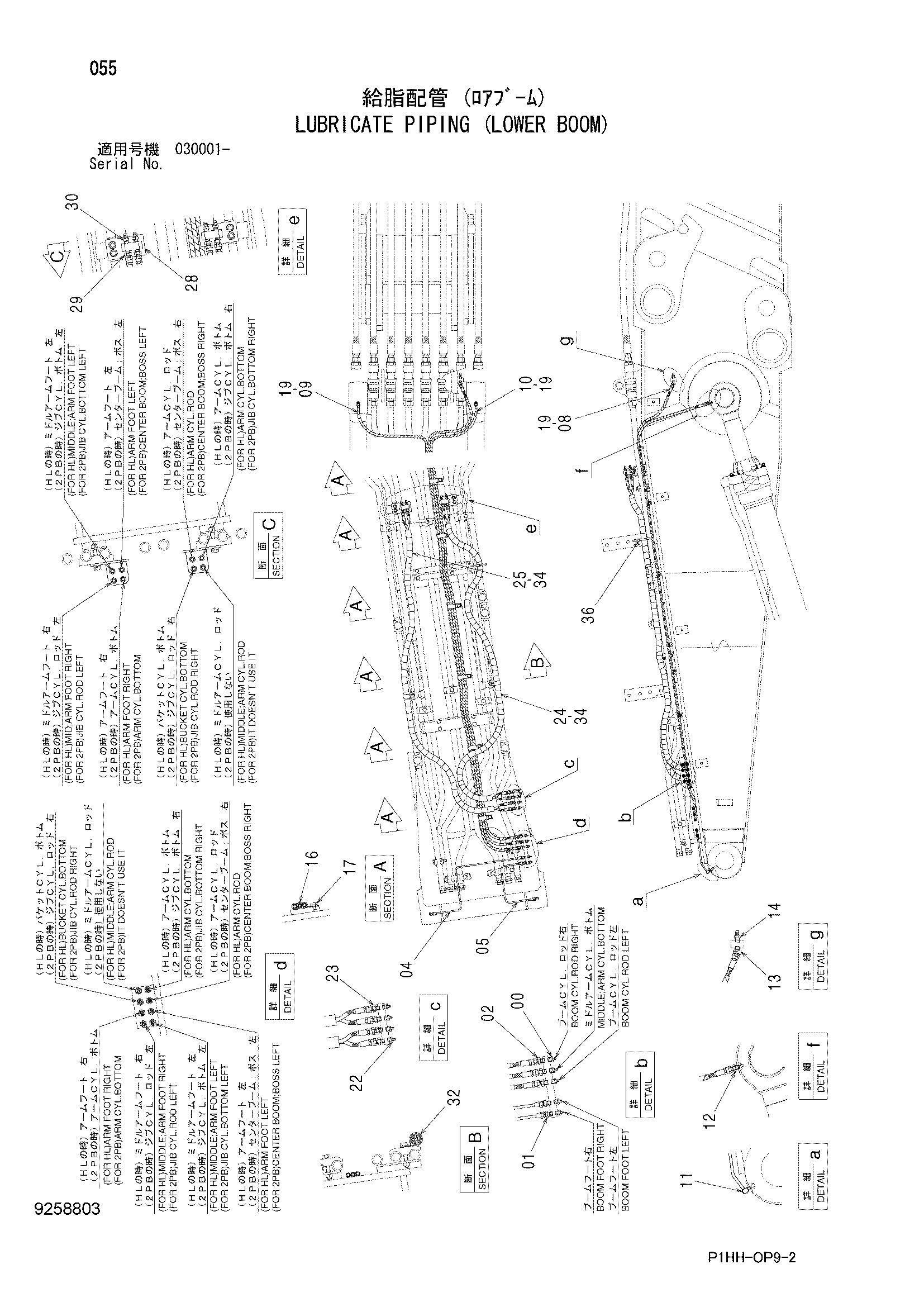

Заводская схема «Трубопроводы системы смазки (нижний стрела)» для HITACHI ZX350K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J75482 | Пресс-маслёнка | 5 |
| 01 | 4360981 | Штуцер трубки | 2 |
| 02 | 4154651 | Адаптер | 3 |
| 04 | 4387001 | Трубка | 1 |
| 05 | 4387002 | Трубка | 1 |
| 08 | 4486013 | Шланг | 1 |
| 09 | 4314981 | Нейлоновый шланг | 1 |
| 10 | 4486020 | Шланг | 1 |
| 11 | 4345297 | Штуцер трубки | 2 |
| 12 | 4154651 | Адаптер | 2 |
| 13 | 4154655 | Угловой штуцер | 1 |
| 14 | 4613332 | Самоуплотняющееся соединение | 1 |
| 16 | 4259817 | Зажим | 6 |
| 17 | J271016 | Болт с шайбой | 6 |
| 17A | J901016 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 19 | 4327293 | Защитный кожух | 16 |
| 22 | J75482 | Пресс-маслёнка | 8 |
| 23 | 4154651 | Адаптер | 8 |
| 24 | 4471851 | Шланг | 4 |
| 25 | 4391612 | Шланг | 4 |
| 28 | 8096858 | Блок | 2 |
| 29 | 4154651 | Адаптер | 8 |
| 30 | 4613332 | Самоуплотняющееся соединение | 8 |
| 32 | 4190264 | Зажим | 2 |
| 34 | 4487203 | Защитный кожух | 2 |
| 36 | 4121859 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
