Пилотные гидролинии (10) — HITACHI ZX350H-5G

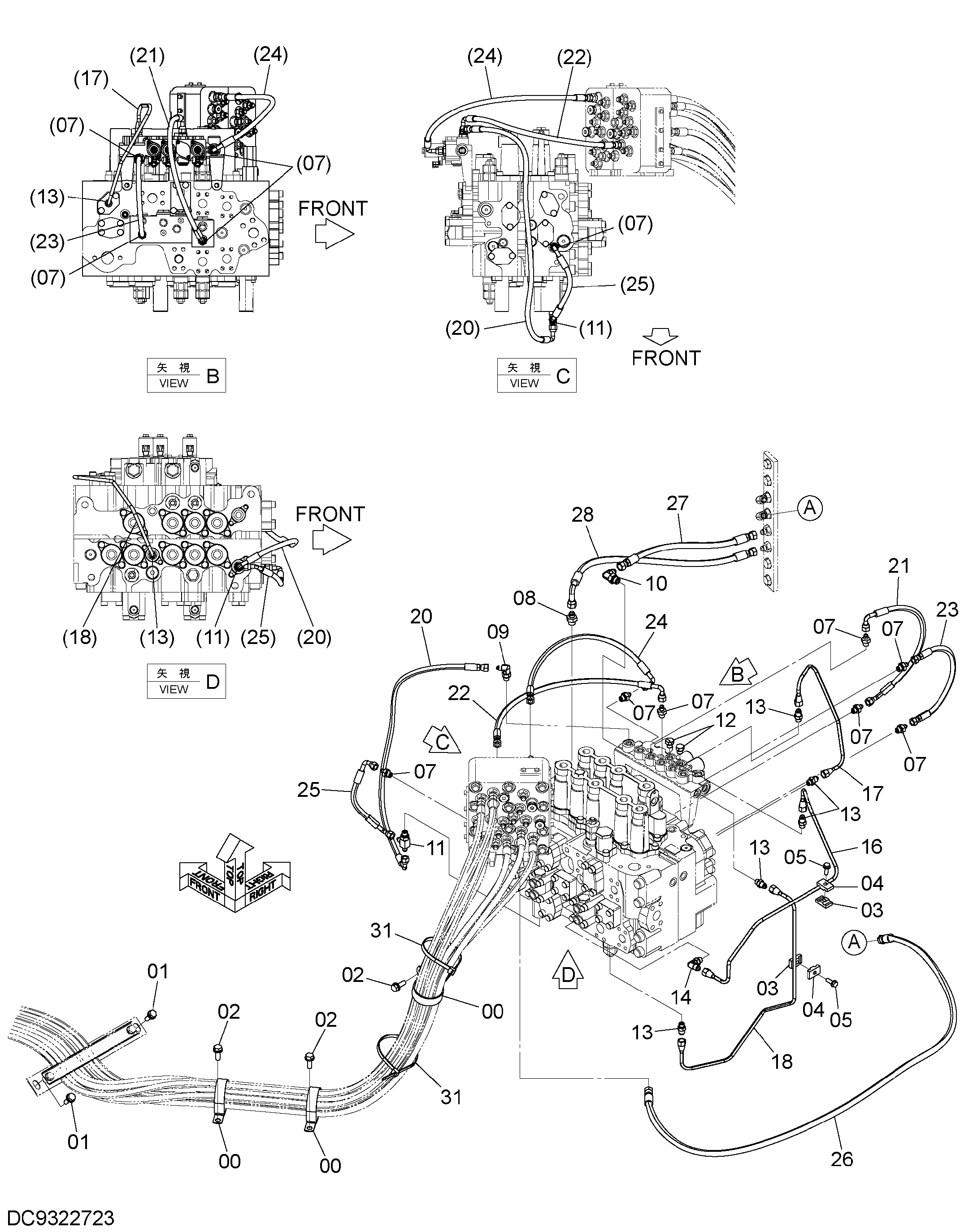

Заводская схема «Пилотные гидролинии (10)» для HITACHI ZX350H-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4204136 | Зажим | 3 |
| 01 | J271030 | Болт с шайбой | 2 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | J271025 | Болт с шайбой | 3 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 9735305 | Хомут | 2 |
| 04 | 9735306 | Хомут | 2 |
| 05 | J260825 | Болт с шайбой | 2 |
| 05A | J900825 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 07 | A852122 | Адаптер | 7 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852133 | Адаптер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852322 | Угловой штуцер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852333 | Угловой штуцер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852422 | Тройник | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A885002 | Пробка | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4255304 | Штуцер трубки | 5 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4293950 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 3103186 | Трубка | 1 |
| 17 | 4639989 | Трубка | 1 |
| 18 | 3103187 | Трубка | 1 |
| 20 | 4630946 | Шланг | 1 |
| 21 | 4656806 | Шланг | 1 |
| 22 | 4630949 | Шланг | 1 |
| 23 | 4656809 | Шланг | 1 |
| 24 | 4219363 | Нейлоновый шланг | 1 |
| 25 | 4656805 | Шланг | 1 |
| 26 | 4450910 | Шланг | 1 |
| 27 | 4648580 | Пластиковый шланг | 1 |
| 28 | 4628891 | Пластиковый шланг | 1 |
| 31 | 4323613 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350H-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
