Радиатор крышка — HITACHI ZX350H-5G

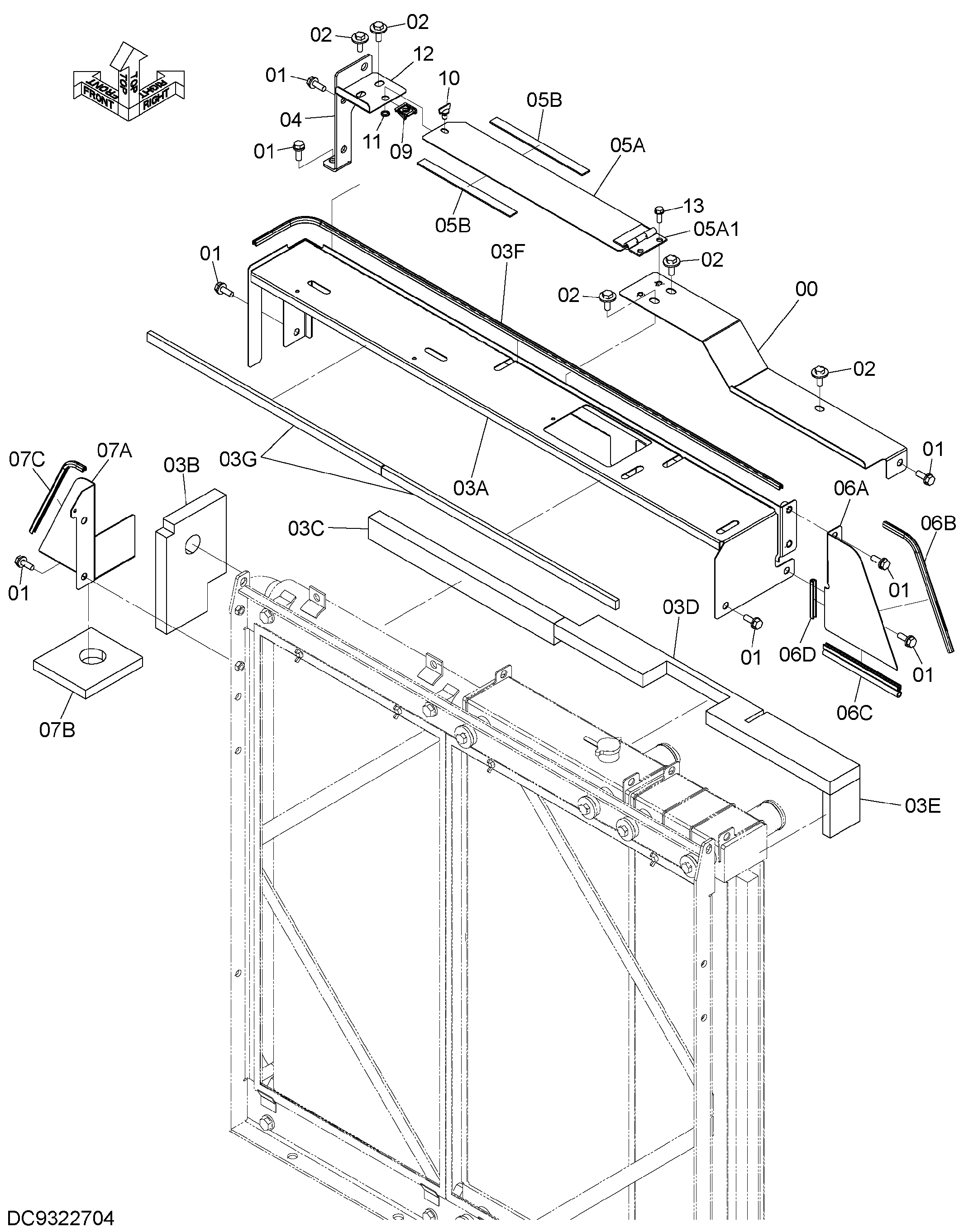

Заводская схема «Радиатор крышка» для HITACHI ZX350H-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40007060 | Крышка | 1 |
| 01 | J271030 | Болт с шайбой | 11 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | J281030 | Болт с шайбой | 5 |
| 02A | J901030 | Болт | 1 |
| 02B | 4486055 | Шайба | 1 |
| 03 | YA60005245 | Крышка | 1 |
| 03A | YA40004877 | Крышка | 1 |
| 03B | 4629417 | Резиновая прокладка | 1 |
| 03C | 4629418 | Резиновая прокладка | 1 |
| 03D | 4629419 | Резиновая прокладка | 1 |
| 03E | 4629420 | Резиновая прокладка | 1 |
| 03F | 4451150 | Уплотнительная окантовка | 1 |
| 03G | 4661112 | Резиновая прокладка | 2 |
| 04 | 4724437 | Кронштейн | 1 |
| 05 | YA60007730 | Крышка | 1 |
| 05A | YA40004563 | Крышка | 1 |
| 05A1 | 4332654 | Петля | 1 |
| 05B | 4651486 | Резиновая прокладка | 2 |
| 06 | 9765467 | Крышка | 1 |
| 06A | 4647357 | Крышка | 1 |
| 06B | 4640991 | Уплотнительная окантовка | 1 |
| 06C | 4629513 | Уплотнительная окантовка | 1 |
| 06D | 4624738 | Уплотнительная окантовка | 1 |
| 07 | YA60004950 | Крышка | 1 |
| 07A | YA00007235 | Крышка | 1 |
| 07B | 4657816 | Резиновая прокладка | 1 |
| 07C | 4647382 | Уплотнительная окантовка | 1 |
| 09 | 4712905 | Зажим | 1 |
| 10 | 4712904 | Палец | 1 |
| 11 | 4712903 | Фиксатор | 1 |
| 12 | YA00010429 | Крышка | 1 |
| 13 | J260825 | Болт с шайбой | 2 |
| 13A | J900825 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350H-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
