Насос блок — HITACHI ZX350H-5G

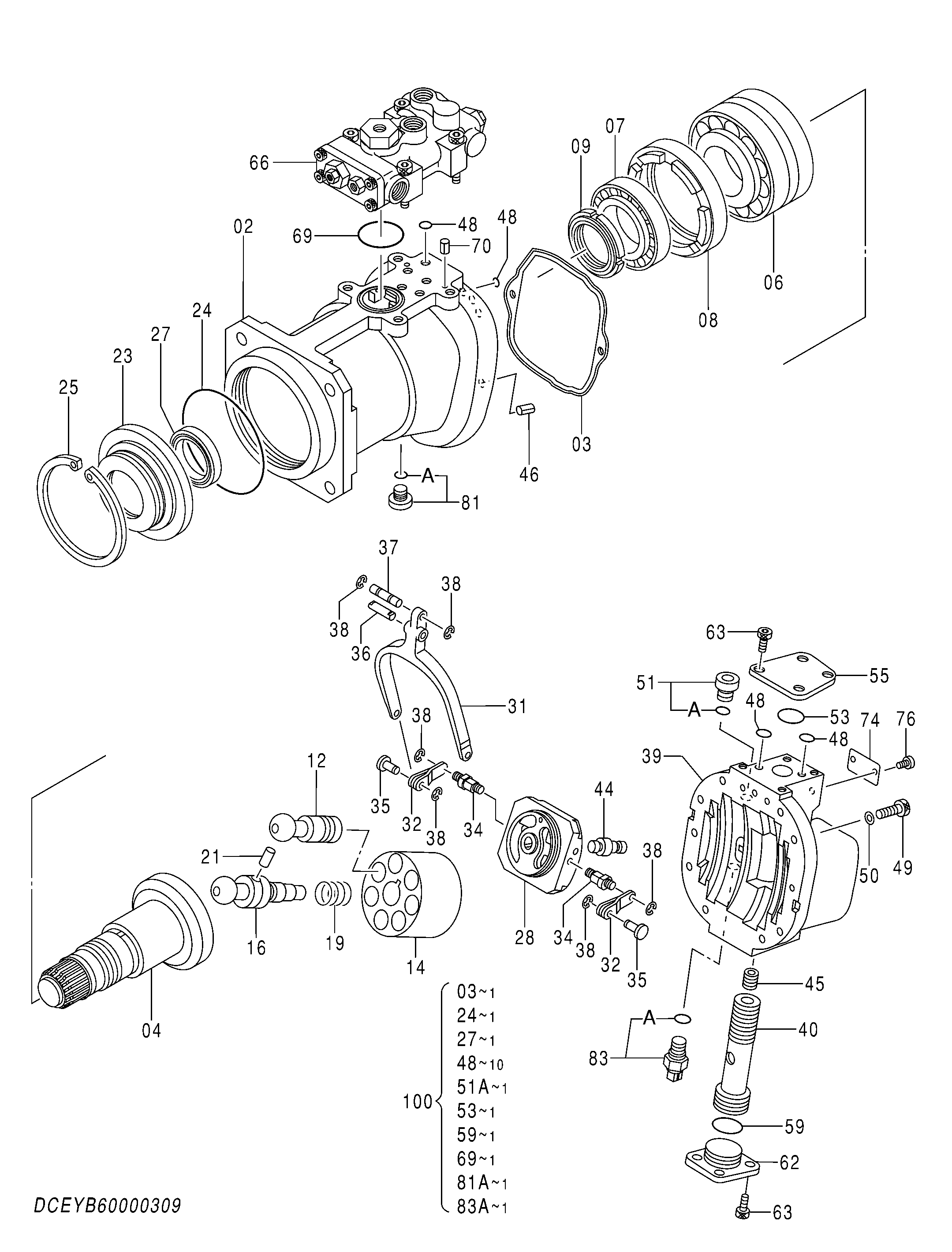

Заводская схема «Насос блок» для HITACHI ZX350H-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| YB60000309 замена: YB60000356 | Блок насос | 1 | |
| 02 | 1014184 | Корпус насос | 1 |
| 03 | 8068521 | Манжета | 1 |
| 04 | 2038877 | Дисковый дривинг | 1 |
| 06 | 4366256 | Роликовый подшипник | 1 |
| 07 | 4366356 | Роликовый подшипник | 1 |
| 08 | 3035965 | Проставка | 1 |
| 09 | 4191665 | Гайка подшипник. | 1 |
| 12 | 8051275 | Поршень | 7 |
| 14 | 2022744 | Ротор | 1 |
| 16 | 3081023 | Вал центральный | 1 |
| 19 | 4194362 | Пружина сжатия | 1 |
| 21 | 4198956 | Палец | 1 |
| 23 | 3035966 | Крышка уплотнение | 1 |
| 24 | 4191664 | Уплотнительное кольцо | 1 |
| 25 | 4094325 | Стопорное кольцо | 1 |
| 27 | 4639126 | Масляное уплотнение | 1 |
| 28 | 9749142 | Клапан | 1 |
| 31 | 3039569 | Тяга | 1 |
| 32 | 9724756 | Рычаг | 2 |
| 34 | 4179179 | Палец | 2 |
| 35 | 4179177 | Палец | 2 |
| 36 | 4200227 | Палец | 1 |
| 37 | 4179176 | Палец | 1 |
| 38 | 4146370 | Стопорное кольцо | 6 |
| 39 | 1022441 | Головка | 1 |
| 40 | 3106174 | Поршень серво | 1 |
| 44 | 4641714 | Палец | 1 |
| 45 | 4337812 | Установочный винт | 1 |
| 46 | 4099290 | Пружинный штифт | 2 |
| 48 | 4180349 | Уплотнительное кольцо | 10 |
| 49 | M341245 | Болт с внутренним шестигранником | 8 |
| 50 | 495841 | Пружинная шайба | 8 |
| 51 | 9134110 | Пробка | 1 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 53 | 4355081 | Уплотнительное кольцо | 1 |
| 55 | 4718723 | Ограничитель | 1 |
| 59 | 4294621 | Уплотнительное кольцо | 1 |
| 62 | 4718722 | Ограничитель | 1 |
| 63 | M340820 | Болт с внутренним шестигранником | 8 |
| 66 | YB60000308 замена: YB60000398 | Регулятор насос | 1 |
| 69 | 4348665 | Уплотнительное кольцо | 1 |
| 70 | 4515041 | Пружинный штифт | 2 |
| 76 | M492564 | Приводной винт | 2 |
| 81 | 9134111 | Пробка | 1 |
| 81A | 4509180 | Уплотнительное кольцо | 1 |
| 83 | 4436271 | Датчик давления | 1 |
| 83A | 4365826 | Уплотнительное кольцо | 1 |
| 100 | 4467592 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350H-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
