Гидролинии рабочего оборудования — HITACHI ZX350H-3G

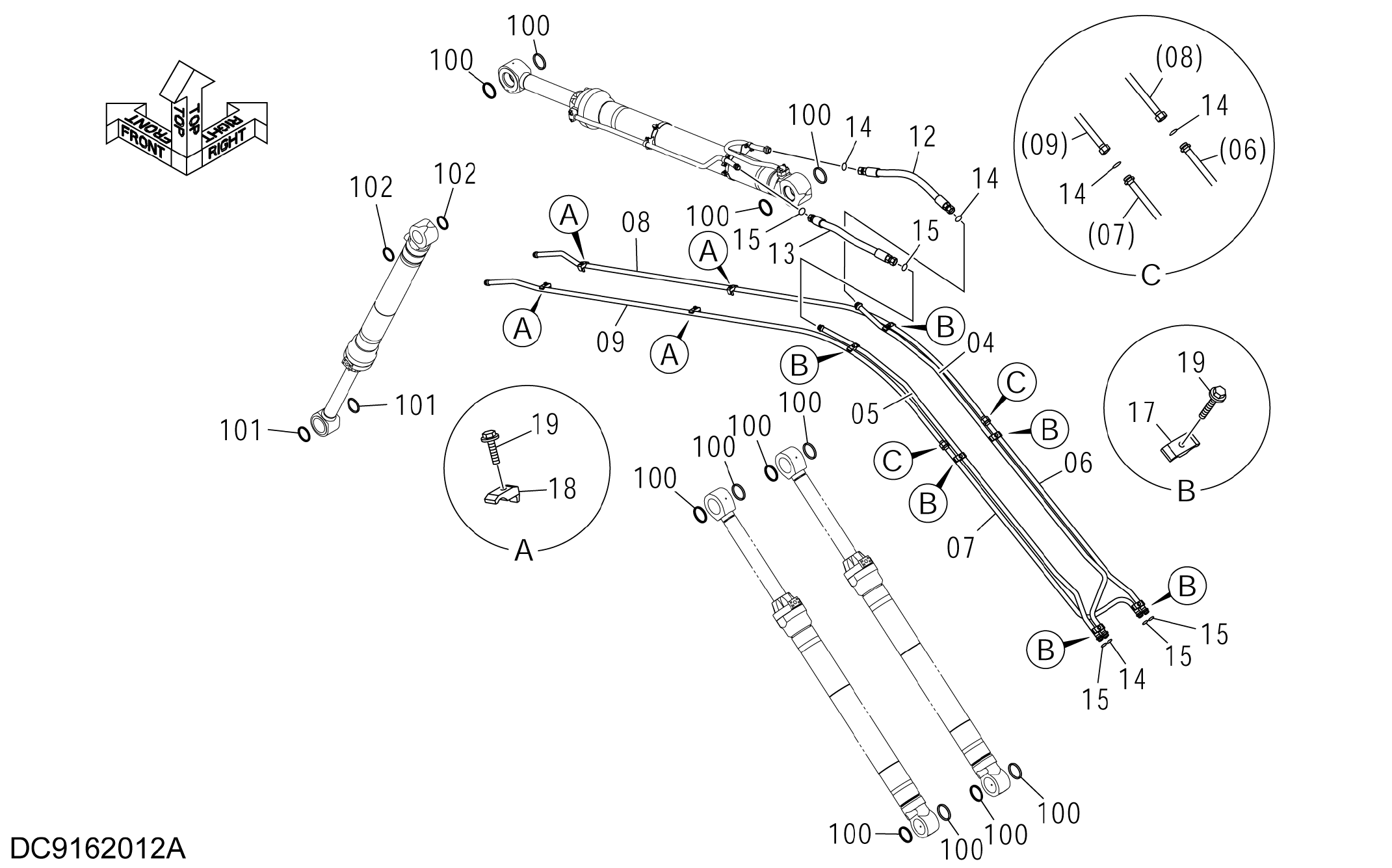

Заводская схема «Гидролинии рабочего оборудования» для HITACHI ZX350H-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 8069383 | Трубка | 1 |
| 05 | 8069384 | Трубка | 1 |
| 06 | 9727149 | Трубка | 1 |
| 07 | 9727148 | Трубка | 1 |
| 08 | 8069385 | Трубка | 1 |
| 09 | 8069386 | Трубка | 1 |
| 12 | 4387252 | Шланг | 1 |
| 13 | 4345675 | Шланг | 1 |
| 14 | 4187329 | Уплотнительное кольцо | 5 |
| 15 | 4187328 | Уплотнительное кольцо | 5 |
| 17 | 4189860 | Хомут трубки | 6 |
| 18 | 4190127 | Хомут трубки | 4 |
| 19 | J271265 | Болт с шайбой | 10 |
| 19A | J901265 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 100 | 4085479 | Пылезащитное уплотнение | 12 |
| 101 | 4074008 | Пылезащитное уплотнение | 2 |
| 102 | 4067901 | Пылезащитное уплотнение | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350H-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
