Крышка (7)(тропикал) — HITACHI ZX350H-3F

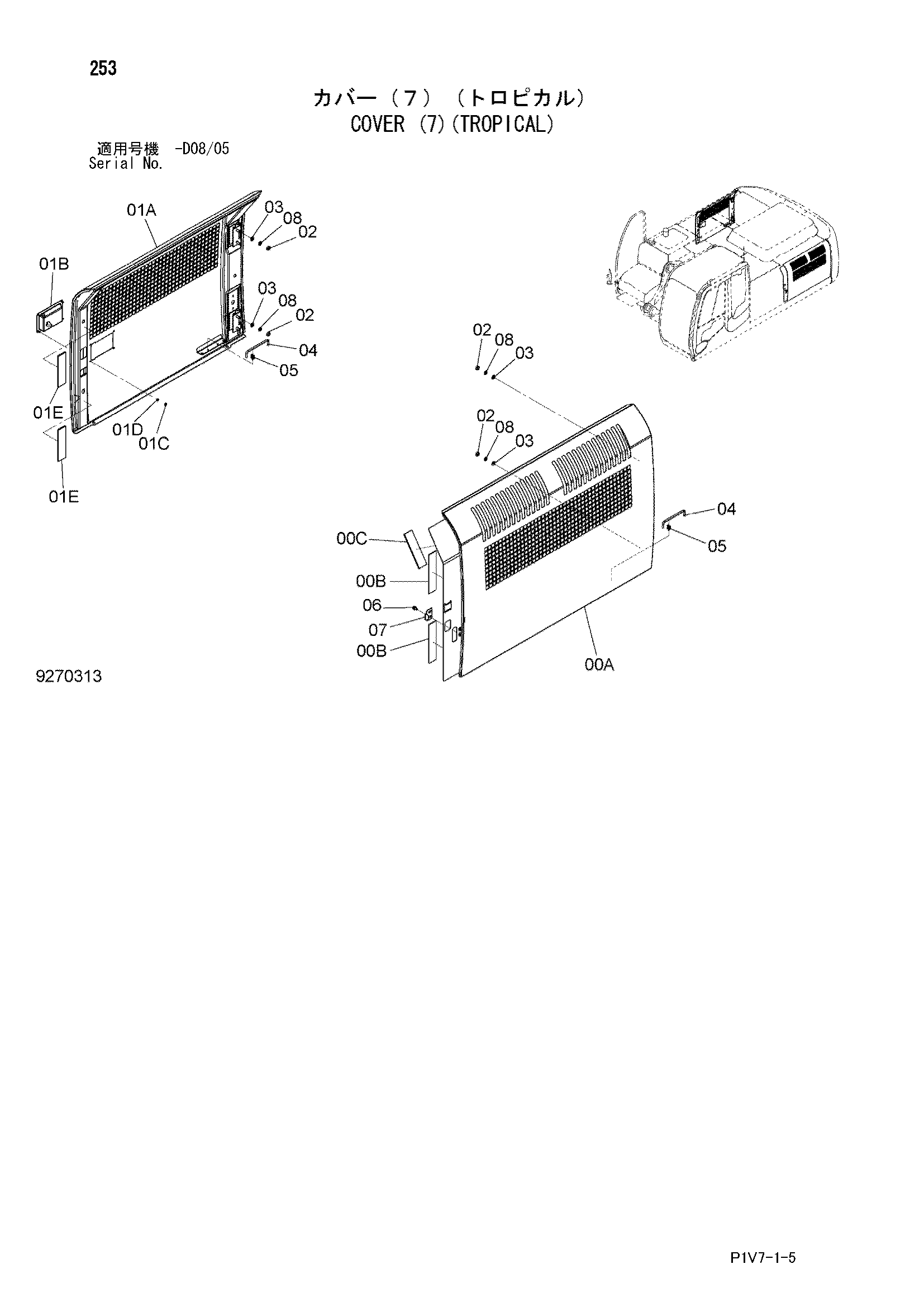

Заводская схема «Крышка (7)(тропикал)» для HITACHI ZX350H-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7051704 | Дверь | 1 |
| 00A | 6024882 | Дверь | 1 |
| 00B | 4654108 | Резиновая прокладка | 2 |
| 00C | 4654109 | Резиновая прокладка | 1 |
| 01 | 7051705 | Дверь | 1 |
| 01A | 6025093 | Дверь | 1 |
| 01B | 4652498 | Замок | 1 |
| 01C | M500605 | Гайка | 4 |
| 01D | A590106 | Плоская шайба | 4 |
| 01E | 4654109 | Резиновая прокладка | 2 |
| 02 | J950010 | Гайка | 8 |
| 03 | A590110 | Плоская шайба | 8 |
| 04 | 4639112 | Стойка | 2 |
| 05 | 4647195 | Держатель | 2 |
| 06 | J260816 | Болт с шайбой | 2 |
| 06A | J900816 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 07 | 4642167 | Ограничитель | 1 |
| 08 | A590910 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350H-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
