Вилка (рукоять 2.50m)<240> — HITACHI ZX350H-3

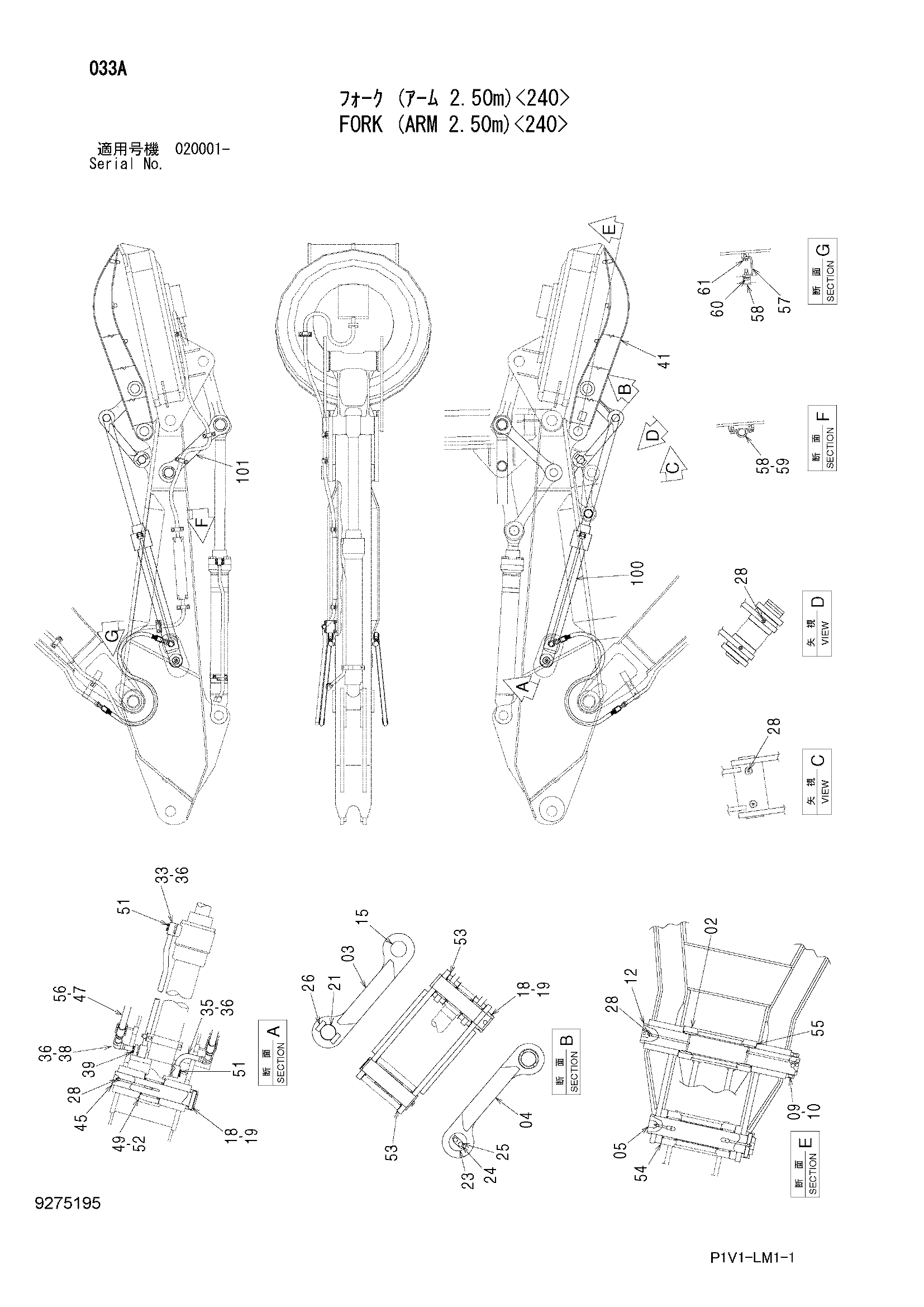

Заводская схема «Вилка (рукоять 2.50m)<240>» для HITACHI ZX350H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 8098217 | Тяга A | 1 |
| 03 | 8099150 | Тяга B | 1 |
| 04 | 8099300 | Тяга B | 1 |
| 05 | 3102806 | Палец | 1 |
| 09 | 4098713 | Палец | 2 |
| 10 | 4098712 | Кольцо | 2 |
| 12 | 3104053 | Палец | 1 |
| 15 | 4626026 | Палец | 1 |
| 18 | 4065689 | Палец | 2 |
| 19 | 4065688 | Кольцо | 2 |
| 21 | 3103289 | Палец | 1 |
| 23 | 492067 | Фиксатор | 1 |
| 24 | 442687 | Стопорная пластина | 1 |
| 25 | J901220 | Болт | 2 |
| 26 | 4626029 | Пластина | 2 |
| 28 | J75481 | Пресс-маслёнка | 9 |
| 33 | 8098102 | Трубка | 1 |
| 35 | 9767628 | Трубка | 1 |
| 36 | A811025 | Уплотнительное кольцо | 3 |
| 38 | 9763326 | Трубка | 1 |
| 39 | M340836 | Болт с внутренним шестигранником | 4 |
| 41 | 6025368 | Вилка | 1 |
| 45 | 3104220 | Палец | 1 |
| 47 | 4187308 | Уплотнительное кольцо | 2 |
| 49 | 4444839 | Упорная пластина | 2 |
| 51 | M340840 | Болт с внутренним шестигранником | 8 |
| 52 | 4444840 | Упорная пластина 2.0mm | 1 |
| 53 | 4444290 | Упорная пластина 1.0mm | 10 |
| 54 | 4366691 | Упорная пластина 1.0mm | 2 |
| 55 | 4361607 | Упорная пластина 1.0mm | 3 |
| 56 | 4677753 | Шланг | 2 |
| 57 | 9742706 | Кронштейн | 1 |
| 58 | 4035463 | Хомут трубки | 6 |
| 59 | 4665514 | Болт с шайбой | 10 |
| 60 | 4609017 | Болт с шайбой | 2 |
| 61 | J271220 | Болт с шайбой | 2 |
| 61A | J901220 | Болт | 1 |
| 61B | J222012 | Шайба | 1 |
| 100 | 4719973 | Гидроцилиндр | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
