Кламсхлл трубопроводы (3.2m рукоять) — HITACHI ZX350H-3

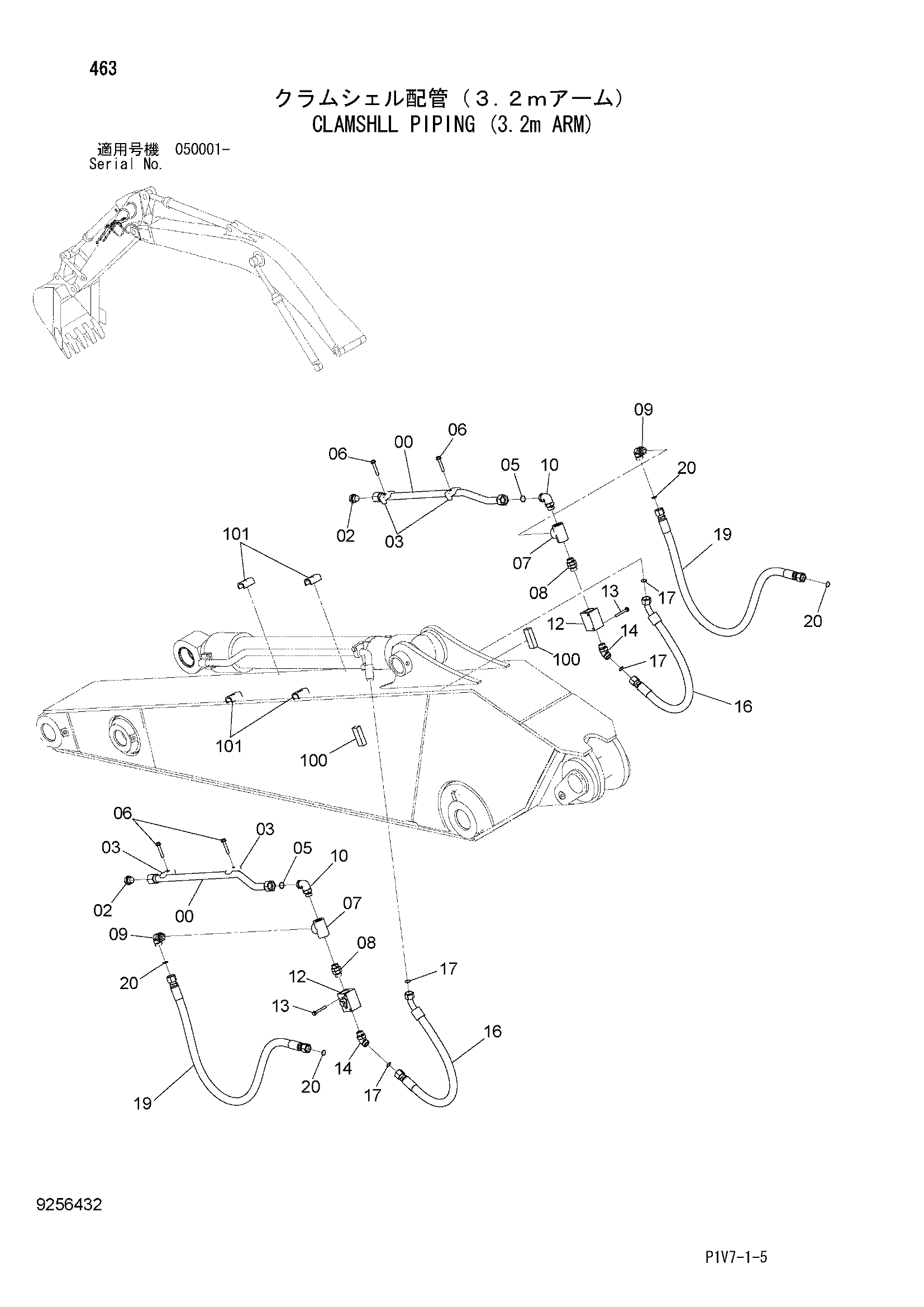

Заводская схема «Кламсхлл трубопроводы (3.2m рукоять)» для HITACHI ZX350H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8093641 | Трубка | 2 |
| 02 | A885008 | Пробка | 2 |
| 02A | 4506429 | Уплотнительное кольцо | 1 |
| 03 | 4190127 | Хомут трубки | 4 |
| 05 | 4187329 | Уплотнительное кольцо | 2 |
| 06 | J271275 | Болт с шайбой | 4 |
| 06A | J901275 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 07 | 4371317 | Тройник | 2 |
| 08 | 4436616 | Адаптер | 2 |
| 08A | 4506429 | Уплотнительное кольцо | 2 |
| 09 | A853388 | Угловой штуцер | 2 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 10 | A853380 | Угловой штуцер | 2 |
| 10A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | 4447675 | Запорный клапан | 2 |
| 13 | J271085 | Болт с шайбой | 4 |
| 13A | J901085 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | A853288 | Угловой штуцер | 2 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 16 | 4644112 | Шланг | 2 |
| 17 | 4187328 | Уплотнительное кольцо | 4 |
| 19 | 4644100 | Шланг | 2 |
| 20 | 4187328 | Уплотнительное кольцо | 4 |
| 100 | 4429829 | Седло винта | 2 |
| 101 | 9765301 | Седло винта | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
