Пилотные гидролинии (снятие устройство) — HITACHI ZX350H-3

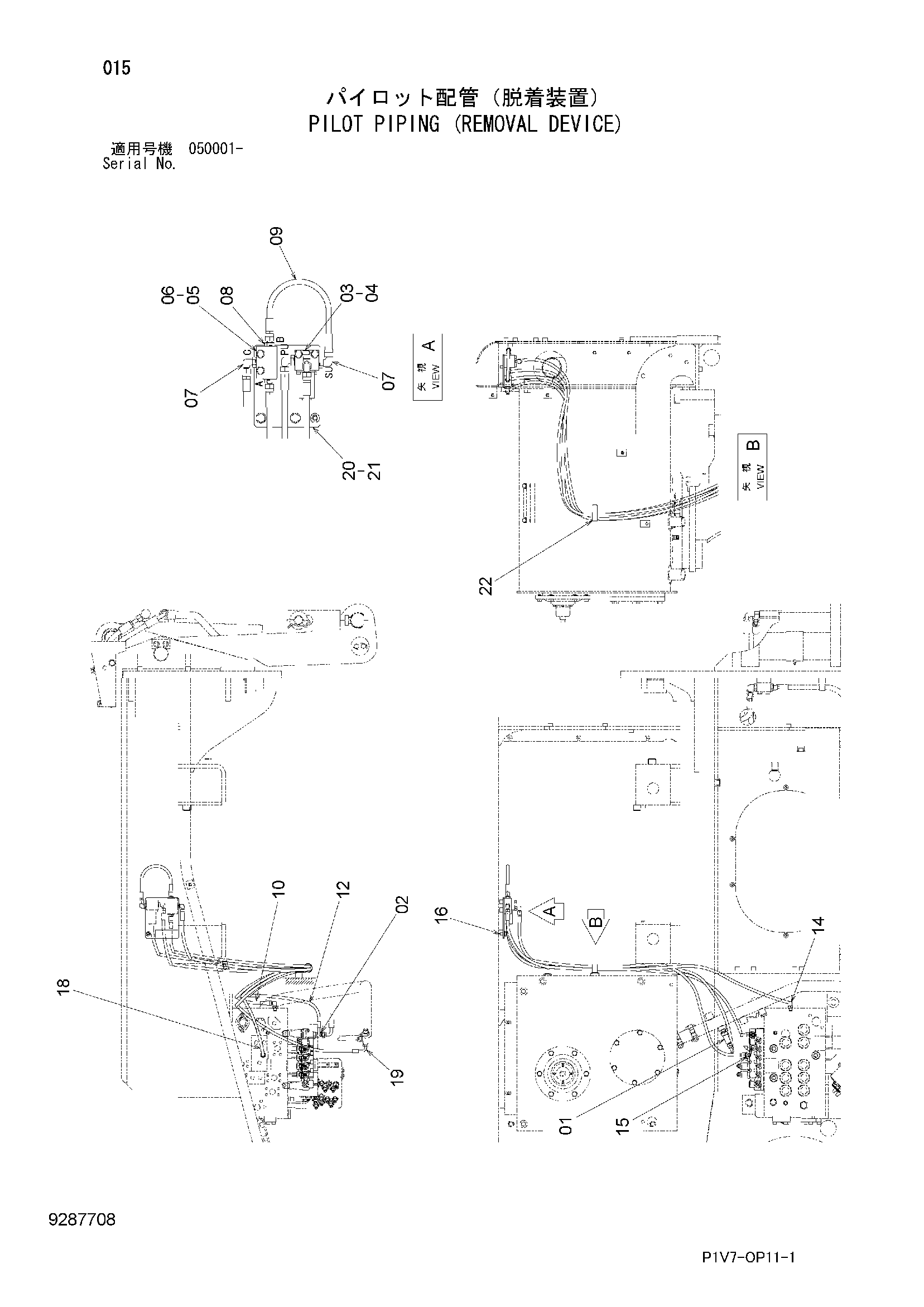

Заводская схема «Пилотные гидролинии (снятие устройство)» для HITACHI ZX350H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4245108 | Тройник | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4208909 | Тройник | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4261289 | Клапан SOL | 1 |
| 04 | J260860 | Болт с шайбой | 2 |
| 04A | J900860 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 05 | 4203447 | Челночный клапан | 1 |
| 06 | J260845 | Болт с шайбой | 2 |
| 06A | J900845 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 07 | A852322 | Угловой штуцер | 4 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852122 | Адаптер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4679609 | Шланг | 1 |
| 10 | 4679610 | Шланг | 1 |
| 12 | 4679611 | Шланг | 1 |
| 14 | A852322 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852122 | Адаптер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4425422 | Седло винта | 1 |
| 18 | 4684163 | Шланг | 1 |
| 19 | 4684164 | Шланг | 1 |
| 20 | 9769438 | Кронштейн | 1 |
| 21 | J271020 | Болт с шайбой | 2 |
| 21A | J901020 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | 4190264 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
