Вспомогательный трубопроводы (2P-BOOM) — HITACHI ZX350H-3

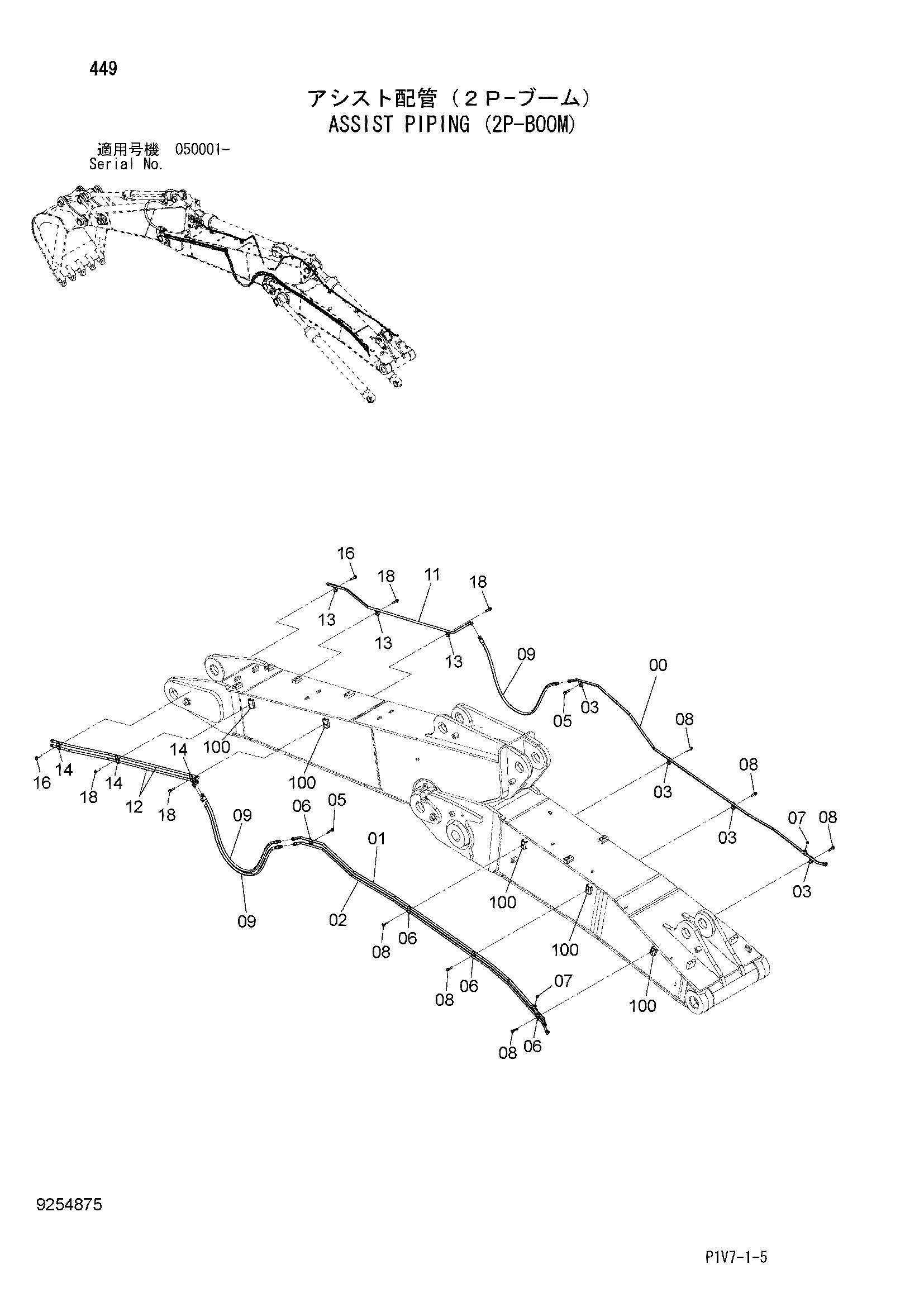

Заводская схема «Вспомогательный трубопроводы (2P-BOOM)» для HITACHI ZX350H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8101888 | Трубка | 1 |
| 01 | 8101889 | Трубка | 1 |
| 02 | 8101890 | Трубка | 1 |
| 03 | 4190124 | Хомут трубки | 4 |
| 05 | J271260 | Болт с шайбой | 2 |
| 05A | J901260 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | 4189858 | Хомут трубки | 4 |
| 07 | 94-2023 | Пробка | 2 |
| 08 | J271250 | Болт с шайбой | 6 |
| 08A | J901250 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | 4489201 | Шланг | 3 |
| 11 | 8110770 | Трубка | 1 |
| 12 | 8101892 | Трубка | 2 |
| 13 | 4190124 | Хомут трубки | 3 |
| 14 | 4189858 | Хомут трубки | 3 |
| 16 | J271260 | Болт с шайбой | 2 |
| 16A | J901260 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 18 | J271250 | Болт с шайбой | 4 |
| 18A | J901250 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 100 | 9765301 | Седло винта | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
