Насос регулятор — HITACHI ZX350H-3

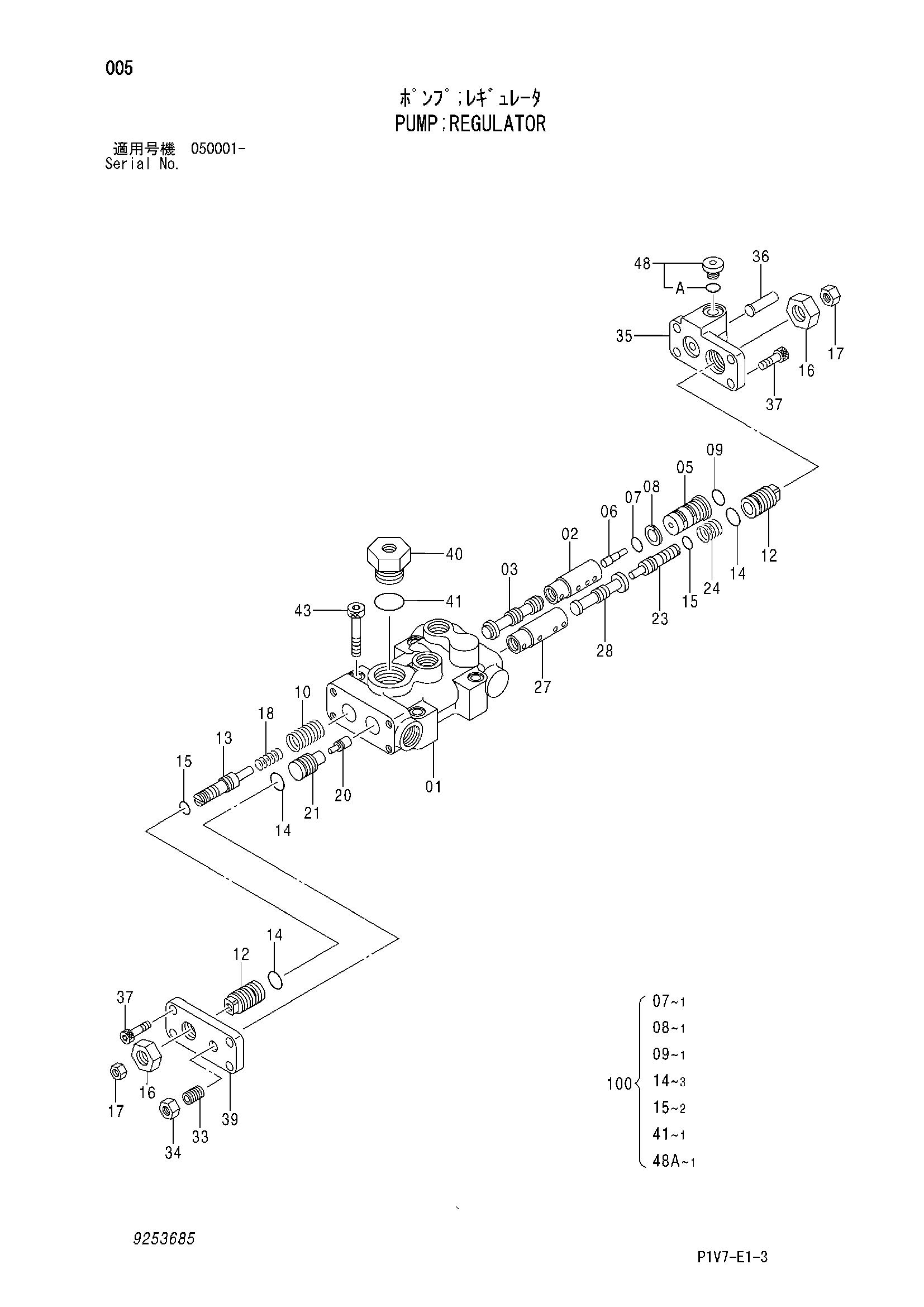

Заводская схема «Насос регулятор» для HITACHI ZX350H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9253685 замена: 9226087 | Насос регулятор | 1 | |
| 9260887 | Насос регулятор | 1 | |
| 01 | 1011209 | Корпус | 1 |
| 02 | 4179155 | Втулка | 1 |
| 03 | 4179156 | Золотник | 1 |
| 05 | 4375722 | Гидроцилиндр. нагрузка | 1 |
| 06 | 4360590 | Поршень | 1 |
| 07 | 4150302 | Уплотнительное кольцо | 1 |
| 08 | 4085607 | Опорное кольцо | 1 |
| 09 | 4297380 | Уплотнительное кольцо | 1 |
| 10 | 4616531 | Пружина сжатия | 1 |
| 12 | 4179161 | Ограничитель | 2 |
| 13 | 4368619 | Ограничитель | 1 |
| 14 | 4342843 | Уплотнительное кольцо | 3 |
| 15 | 4342841 | Уплотнительное кольцо | 2 |
| 16 | 4068898 | Гайка | 2 |
| 17 | M500807 | Гайка | 2 |
| 18 | 4616533 | Пружина сжатия | 1 |
| 20 | 4179171 | Поршень | 1 |
| 21 | 4179170 | Гидроцилиндр | 1 |
| 23 | 4347107 | Ограничитель внутренний | 1 |
| 24 | 4623446 | Пружина сжатия | 1 |
| 27 | 4346522 | Втулка | 1 |
| 28 | 4346521 | Золотник | 1 |
| 33 | 4265964 | Установочный винт | 1 |
| 34 | J950010 | Гайка | 1 |
| 35 | 3103629 | Крышка задний | 1 |
| 36 | 4611012 | Поршень | 1 |
| 37 | M340820 | Болт с внутренним шестигранником | 8 |
| 39 | 4433327 | Крышка | 1 |
| 40 | 4179174 | Пробка | 1 |
| 41 | 4342846 | Уплотнительное кольцо | 1 |
| 43 | M341056 | Болт с внутренним шестигранником | 4 |
| 48 | 9134110 | Пробка | 1 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
| 100 | 4471488 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
