Вилка (рукоять 2.42m)<200> — HITACHI ZX350H-3

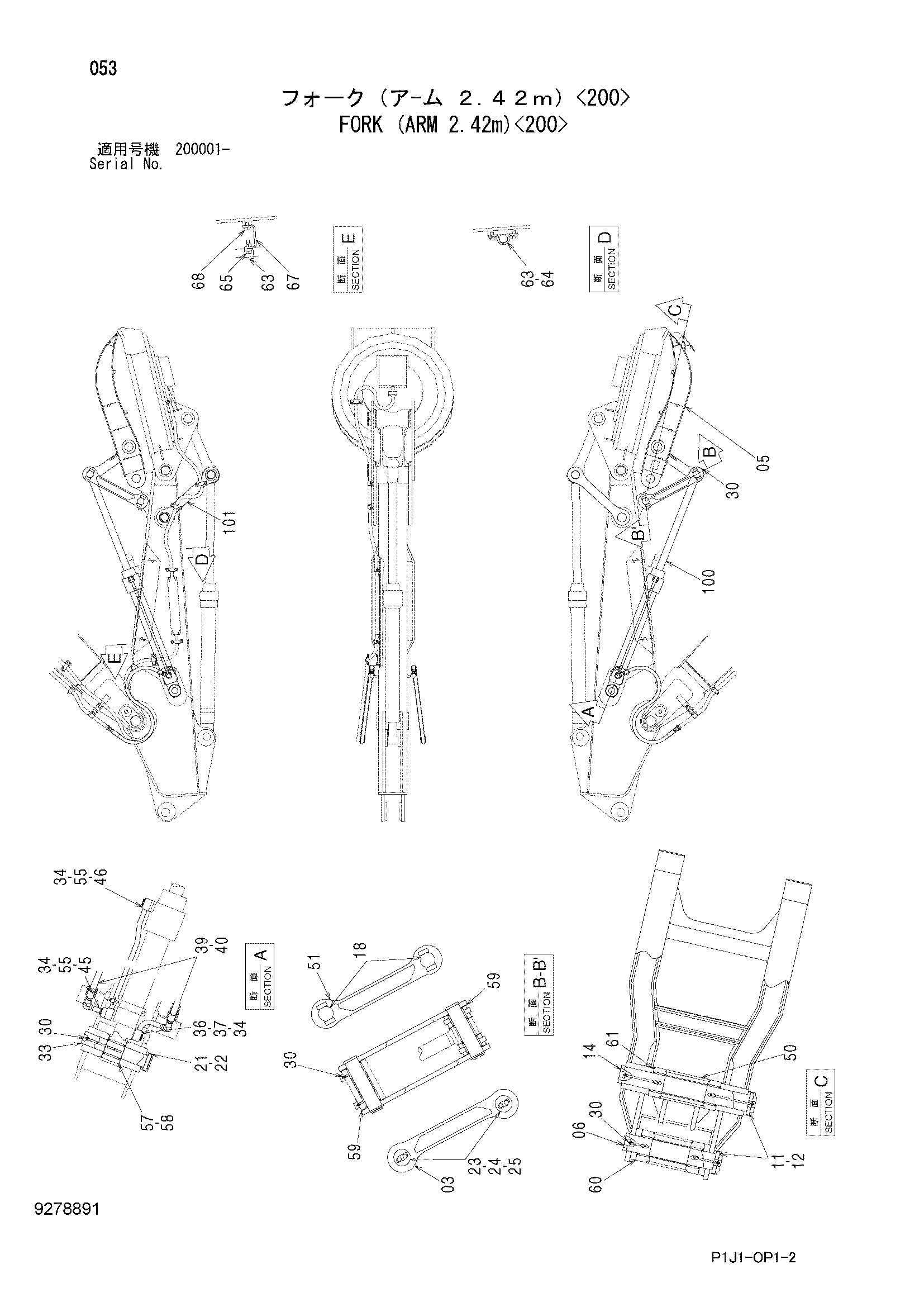

Заводская схема «Вилка (рукоять 2.42m)<200>» для HITACHI ZX350H-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 8098093 | Тяга B | 1 |
| 05 | 6024676 | Вилка | 1 |
| 06 | 3102806 | Палец | 1 |
| 11 | 4098713 | Палец | 2 |
| 12 | 4098712 | Кольцо | 2 |
| 14 | 3103293 | Палец | 1 |
| 18 | 3103289 | Палец | 2 |
| 21 | 4065689 | Палец | 1 |
| 22 | 4065688 | Кольцо | 1 |
| 23 | 492067 | Фиксатор | 2 |
| 24 | 442687 | Стопорная пластина | 2 |
| 25 | J901220 | Болт | 4 |
| 30 | J75481 | Пресс-маслёнка | 9 |
| 33 | 3103288 | Палец | 1 |
| 34 | A811025 | Уплотнительное кольцо | 3 |
| 36 | 9767628 | Трубка | 1 |
| 37 | M340836 | Болт с внутренним шестигранником | 4 |
| 39 | 4650425 | Шланг | 2 |
| 40 | 4187308 | Уплотнительное кольцо | 2 |
| 45 | 9763326 | Трубка | 1 |
| 46 | 8098102 | Трубка | 1 |
| 50 | 8099746 | Тяга A | 1 |
| 51 | 8099322 | Тяга B | 1 |
| 55 | M340845 | Болт с внутренним шестигранником | 8 |
| 57 | 4444839 | Упорная пластина 1.0mm | 2 |
| 58 | 4444840 | Упорная пластина 2.0mm | 1 |
| 59 | 4444290 | Упорная пластина 1.0mm | 10 |
| 60 | 4366691 | Упорная пластина 1.0mm | 2 |
| 61 | 4361607 | Упорная пластина 1.0mm | 3 |
| 63 | 4035463 | Хомут трубки | 6 |
| 64 | 4665514 | Болт с шайбой | 10 |
| 65 | 4609017 | Болт с шайбой | 2 |
| 67 | 9742706 | Кронштейн | 1 |
| 68 | J271220 | Болт с шайбой | 2 |
| 68A | J901220 | Болт | 1 |
| 68B | J222012 | Шайба | 1 |
| 100 | 9183014 | Гидроцилиндр ковша | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350H-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
