4 Ходовой многофункциональный рычаг трубопроводы (4)(STD) — HITACHI ZX350H

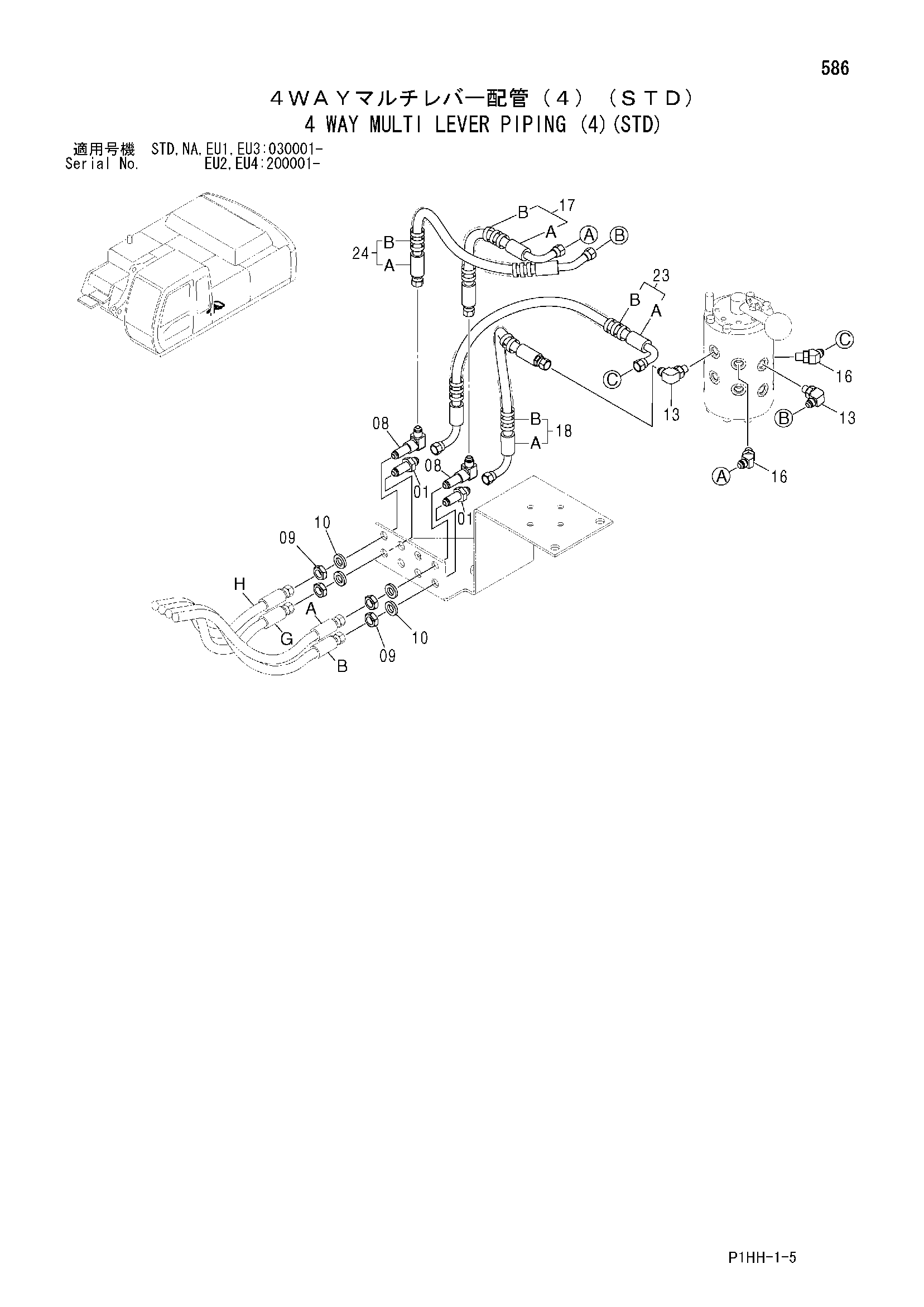

Заводская схема «4 Ходовой многофункциональный рычаг трубопроводы (4)(STD)» для HITACHI ZX350H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4202532 | Адаптер | 2 |
| 08 | 4285863 | Угловой штуцер | 2 |
| 09 | 4202531 | Гайка | 4 |
| 10 | A590914 | Пружинная шайба | 4 |
| 13 | A852323 | Угловой штуцер | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852223 | Угловой штуцер | 2 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 9201631 | Шланг в сборе | 1 |
| 17A | 4454732 | Шланг (A) | 1 |
| 17B | 4327293 | Защитный кожух | 1 |
| 18 | 9201632 | Шланг в сборе | 1 |
| 18A | 4454733 | Шланг (B) | 1 |
| 18B | 4327293 | Защитный кожух | 1 |
| 23 | 9201633 | Шланг в сборе | 1 |
| 23A | 4454738 | Шланг (G) | 1 |
| 23B | 4327293 | Защитный кожух | 1 |
| 24 | 9201634 | Шланг в сборе | 1 |
| 24A | 4454739 | Шланг (H) | 1 |
| 24B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
