Гидроцилиндр рукояти (2P-BOOM) — HITACHI ZX350H

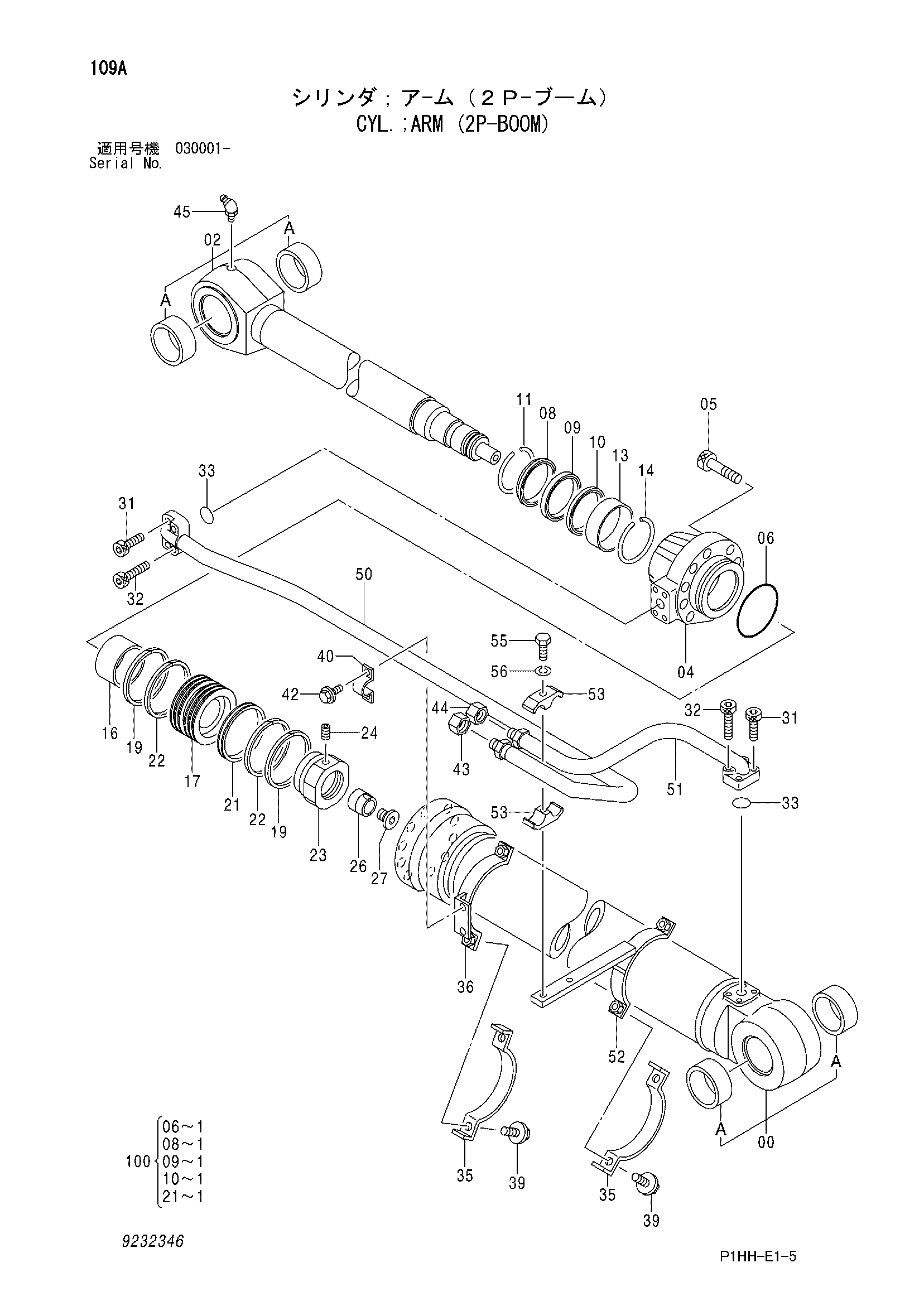

Заводская схема «Гидроцилиндр рукояти (2P-BOOM)» для HITACHI ZX350H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9232346 замена: 9232349 | Гидроцилиндр рукояти | 1 | |
| , | (9232349) | Гидроцилиндр рукояти | 1 |
| 00 | 7037741 замена: 9206363 | Труба гидроцилиндра | 1 |
| 00 | (9206363) замена: 4646010 | Труба гидроцилиндра | 1 |
| 00 | (4646010) | Труба гидроцилиндра | 1 |
| 00A | 4381859 | Втулка | 2 |
| 02 | 7037432 замена: 4645913 | Шток поршня | 1 |
| 02 | 4645913 | Шток поршня | 1 |
| 02A | 4381859 | Втулка | 2 |
| 04 | 1025101 | Головка гидроцилиндра | 1 |
| 05 | M342700 | Болт с внутренним шестигранником | 8 |
| 06 | 4393350 | Уплотнительное кольцо | 1 |
| 06 | 4641099 | Уплотнительное кольцо | 1 |
| 08 | 4370927 | Пылезащитное уплотнение | 1 |
| 09 | 4411659 | Уплотнение | 1 |
| 10 | 4411656 | Кольцо | 1 |
| 11 | 4370058 | Стопорное кольцо | 1 |
| 13 | 4270337 | Втулка | 1 |
| 14 | 4372816 | Стопорное кольцо | 1 |
| 16 | 2041632 | Кольцо амортизатор | 1 |
| 17 | 3092162 | Поршень | 1 |
| 19 | 4370063 | Кольцо тефлон | 2 |
| 21 | 4370062 | Уплотнительное кольцо | 1 |
| 22 | 4450916 | Износостойкое кольцо | 2 |
| 23 | 3062096 | Гайка | 1 |
| 24 | 4201806 | Установочный винт | 1 |
| 26 | 3079648 | Кольцо амортизатор | 1 |
| 27 | 4387203 | Пробка | 1 |
| 31 | M341245 | Болт с внутренним шестигранником | 4 |
| 32 | M341260 | Болт с внутренним шестигранником | 4 |
| 33 | A811035 | Уплотнительное кольцо | 2 |
| 35 | 3088474 | Хомут | 2 |
| 36 | 8079073 | Хомут | 1 |
| 39 | 4609015 | Болт с шайбой | 4 |
| 40 | 4174241 | Хомут трубки | 1 |
| 42 | 4609833 | Болт с шайбой | 2 |
| 43 | 4260204 | Колпачок | 1 |
| 44 | 4260205 | Колпачок | 1 |
| 45 | J75581 | Пресс-маслёнка | 1 |
| 50 | 8093663 | Трубка | 1 |
| 51 | 8093665 | Трубка | 1 |
| 52 | 8093881 | Хомут | 1 |
| 53 | 4189860 | Хомут трубки | 2 |
| 55 | J901280 | Болт | 1 |
| 56 | A590912 | Пружинная шайба | 1 |
| 100 | 9180582 | Комплект уплотнений | 1 |
| 100 | 9257552 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
